6.2.3.  Barre d'outils

6.2.3.1. Ombrage du modèle
6.2.3.2. Rotation du modèle
6.2.3.3. Réalité virtuelle
6.2.3.4. Fonctions supplémentaires

Par défaut, la barre d'outils affiche les fonctions principales.

[Remarque]Remarque

L'affichage des fonctions dépend du contexte. Par exemple, si une pièce ne contient pas de cotes [Dimensionings], la fonction correspondante d'affichage et de masquage ne sera pas affichée. Dans le cas de pièces individuelles, la fonction Vue éclatée [Exploded view] ne s'affiche pas, etc.

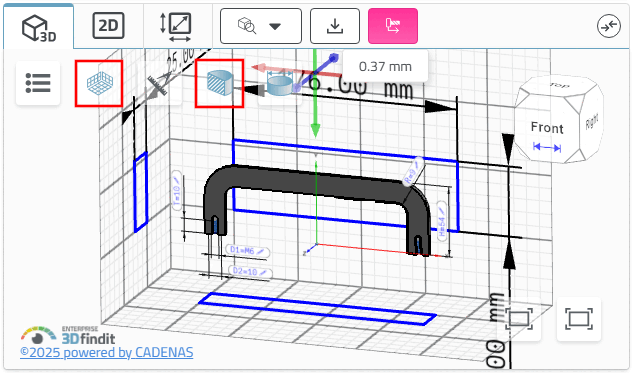

  • La figure montre la grille de mesure [Measuring grid] et la section [Cut] .

    Section [Cut] : Cliquez sur l’axe correspondant (vert, rouge, bleu) que vous utilisez pour déplacer la section vouloir.

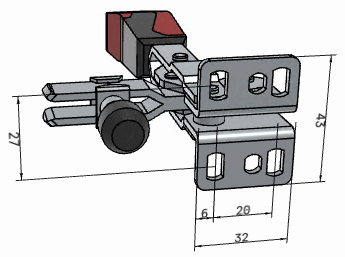

  • Taille Afficher [Show Dimensionings] : Ne pas afficher toutes les vues Taille.

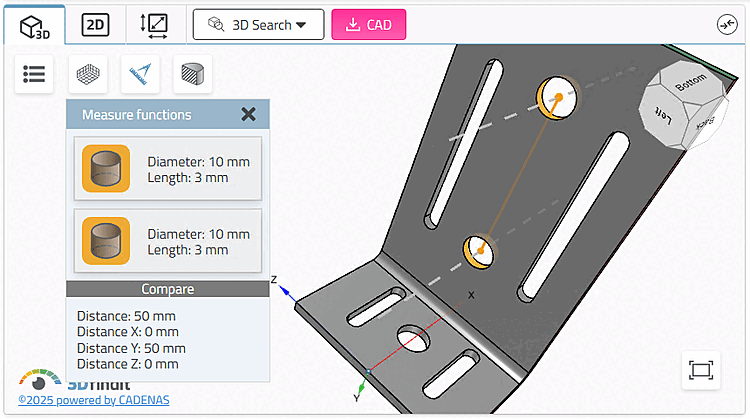

  • Outil de mesure [Measure functions] : Choisissez jusqu’à deux Topologies pour afficher leurs dimensions [Select up to two topologies to display their measurements]

  • Afficher la géométrie auxiliaire [Show auxiliary geometry] :

En cliquant sur le premier bouton à gauche, boutons/fonctions.
