7.17. Fenêtre d'amarrage "Comparaison 3D

7.17.1. Fonctions

La comparaison 3D vous permet de comparer visuellement deux composants.

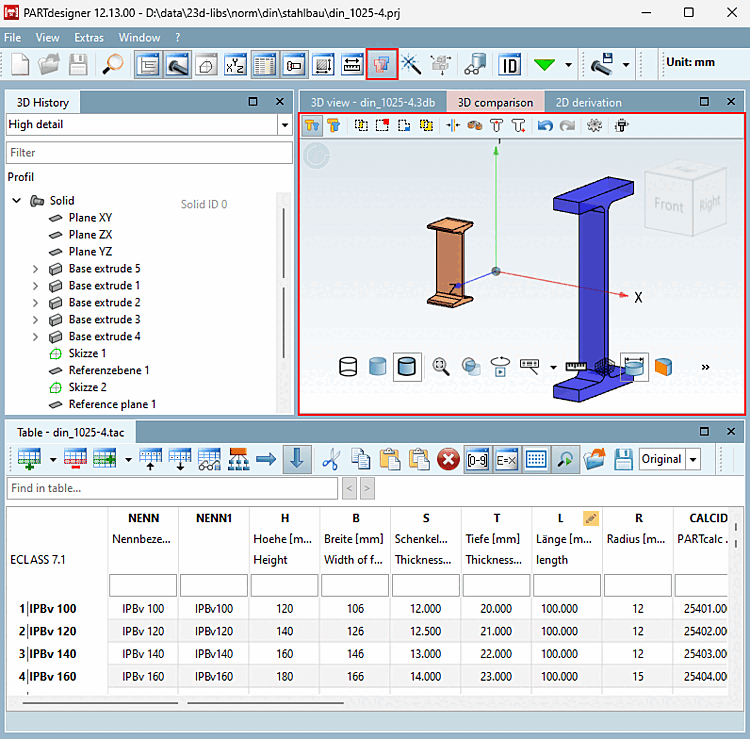

Comparaison 3D [3D comparison] dans PARTdesigner

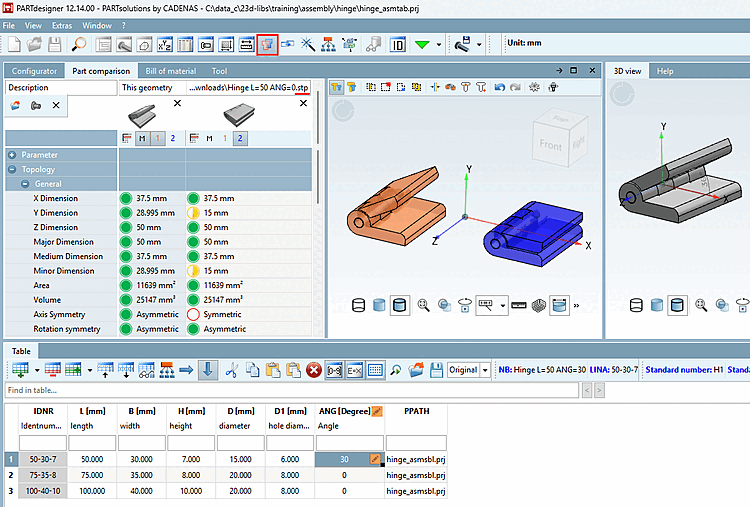

Comparaison 3D [3D comparison] dans PARTdesigner

Vous aurez besoin tout fichier *.3db d’un composant et le Modèle de comparaison comme STEP fichier. D’autres formats de fichiers peuvent être ne peut pas être utilisé. De plus, seuls les configuration de base d’un composant, c’est-à-dire seulement le premier Rangée à partir de la table du composant.

Comparer les composants

Pour comparer les deux fichiers, procédez comme suit :

  1. Ouvrez le composant souhaité dans PARTdesigner.

  2. comparaison 3D [3D comparison] : Cliquez sur le bouton pour STEP classier.

    Sélectionnez un fichier sur votre ordinateur et cliquez sur Ouvrir [Open].

  3. La fenêtre de dialogue pour l'importation s'ouvre.

    Si vous le souhaitez, procédez à la configuration dans les paramètres avancés.

  4. Cliquez sur OK pour démarrer le processus d'importation.

  5. Le fichier est chargé dans la fenêtre de docking Comparaison 3D [3D comparison] et vous pouvez comparer les deux fichiers.
