7.17. Finestra di aggancio "Confronto 3D

7.17.1. Funzioni

Con il confronto 3D è possibile confrontare visivamente due componenti tra loro.

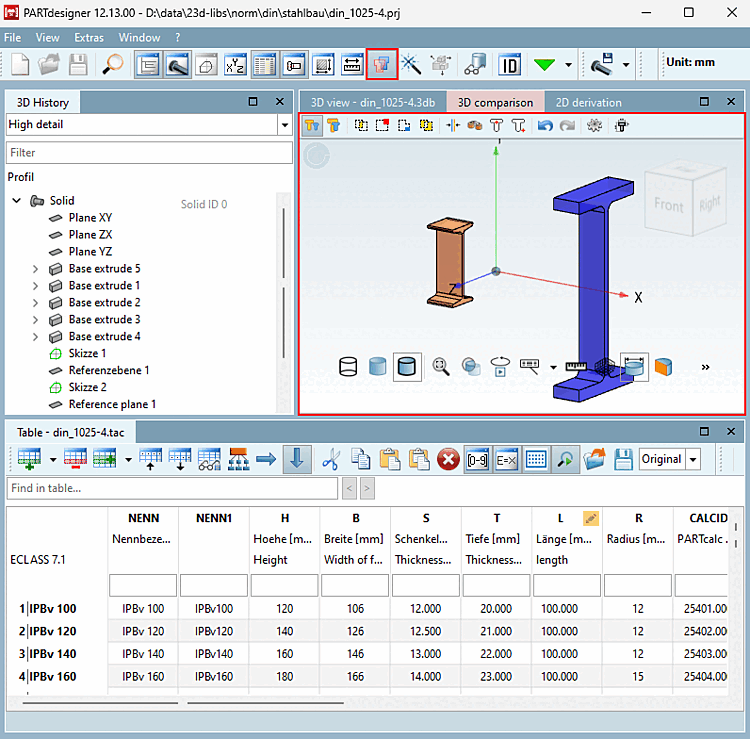

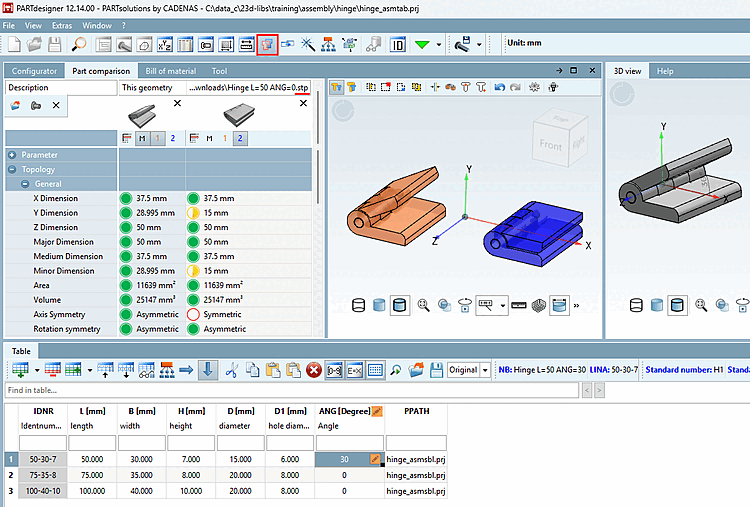

Confronto 3D [3D comparison] in PARTdesigner

Figura 7.1395.  Confronto 3D [3D comparison] in PARTdesigner

Avrai bisogno qualsiasi file *.3db di un componente e il Modello di confronto come STEP file. Altri formati di file possono essere non può essere utilizzato. Inoltre, solo il Configurazione di base di un componente, cioè solo il primo Riga dalla tabella del componente.

Confronta i componenti

Per confrontare i due file tra loro, procedere come segue:

  1. Aprire il componente desiderato in PARTdesigner.

  2. confronto 3D [3D comparison]: Clicca sul pulsante per STEP file.

    Selezionare un file dal computer e fare clic su Apri [Open].

  3. Si apre la finestra di dialogo per l'importazione.

    Se lo si desidera, è possibile effettuare la configurazione nelle impostazioni avanzate.

  4. Fare clic su OK per avviare il processo di importazione.

  5. Il file viene caricato nella finestra di aggancio del confronto 3D [3D comparison] ed è possibile confrontare i due file tra loro.
