Kapitel 7. PARTdesigner
7.17. Dockingfenster "3D Vergleich"
Zurück  Weiter

7.17. Dockingfenster "3D Vergleich"

7.17.1. Funktionen

Mit dem 3D Vergleich können Sie zwei Bauteile optisch miteinander vergleichen.

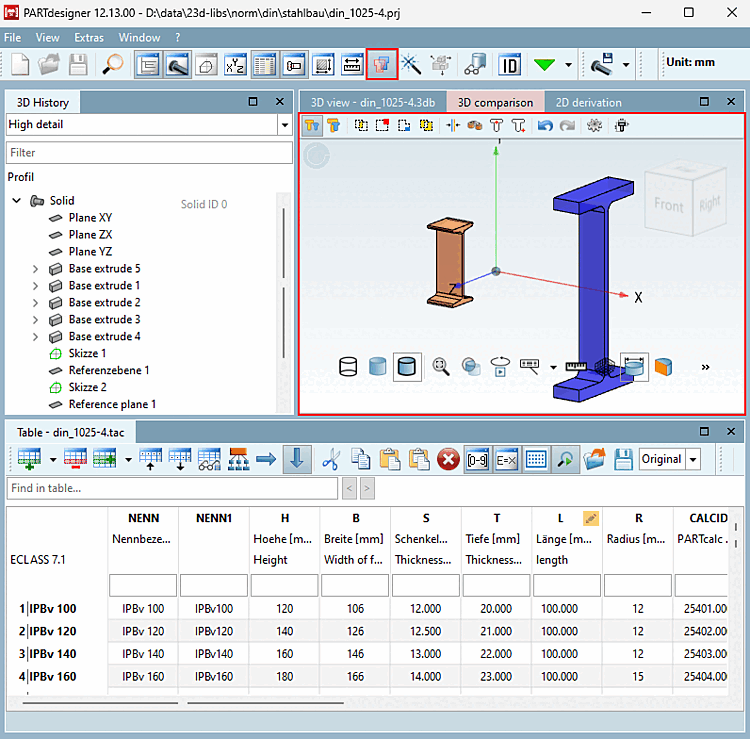

3D Vergleich [3D comparison] im PARTdesigner

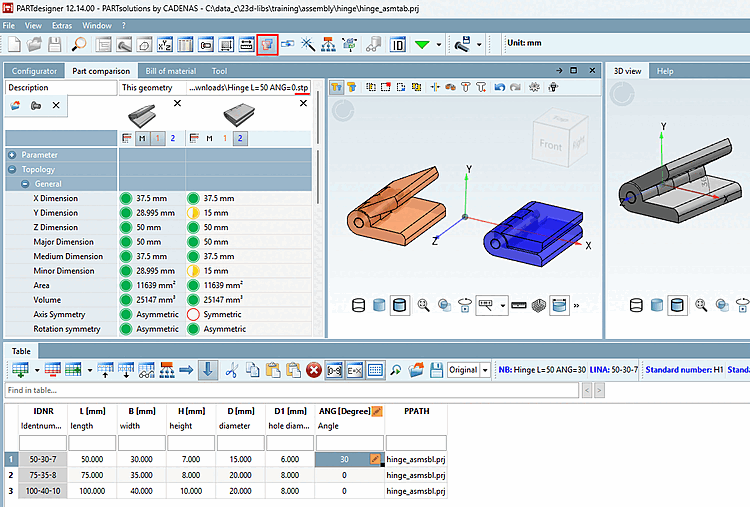

3D Vergleich [3D comparison] im PARTdesigner

Sie benötigen dafür eine beliebige *.3db Datei eines Bauteils und das Vergleichsmodell als STEP Datei. Andere Dateiformate können nicht verwendet werden. Außerdem kann nur die Grundkonfiguration eines Bauteils verglichen werden, also nur die erste Zeile aus der Tabelle des Bauteils.

Bauteile vergleichen

Um die beiden Dateien miteinander zu vergleichen, gehen Sie wie folgt vor:

  1. Öffnen Sie das gewünschte Bauteil im PARTdesigner.

  2. 3D Vergleich [3D comparison]: Klicken Sie auf die Schaltfläche, um eine STEP Datei zu importieren.

    Wählen Sie eine Datei von Ihrem Rechner aus und klicken Sie auf Öffnen [Open].

  3. Das Dialogfenster für den Import öffnet sich.

    Nehmen Sie dort, falls gewünscht, in den erweiterten Einstellungen die Konfiguration vor.

  4. Klicken Sie auf OK, um den Import Prozess zu starten.

  5. Die Datei wird in dem Dockingfenster 3D Vergleich [3D comparison] geladen und Sie können die beiden Dateien miteinander vergleichen.
