7.8.13.2.  Type "variable de plage de valeurs avec désignation".

Si vous ne souhaitez pas afficher directement les valeurs d'origine d'une variable de plage de valeurs, mais un texte à la place, comme par exemple "on" / "off" ou "forme A" / "forme B", choisissez alors le type Variable de plage de valeurs avec désignation [Value range variable with naming].

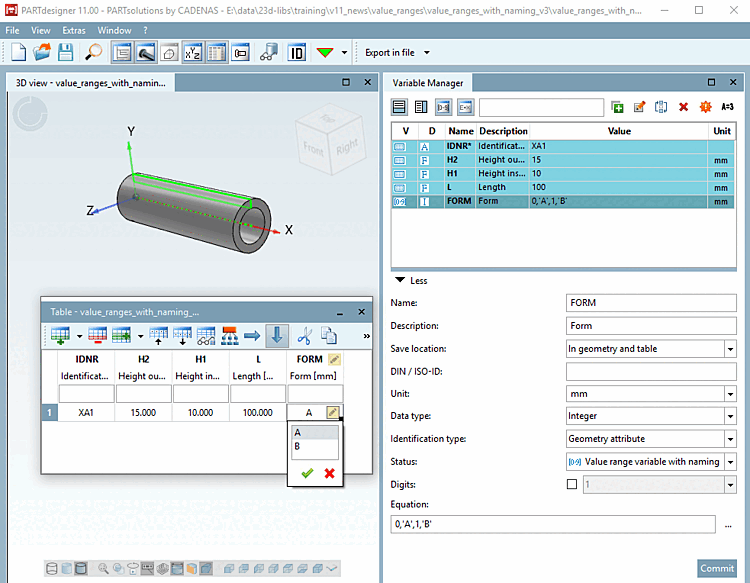

Dans Voici la procédure basée sur un petit exemple [92]

Il s'agit d'attribuer une condition à une rotation de coupe, puis de contrôler l'affichage de la caractéristique à l'aide d'une variable de plage de valeurs.

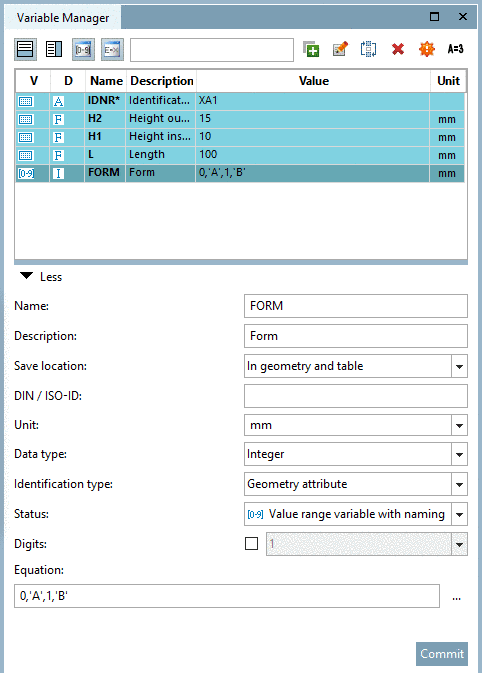

  1. La première étape consiste à créer une variable de plage de valeurs dans le gestionnaire de variables [Variable Manager].

    Créez la variable avec les paramètres correspondants.[93]

    • Nom [Name]: ici dans l'exemple "FORM".

    • Emplacement [Save location]: Sélectionnez Dans Dans la géométrie et le tableau [In geometry and table].

      [Remarque]Remarque

      Pour les variables de plage de valeurs, les paramètres doivent être enregistrés à la fois dans le fichier 3db et dans le fichier tab/tac. C'est pourquoi il faut choisir le mode dual [Dual mode].

    • DIN-ID [DIN / ISO-ID]: en option

    • Unité [Unit]: en option

    • Type de données [Data type]: Dans cet exemple, on choisit un nombre entier [Integer].

      [Remarque]Remarque

      Veillez à ce que les types de données correspondent.

      Si vous indiquez 0, 'A', 1 ,' B ' dans la formule, vous devez sélectionner "Entier [Integer]" sous Type de données [Data type]. Si vous indiquez par exemple 'S','Hex', 'Z','Cylindre', vous devez alors sélectionner "Texte [Text]" sous Type de données [Data type].

    • Identification du type [Identification type]: ici, caractéristique géométrique [Geometry attribute]

    • État [Status]: Sélectionnez l'option Variable de plage de valeurs avec désignation [Value range variable with naming].

    • Formule [Equation]:

      • Pour le type de variable de plage de valeurs avec désignation [Value range variable with naming], on travaille avec des paires de valeurs:

        La première valeur désigne la valeur utilisée en interne, la deuxième la valeur affichée dans le tableau.

        Selon que la valeur utilisée en interne est un texte ou un nombre, il faut faire le bon choix sous Type de données [Data type]. Texte [Text] ou nombre [Decimal number] entier/décimal [Integer].

      • Placez en première position la paire de valeurs que vous souhaitez utiliser comme valeur de départ (valeur par défaut) à l'ouverture du tableau.

      Exemples:

      • Impression

        Explication

        Exemple 1 :

        0,'A',1,'B

        0 est attribué à A, 1 à B . Comme les valeurs internes sont des nombres, le type de données Nombre [Number] (entier [Integer] / décimal [Decimal number] ) doit être défini pour cette variable.

      • Impression

        Explication

        Exemple 2 :

        'KO','sans dôme','K','dôme conique','L','dôme lenticulaire

        KO est affecté sans dôme, K est affecté à un dôme conique, L est affecté à un dôme lenticulaire . Les valeurs internes étant des textes [Text], le type de données Texte [Text] doit être défini pour cette variable. Les valeurs de texte sont toujours indiquées entre deux apostrophes ( 'texte [Text] ').

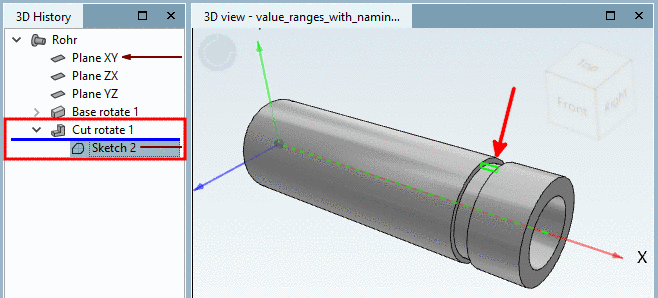

  2. Dans la deuxième étape, vous créez un sketch dans Sketcher, sur lequel une "coupe" est créée.

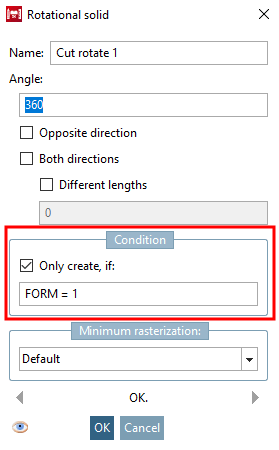

  3. Dans la troisième étape, vous associez le sketch de coupe à une condition [Condition] correspondante qui crée ou omet la coupe en fonction de la sélection de valeur de la variable FORM.

    Créer uniquement si [Only create, if] Créer uniquement si

    Créer uniquement si [Only create, if]

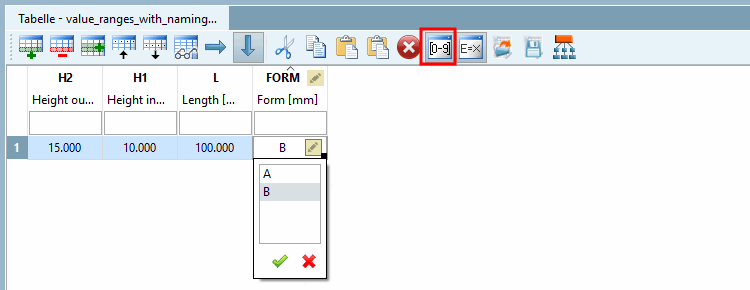

  4. Testez la fonctionnalité directement dans le PARTdesigner dans la fenêtre d’ancrage Tableau [Table]. (À l’aide de la touche , vous pouvez entrer et afficher des colonnes de plage de valeurs cacher.)

    Cliquez dans le champ de plage de valeurs et sélectionnez la valeur souhaitée.

  5. Vous pouvez tout aussi bien tester dans le PARTdataManager. L'affichage des tableaux et la sélection des valeurs sont identiques à ceux du PARTdesigner.

    Dans la colonne FORMULAIRE , cliquez sur l’icône de plage de valeurs et choisissez la forme que vous souhaitez.

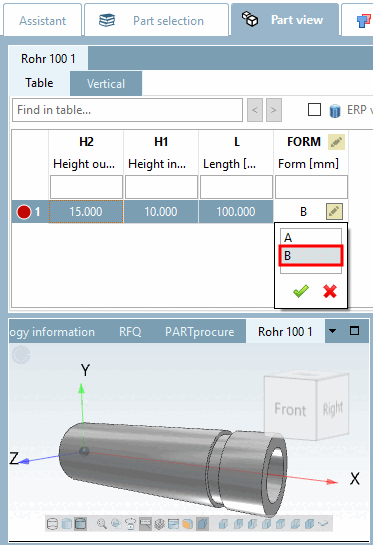

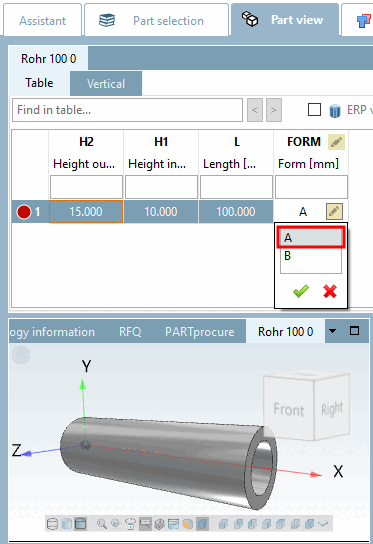

    FORME A

    FORME A

    FORME B

    FORME B



[92] L’exemple approprié se trouve dans le Catalogue des formations dans l’annuaire \v11_news\value_ranges\value_ranges_with_naming\value_ranges_with_naming.prj.

[93] Vous trouverez des informations de base sur la procédure à suivre sur Section 7.8.2, «  Ajouter une nouvelle variable » et Section 7.8.10, «  Gestionnaire de variables - Les différents paramètres  ».
