L'illustration suivante montre la définition du raccordement dans eCl@ss Advanced.

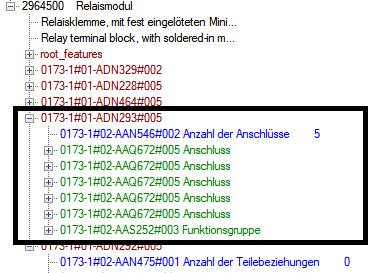

Les connexions sont définies dans le FEATURE GROUP ADN293 (="CaX connexion et fonction).

Le dispositif possède 5 connexions et 1 groupe de fonctions (cf. illustration ci-dessus). Le groupe de fonctions est le conteneur de la fonctionnalité électrique de la pièce et contient, dans l'exemple donné, 2 fonctions.

Selon cette répartition, les données 3D ainsi que d'autres propriétés des raccords sont définies dans les sections AAQ672 (="raccord").

Les informations sur la logique de connexion, etc. sont définies par les fonctions dans le groupe de fonctions.

	Remarque
	Les propriétés de connexion physiques et logiques sont séparées. Cette séparation conséquente n'est pas aussi prononcée dans le système de classification CNS.

Les informations les plus importantes d'un raccordement représentatif pour la pièce 2964500 sont représentées dans la figure. Sous AAQ672, on trouve généralement, outre ses coordonnées 3D avec le sens du raccordement (voir données encadrées dans la figure suivante), des informations sur le matériau du conducteur, les sections transversales, sa couleur et les longueurs de dénudage, etc. (Dans le cas présent, la classification a été effectuée avec parcimonie, sans ces informations supplémentaires).

	Remarque
	L'identifiant de connexion et la position sont obligatoires.

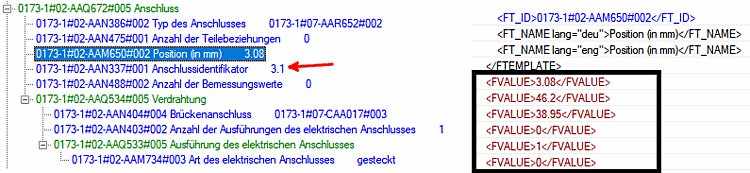

Propriétés du port : la clé AAM650 définit la position et le sens du port conformément à la définition du type de données ISO AXIS ID. La liaison avec les propriétés logiques du port s'effectue via l'identificateur de port AAN337 (ici ID = 3:1).

L'identificateur de port associe les propriétés physiques et logiques du port.^[52]

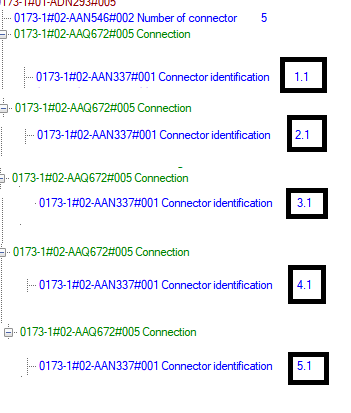

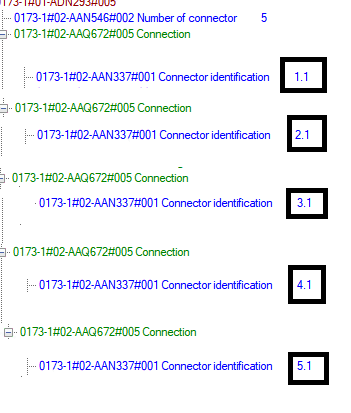

Identifiants des cinq ports. Toutes les autres données sont masquées. (L'illustration ci-dessus est représentative des autres détails de connexion omis ici).

Dans le cas présent

Dans le présent cas, les 5 connexions se répartissent entre deux fonctions (voir "Number of functions 2") :

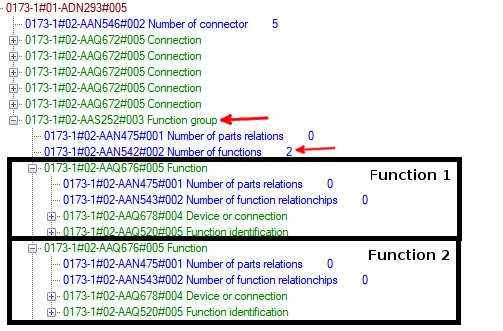

Groupe de fonctions avec deux fonctions (se développe au premier niveau). Notez la grande indépendance linguistique d'eCl@ss (la fonction anglaise et la fonction allemande sont toutes deux décrites par "AAQ676").

Le lien entre la connexion et la fonction se fait au sein de la clé eCl@ss AAQ678. Deux connecteurs appartiennent à la première fonction et trois à la deuxième fonction. Dans l'illustration, nous considérons à titre d'exemple l'entrée de fonction correspondante à l'identifiant "3:1".

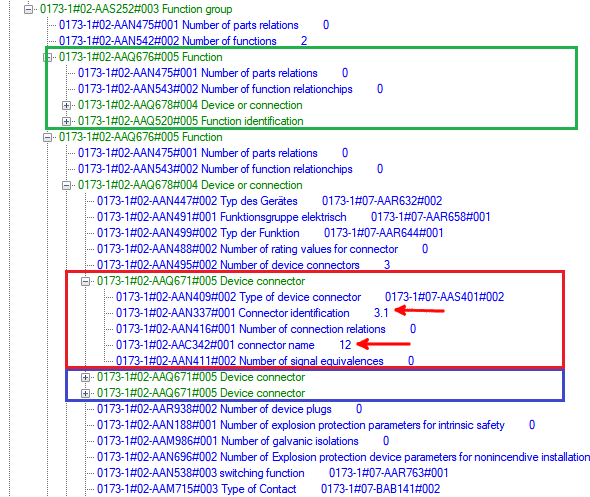

Groupe de fonctions avec deux fonctions. La première fonction (cadre vert) comprend deux connecteurs (à l'intérieur de l'AAQ678 ; non montré ici). La deuxième fonction comprend trois connexions (encadrés rouge et bleu). Les entrées de l'identifiant "3:1" sont développées dans la boîte rouge. Notez la grande quantité de données, dont une grande partie sert à la "comptabilité".

Les considérations faites jusqu'à présent peuvent être résumées comme suit : (Vous voyez le numéro de fonction indirectement dans l'ill. ci-dessus ).

Maintenant que les connexions logiques sont reliées aux connexions physiques, la question se pose de savoir à quoi ressemble le symbole de commutation correspondant de l'ensemble du dispositif (un dispositif avec un groupe de fonctions et deux fonctions). Cela se fait au sein de la clé eCl@ss AAQ520.

Remarque

Nous considérons ici exclusivement le "Vanilla Case" sans souhaits supplémentaires, etc. Les demandes supplémentaires sont également utilisées dans le cadre de la symbolique CEI dans eCl@ss, mais elles sont ouvertes à l'interprétation et se basent sur certaines hypothèses qui varient d'un système cible à l'autre. Pour de tels cas, une symbolique générale est en cours de planification (état avril 2019).

Le composant est donc décrit par la combinaison de S00305 (= "bobine") et S00230 (= commutateur).

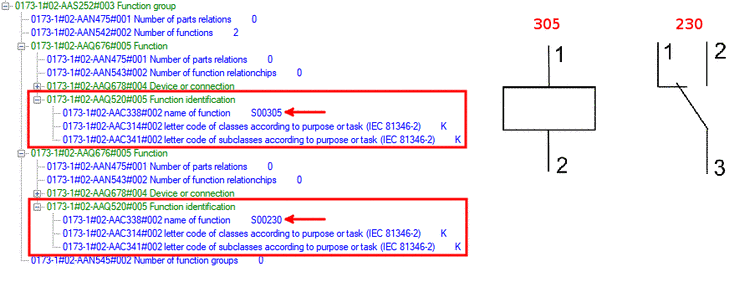

Identification des symboles CEI via eCl@ss AAC338 (S00305 ou S00230)

En résumé

	Remarque
	Le tableau est construit dans le même ordre que le document eCl@ss ; si on intervertissait par exemple S00230||2||2 avec S00230||2||3, on obtiendrait un schéma de câblage erroné (ceci est moins important pour la classification via PARTproject que pour la lecture d'eCl@ss Advanced).

Du côté de la classification CNS, la caractéristique Connection EclassSymbolMap présente une formulation assez compacte du concept décrit.

L'image suivante montre la comparaison entre la logique du tableau et le schéma de câblage de la fiche technique.

Logique du tableau --- Schéma électrique de la fiche technique (souhaits supplémentaires reconnaissables)
