Dans le cas des bornes, on trouve souvent le concept de "l'équivalence de potentiel/nom". Cela décrit le cas où l'on a certes plusieurs connexions, mais que celles-ci sont reliées entre elles.
Dans la classification CNS, ceci est représenté sous la classe CNS_CP|4|3 (Electrical Connection) au moyen des caractéristiques Identificateur et Equivalences de nom de connexion (angl . Connection Name Equivalences ).

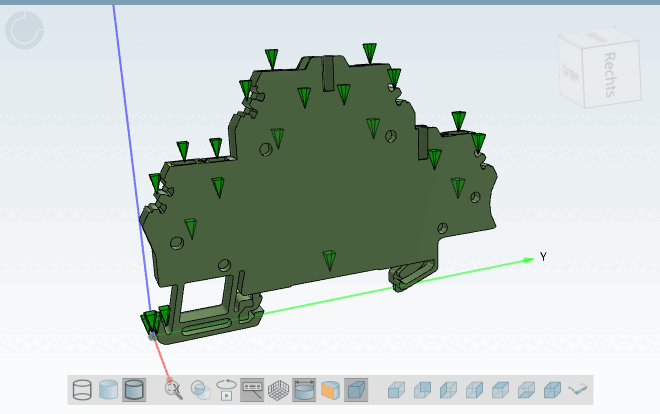

La condition préalable à la classification est que des points de rattachement aient déjà été définis pour les raccords correspondants.
La procédure est décrite ci-dessous à titre d'exemple pour la borne Weidmüller 1690000000.
Chaque connexion reçoit un identifiant unique sous Identifier (par ex. "EC_01.01").
Chaque connexion reçoit une entrée sous Nom de connexion Équivalences avec les ID des connexions équivalentes.
Nous considérons la connexion avec "EC_01.01". Celle-ci est équivalente aux connexions avec les identifiants [Identifier]"EC_01.04", "EC_01.03" "EC_01.02".

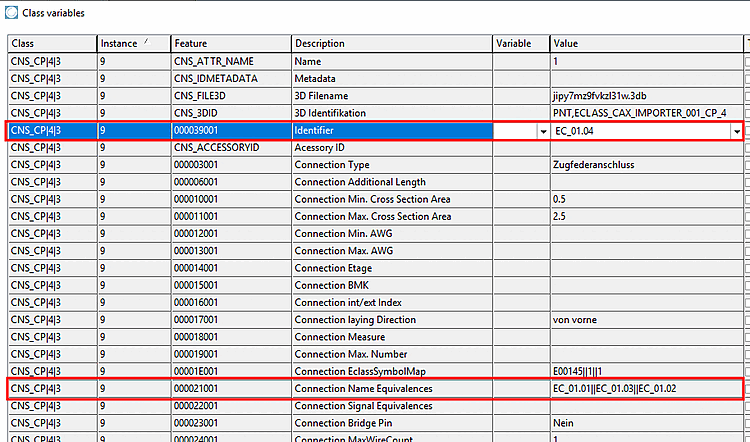

La ligne Identifier reçoit l'entrée suivante :
EC_01.01

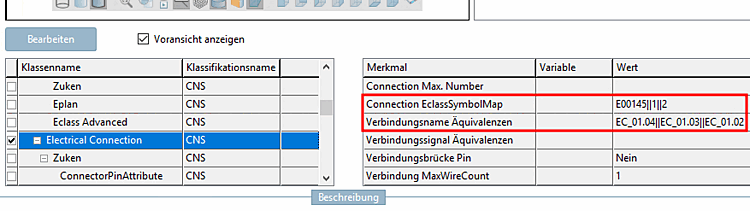

La ligne Nom de la liaison Équivalences reçoit l'entrée suivante :
EC_01.04||EC_01.03||EC_01.02
Pour que le schéma de câblage correct soit attribué, l'entrée suivante doit être activée sous Connection EclassSymbolMap:
E00145||2||2
L'illustration suivante montre le schéma de câblage correspondant à E00145||1||2.

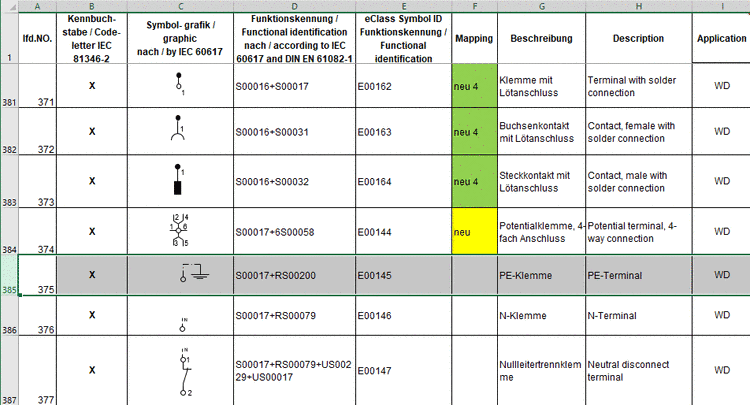

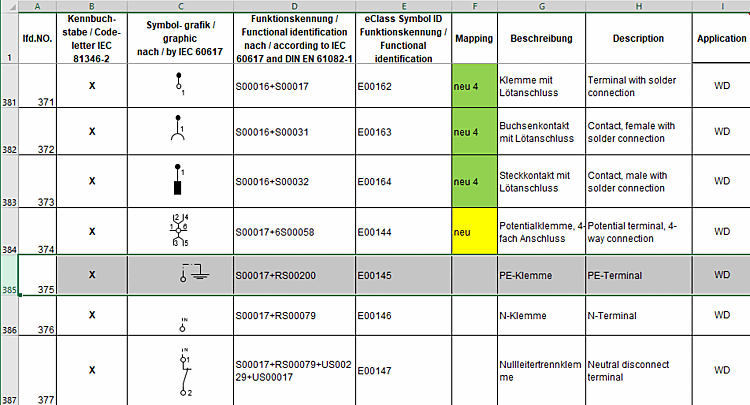

Un tableau des symboles fonctionnels CAx_ est disponible sur le site http://wiki.eclass.eu/wiki/CAx_Funktionssymbole(classé en interne par CADENAS dans le tableau Excel eCl@ss CAx_Funktionssymbole 24.02.2018.xlsx).

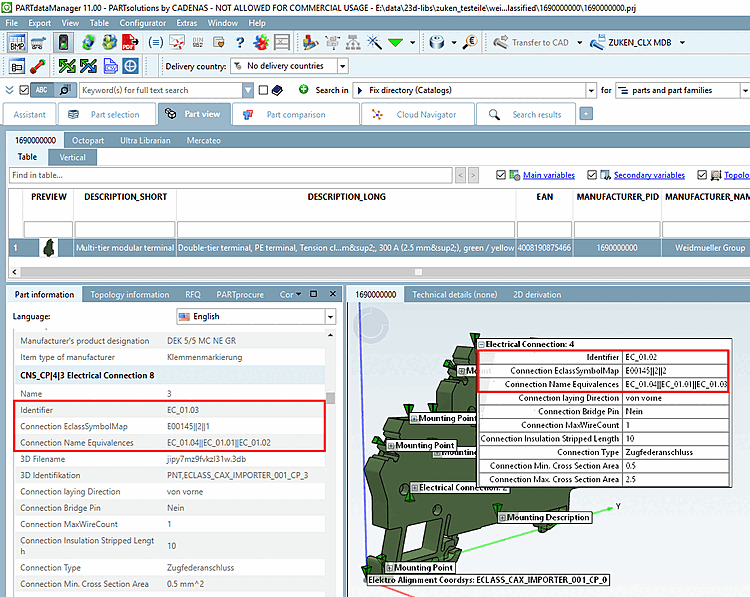

Dans PARTdataManager, les caractéristiques de classification se trouvent sous Informations sur les pièces [Part information] et dans les labels de la vue 3D.

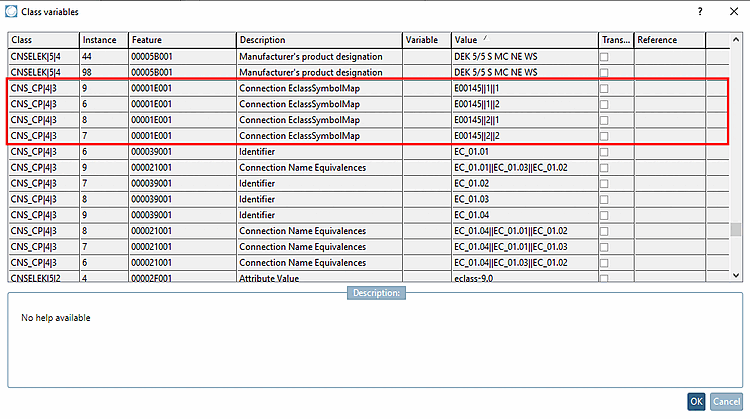

![Entrées correspondantes sur la page de dialogue "Variables de classe [Class variables]](https://webapi.partcommunity.com/service/help/latest/pages/fr/ecatalogsolutions/doc/resources/img/img_2fe4717c1a7d46798fd518189c34678f.png)
