Problème: après avoir remplacé des pièces dans un assemblage NX, les contraintes (Constraints) ne fonctionnent plus correctement.

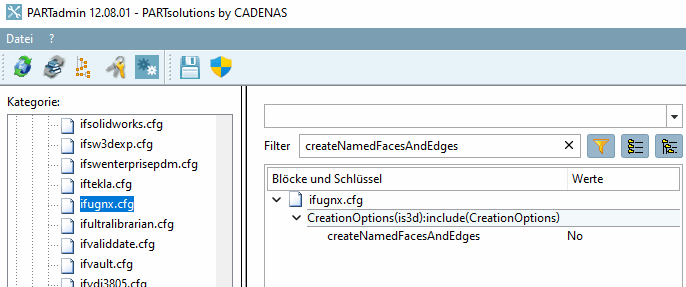

Solution : En ifugnx.cfg , réglez la clé createNamedFacesAndEdges sur « Oui ».

Le solveur de contraintes NX utilise les noms de faces et d'arêtes lorsqu'il tente de corriger les contraintes des pièces remplacées. La génération des noms de faces ralentit légèrement l’ exportation, mais aide le solveur dans ces cas de remplacement simples. Cela ne fonctionne plus dès lors que le nombre de faces/arêtes dans le modèle de remplacement diffère.

(Les modèles créés avec ce paramètre activé prennent un peu plus de temps et sont légèrement plus volumineux.)

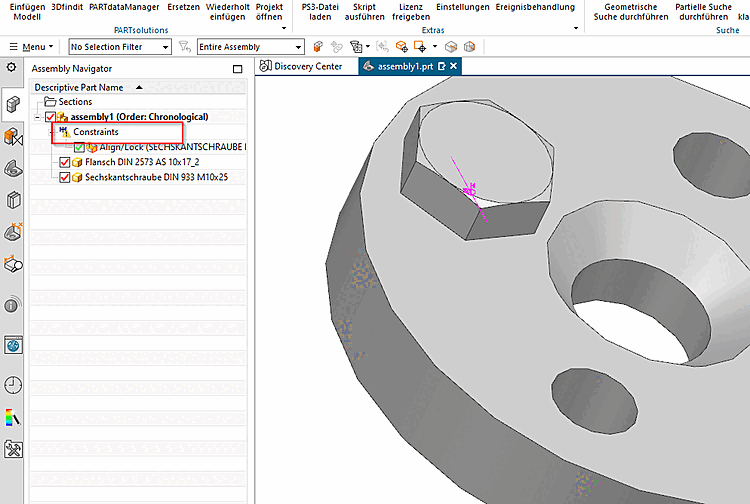

Exemple : Conditions de contrainte erronées
