Problem: Nach dem Ersetzen von Teilen in einer NX-Baugruppe sind Zwangsbedingungen (Constraints) defekt.

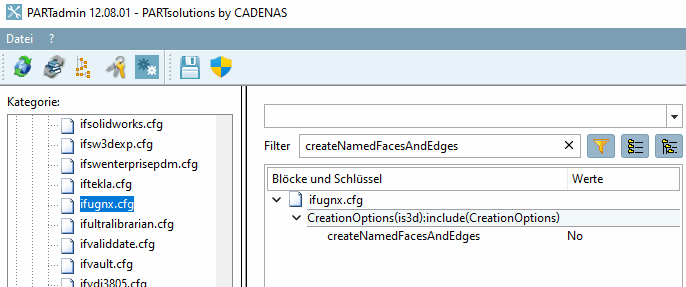

Lösung: Setzen Sie in ifugnx.cfg den Schlüssel createNamedFacesAndEdges auf "Yes".

Der NX Constraint Solver verwendet Flächen- und Kantennamen, wenn er versucht, die Zwangsbedingungen ersetzter Teile zu reparieren. Das Erzeugen der Flächennamen verlangsamt den Export etwas, hilft dem Solver aber in diesen einfachen Ersetzungsfällen. Das funktioniert nicht mehr, sobald sich die Anzahl der Flächen/Kanten im Ersatzmodell unterscheidet.

(Modelle, die mit aktivierter Einstellung erzeugt werden, brauchen etwas länger und sind etwas größer.)

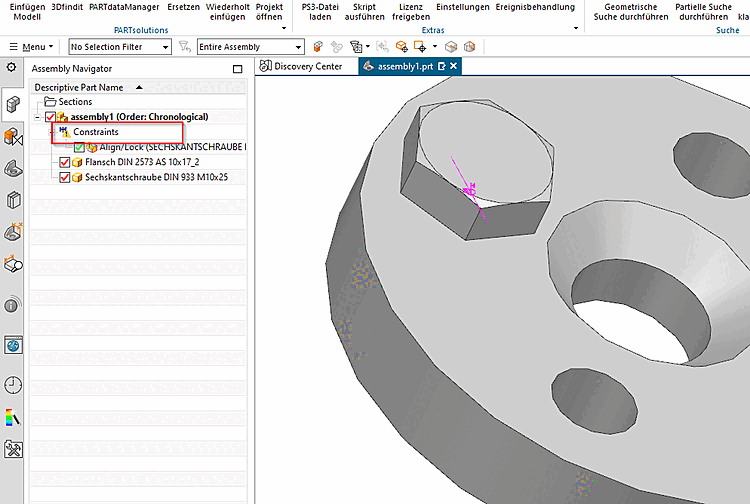

Beispiel: Defekte Zwangsbedingungen
