Pour réduire le temps de calcul, seuls les détails importants sont affichés dans une version simplifiée du tuyau. Par exemple, il n'est pas indiqué si le tuyau est creux ou s'il présente des congés.

Lors de l'édition d'un élément, celui-ci est mis en évidence en bleu foncé dans l'aperçu et le dialogue est surligné en bleu clair.

L'image d'aperçu est actualisée en permanence à chaque étape. L'aperçu ne s'arrête que lorsqu'un élément non valide apparaît.

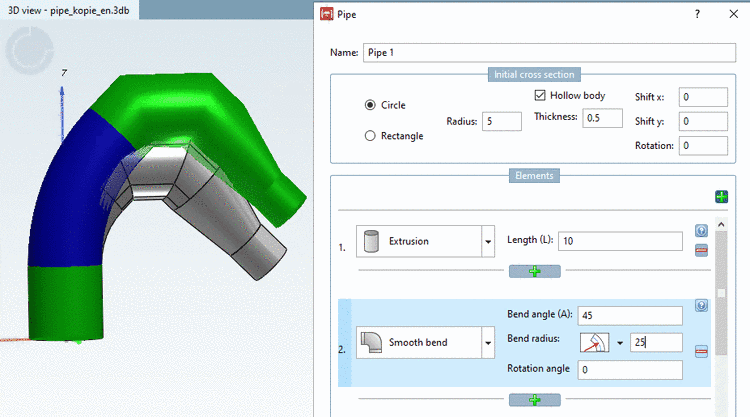

Lors de la modification de paramètres de saisie, vous voyez l'aperçu (vert, resp. l'élément actuellement édité en bleu foncé) et le dernier état enregistré (gris) côte à côte (voir Fig. „L'aperçu montre un rayon de courbure [Bend radius] modifié de 15 à 25“). Le dernier état enregistré n'est actualisé qu'en confirmant la boîte de dialogue avec OK.

L’aperçu dans la fenêtre d’ancrage Vue 3D [3D view] peut être visualisé en cliquant sur l’icône en bas à gauche être caché. (Dans de rares cas nécessaire pour améliorer les performances si une préversion est trop devient complexe et l’ordinateur ralentit en conséquence.)

Vous pouvez faire pivoter ou zoomer dans la vue 3D [3D view] tout en la boîte de dialogue Tuyau (Pipe) est ouverte. Si l’icône Prévisualisez une fois hors de vue, il suffit de cliquer dans le bouton Boîte de dialogue Tuyau dans le coin inférieur droit sur la vignette de l’icône attrapez [Fit preview to screen] .
