7.6.2.11.  Pipe

7.6.2.11.1. Créer un nouveau pipe
7.6.2.11.2. Éditer / créer des pipes (tracés de tuyaux)
7.6.2.11.2.1. Nom du tuyau
7.6.2.11.2.2. Coupe transversale initiale
7.6.2.11.2.3. Éléments
7.6.2.11.2.3.1. Élément "Extrusion
7.6.2.11.2.3.2. Élément "flexion ronde
7.6.2.11.2.3.3. Élément "flexion angulaire
7.6.2.11.2.3.4. Élément "changement de section" (balayage)
7.6.2.11.2.3.5. Élément "ramification
7.6.2.11.2.4. Condition
7.6.2.11.2.5. Trame minimale
7.6.2.11.3. Aperçu
7.6.2.11.4. Commandes du menu contextuel

La fonction Créer un tracé. [Create pipe...].. permet de créer des tuyauteries complexes dans la construction d'installations ainsi que dans le domaine du chauffage/de la climatisation.

Avantages:

  • Réduction significative des efforts de modélisation

  • Interface de travail confortable qui permet une construction modulaire simple par étapes.

  • Aperçu en direct

  • Ajout facile de tubes supplémentaires aux tubes existants

  • Affichage de dessins techniques dans la boîte de dialogue d'aide pour aider à remplir les champs

  • Compatibilité descendante avec les versions sans outil de piping

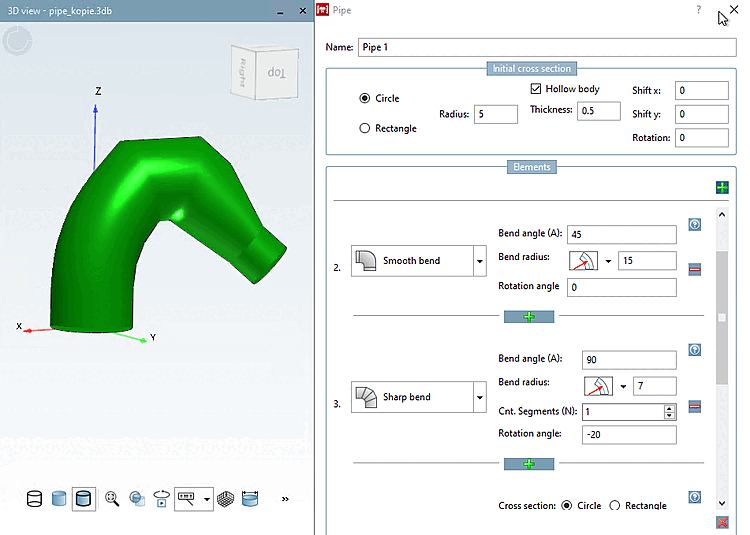

Exemple de tracé de tuyau (pipe)

Exemple de tracé de tuyau (pipe)
