7.6.2.11.  Tubo

7.6.2.11.1. Creare un nuovo tubo
7.6.2.11.2. Modifica/creazione di tubature (percorsi di tubature)
7.6.2.11.2.1. Nome del tubo
7.6.2.11.2.2. Sezione trasversale iniziale
7.6.2.11.2.3. Elementi
7.6.2.11.2.3.1. Elemento "estrusione
7.6.2.11.2.3.2. Elemento "Curva rotonda
7.6.2.11.2.3.3. Elemento "Curva angolare
7.6.2.11.2.3.4. Elemento "Modifica della sezione trasversale" (sweep)
7.6.2.11.2.3.5. Elemento "ramo
7.6.2.11.2.4. Condizione
7.6.2.11.2.5. Rasterizzazione minima
7.6.2.11.3. Anteprima
7.6.2.11.4. Comandi del menu contestuale

La funzione Crea tubature [Create pipe...]... consente di creare tubazioni complesse nell'impiantistica e nella tecnica di riscaldamento/condizionamento.

Vantaggi:

  • Riduzione significativa dello sforzo di modellazione

  • Comoda interfaccia utente che consente un semplice assemblaggio modulare passo dopo passo.

  • Anteprima dal vivo

  • Semplice aggancio di tubi aggiuntivi a quelli esistenti

  • Visualizzazione di disegni tecnici nel dialogo di aiuto per facilitare la compilazione dei campi

  • Compatibilità con le versioni senza strumento di tubazione

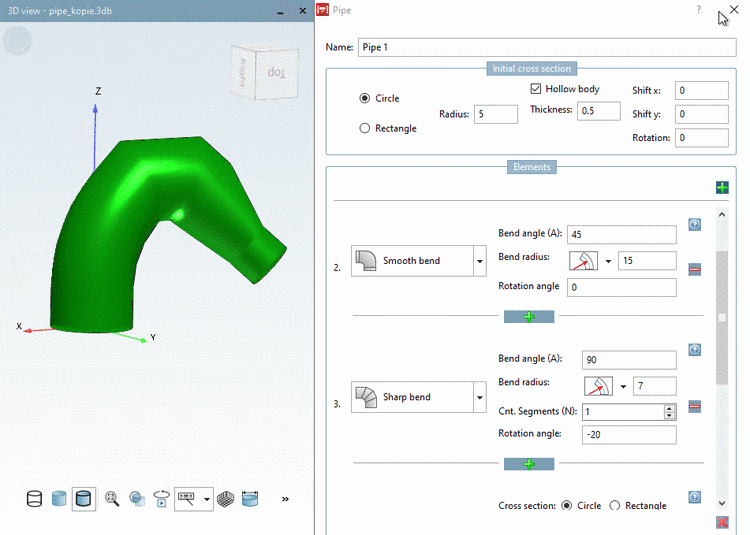

Esempio di percorso di una tubazione (tubo)

Figura 7.166. Esempio di percorso di una tubazione (tubo)
