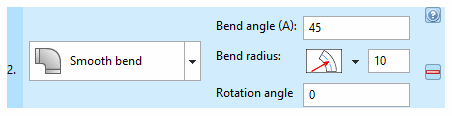

Angolo di piegatura (A) [Bend angle (A)]: Immettere un angolo che descrive quanto il tubo deve essere piegato in questo elemento (sezione di un arco). Sono validi tutti i valori compresi tra 0° e 360°.

Esempio:

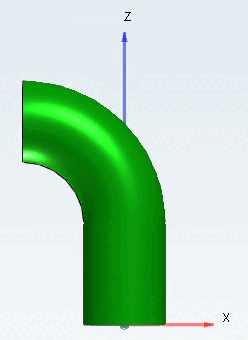

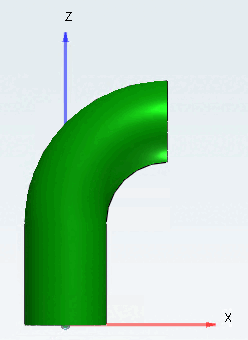

Figura 7.208.  Angolo di piegatura [Bend angle] 90°

Figura 7.209.  Angolo di piegatura [Bend angle] 180°

Raggio di curvatura [Bend radius]: inserire il raggio del cerchio che il tubo segue.

Esempio:

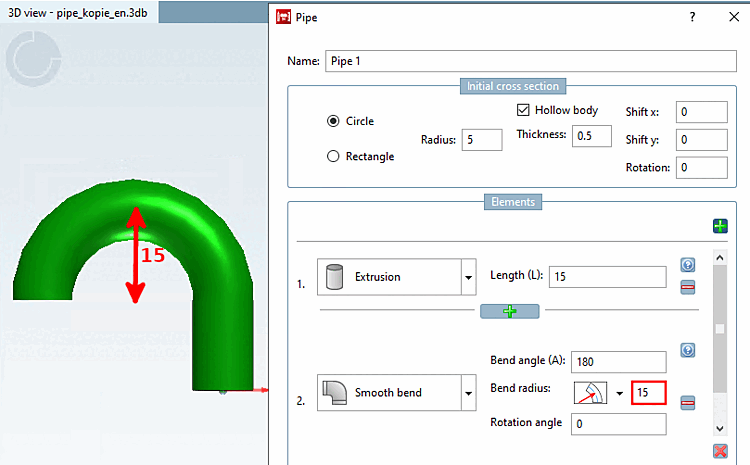

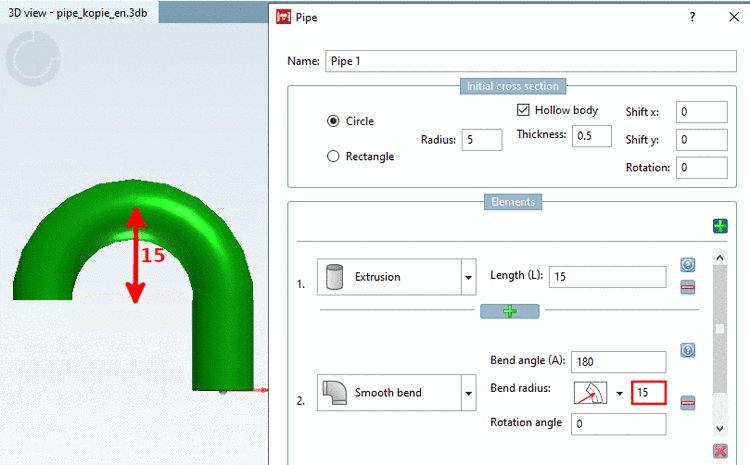

Figura 7.210.  Raggio di curvatura [Bend radius] 15 con angolo di curvatura [Bend angle] di 180

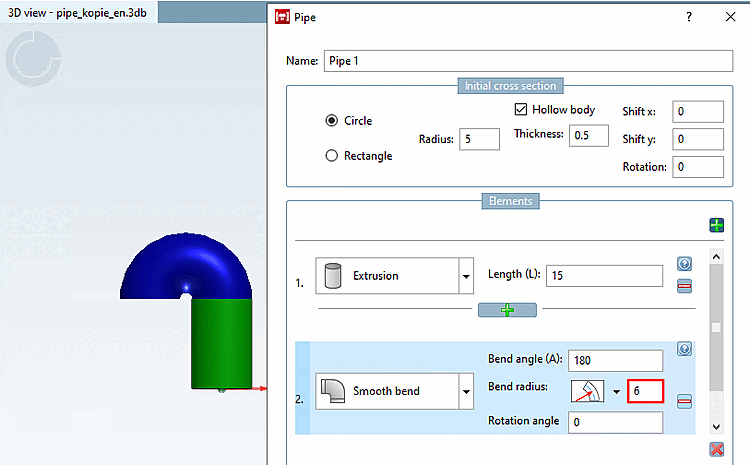

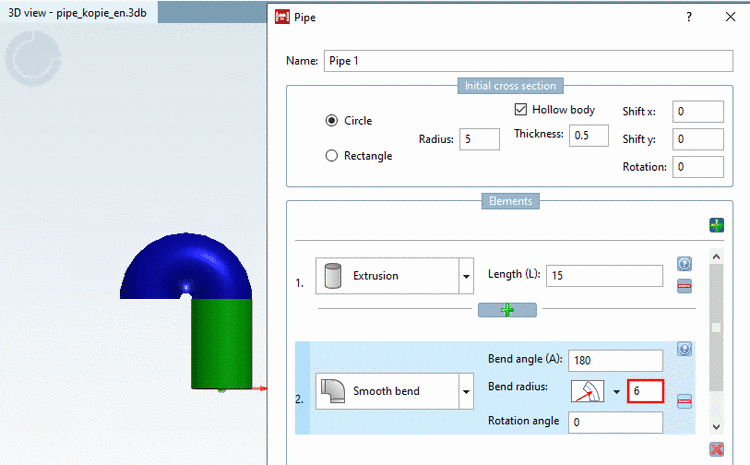

Figura 7.211.  Raggio di curvatura [Bend radius] 6 con angolo di curvatura [Bend angle] di 180

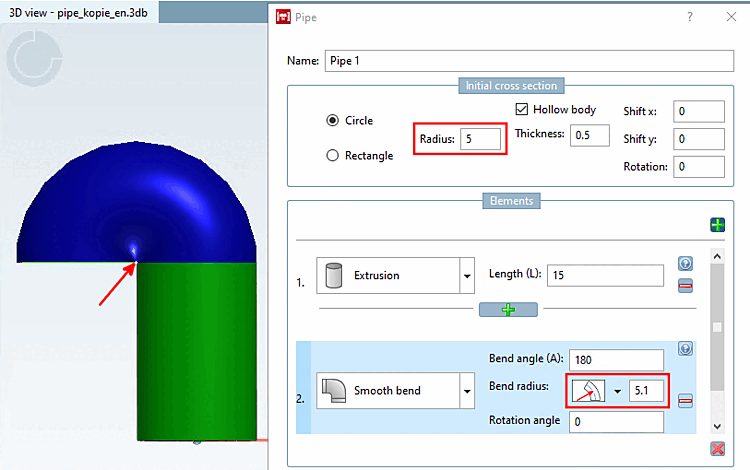

Nota Il punto di ancoraggio del raggio deve essere esterno alla geometria. Esempio: In modalità piegatura Raggio centrale (RC) [Center radius (Rc)] un cerchio con raggio 5 necessita di un valore maggiore come 5. Nel caso di rettangoli ruotati, è più complicato, ma risoluzione dei problemi rilascerà un suggerimento, se il raggio è troppo piccolo. Figura 7.212.

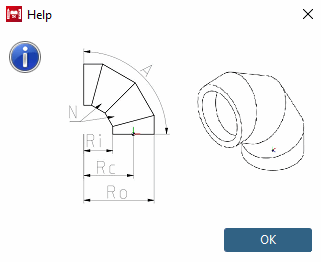

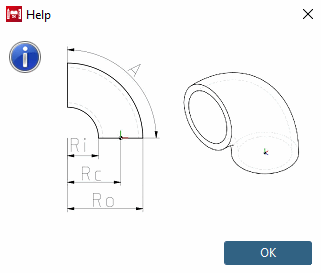

Commutazione per il punto di riferimento del raggio: fare clic sulla freccia per aprire una casella di riepilogo e passare da una modalità all'altra:

Angolo di rotazione [Rotation angle]: specificare l'angolo per l'orientamento del tratto di tubo. È valido qualsiasi angolo compreso tra 0° e 360° (360° equivale a 0°).

Esempio:

Figura 7.213.  Angolo di rotazione [Rotation angle] 0°

Figura 7.214.  Angolo di rotazione [Rotation angle] 180

Angolo di curvatura [Bend angle]: inserire un angolo che descrive la distanza del tubo da piegare in questo elemento (sezione di un arco). Sono validi tutti i valori compresi tra 0° e 360°.

Figura 7.217.  Angolo di piegatura [Bend angle] 90°

Figura 7.218.  Angolo di piegatura [Bend angle] 180°

Raggio di curvatura [Bend radius]: inserire il raggio del cerchio che il tubo segue.

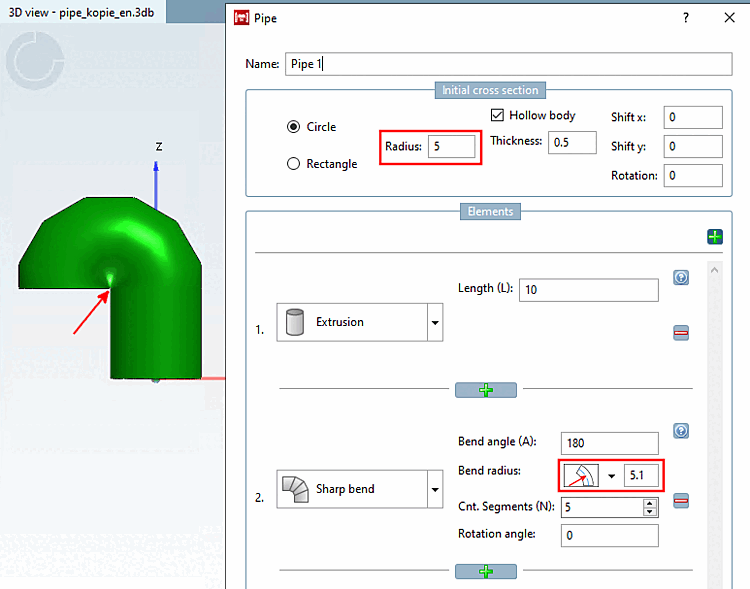

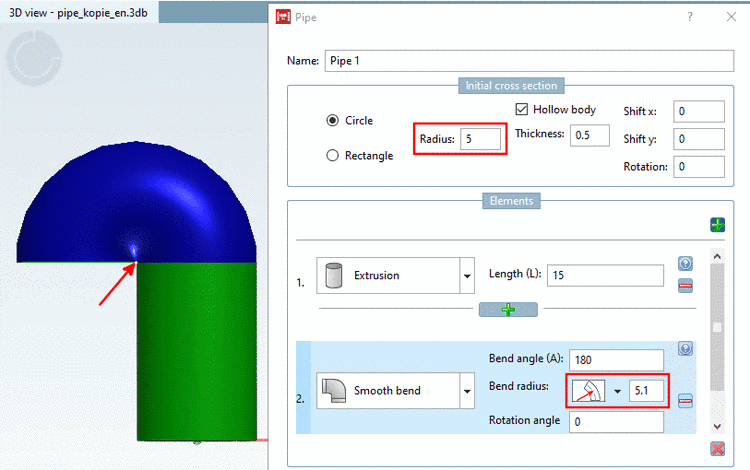

Nota Il punto di ancoraggio del raggio deve essere esterno alla geometria. Esempio: A Modalità di piegatura Raggio centrale (Rc) [Center radius (Rc)] un cerchio con raggio 5 necessita di un valore maggiore come 5. Nel caso di rettangoli ruotati, è più complicato, ma risoluzione dei problemi rilascerà un suggerimento, se il raggio è troppo piccolo. Figura 7.219. Raggio di curvatura leggermente superiore al raggio del cerchio

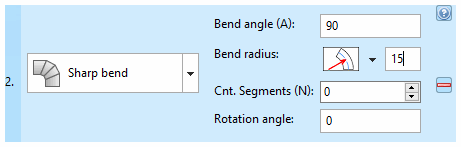

Interruttore per il punto di riferimento del raggio: fare clic sull'icona per passare da una modalità all'altra:

Numero di segmenti [No. segments]: Il numero di segmenti di tubo utilizzati per approssimare un cerchio. Questo campo non ammette variabili o espressioni.

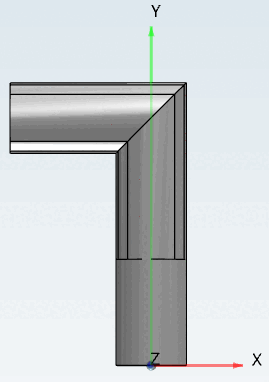

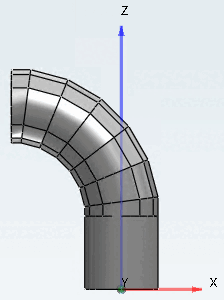

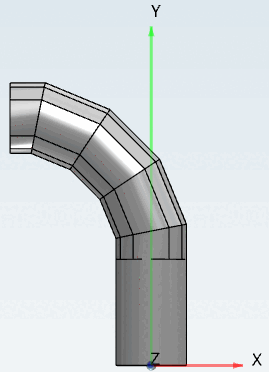

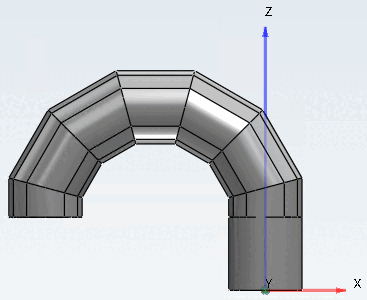

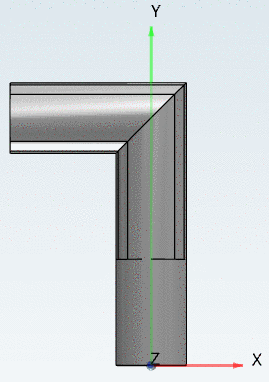

Nota Il valore "0" produce un bordo netto. Figura 7.220.  N. di segmenti (N) [Cnt. Segments (N)]: "0" I segmenti iniziali e finali sono sempre perpendicolari al tubo di collegamento. Questi due elementi non vengono conteggiati nel numero di segmenti (N) [Cnt. Segments (N)]. Figura 7.221.  Numero di segmenti (N) [Cnt. Segments (N)]: "3".

Angolo di rotazione [Rotation angle]: specificare l'angolo per l'orientamento del percorso del tubo.

I valori validi dipendono dal tipo di sezione trasversale. Per il tipo circolare [Circle], tutti i valori sono validi. Per il tipo rettangolare [Rectangle], i valori sono limitati a 0°, 90°, 180° e 270° per motivi di compatibilità verso il basso.

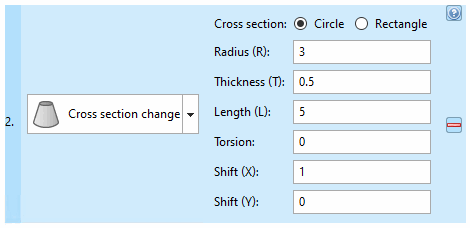

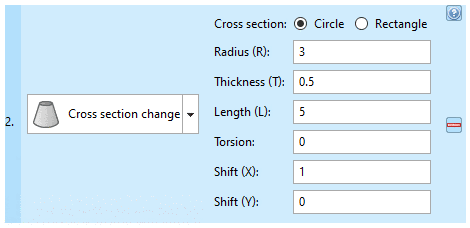

Sezione [Cross section]: selezionare il tipo di sezione (cerchio [Circle] / rettangolo [Rectangle] ).

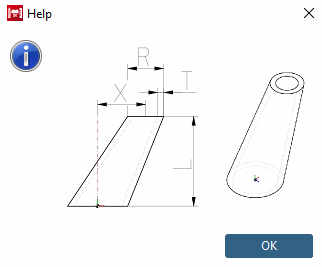

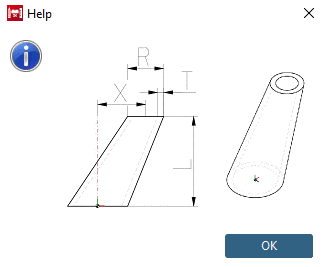

Raggio (R) [Radius (R)]: (dimensione della sezione trasversale): Definisce la dimensione della nuova sezione trasversale.

Figura 7.197, “ Sezione iniziale [Initial cross section] -> cerchio [Circle] ”S pessore della parete (T) [Thickness (T)]: attivo solo se l'intero tubo è cavo (vedere ). In caso affermativo, è necessario inserire un valore.

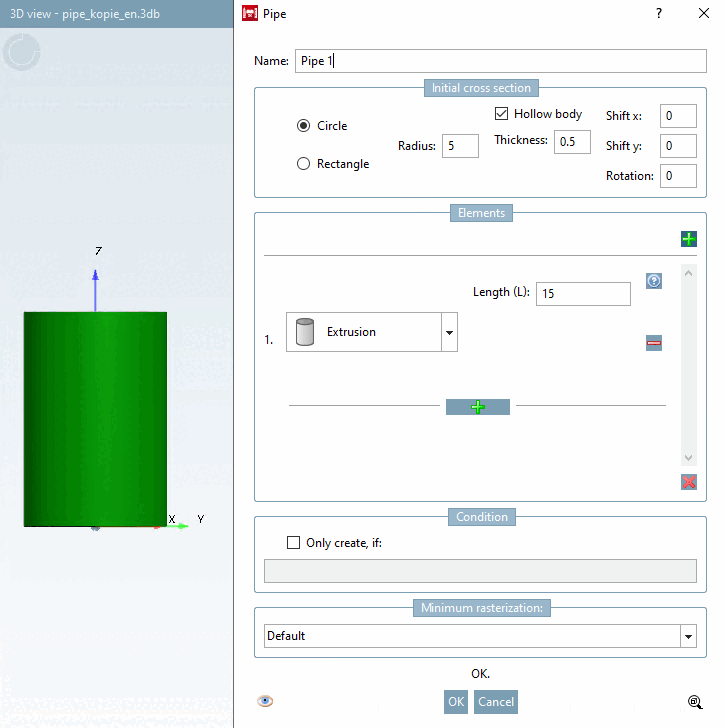

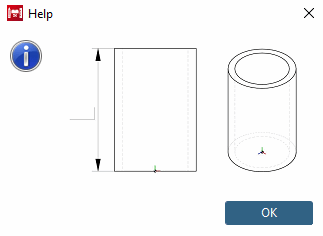

Lunghezza (L) [Length (L)]: lunghezza dell'elemento.

Torsione [Torsion]: rotazione del piano della sezione trasversale intorno al suo centro. Il valore è limitato a un massimo di 180°. Tuttavia, valori elevati portano a solidi strani. Controllare il risultato nell'anteprima e, in caso di dubbio, dividere l'elemento in 2 elementi, ciascuno con metà della lunghezza e metà della torsione.

L'esempio seguente mostra le sweep con una sezione trasversale rettangolare.

Figura 7.225.  Torsione [Torsion] 0°

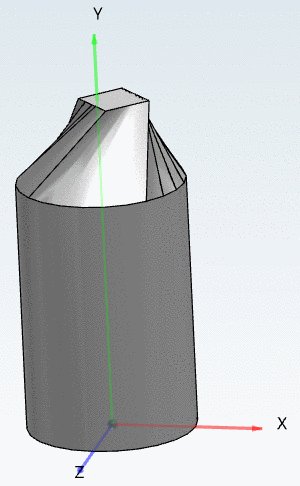

Figura 7.226.  Torsione a [Torsion] 45°

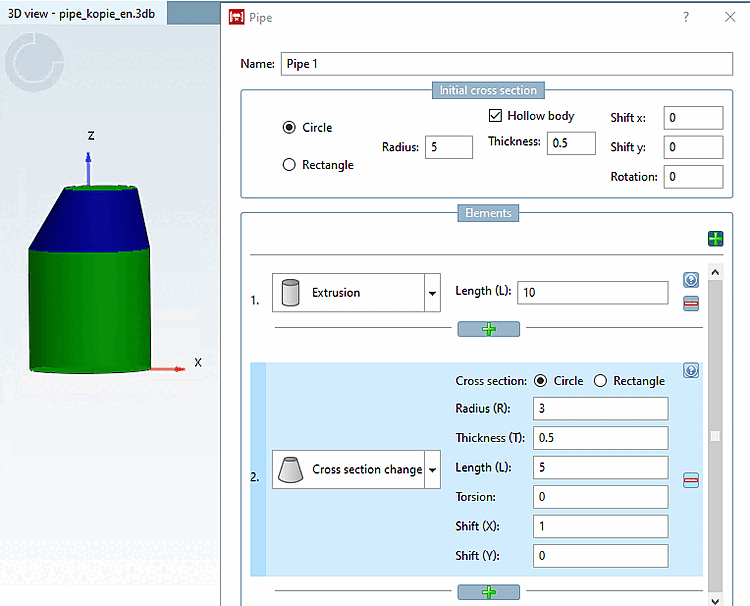

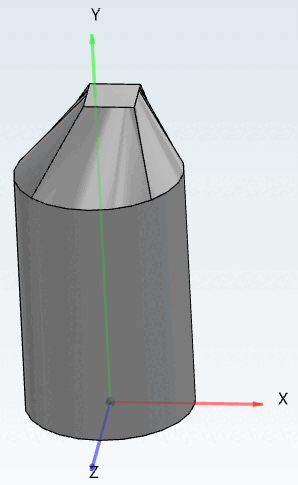

Spostamento: (Spostamento X [Translation X] / Spostamento Y [Translation Y] ) Inserire i valori corrispondenti per determinare una sezione trasversale decentrata sull'elemento terminale.

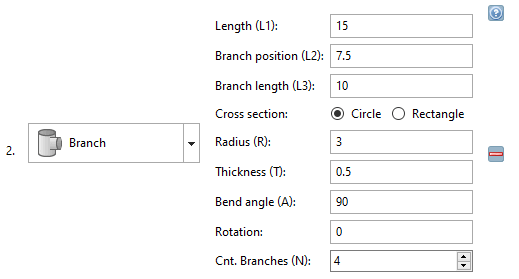

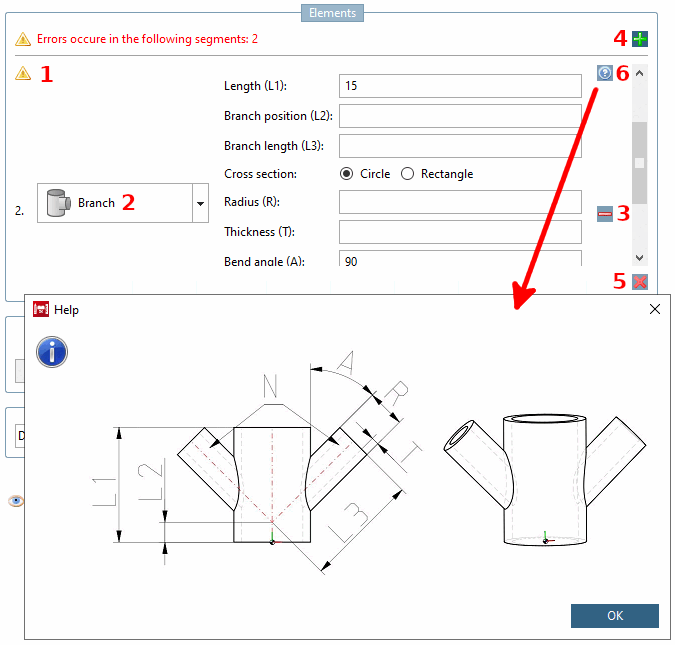

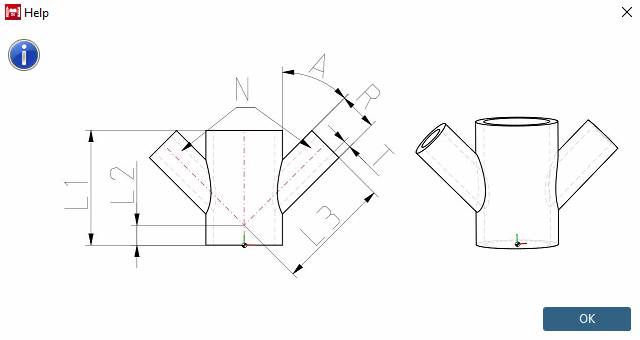

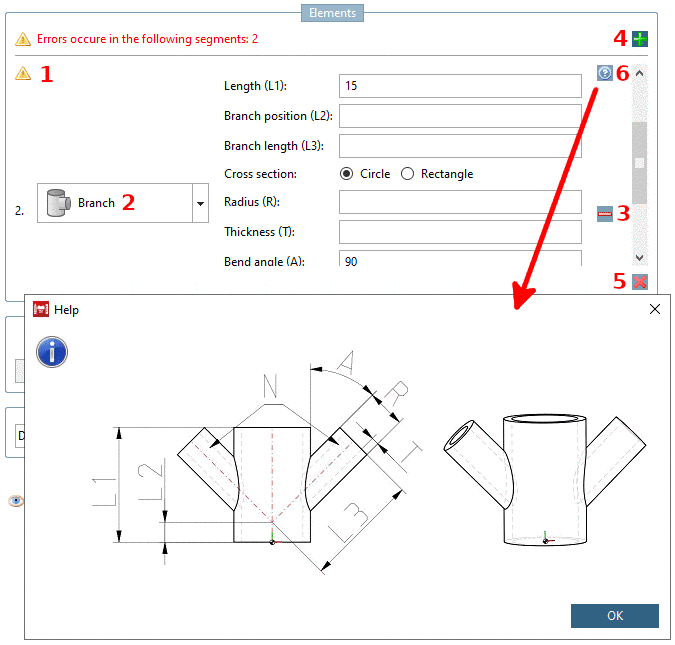

Lunghezza (L1) [Length (L1)]: lunghezza del ramo principale.

Nota Il valore deve essere almeno pari al diametro dei rami laterali (cioè il doppio del valore di r ).

Posizione dei rami (L2) [Branch position (L2)]: Posizione dei rami laterali.

Nota Il valore deve essere almeno pari al raggio (r ) dei rami laterali. In questo modo si garantisce che il ramo laterale poggi completamente sul ramo principale.

Lunghezza dei rami (L3) [Branch length (L3)]: Lunghezza dei rami laterali.

Nota Il valore deve essere almeno la metà del diametro del ramo principale (sezione trasversale di ingresso). Il punto di partenza (invisibile) del ramo laterale è il centro del ramo principale. Se il valore è maggiore del raggio del ramo principale, si assicura che il ramo laterale sporga dal ramo principale.

Sezione trasversale [Cross section] (cerchio [Circle] / rettangolo [Rectangle] ): Selezionare il tipo di sezione trasversale dei rami laterali.

Determinare il raggio (R) [Radius (R)] e lo spessore della parete (T) [Thickness (T)] dei rami laterali. Il campo di immissione in Spessore parete (T) [Thickness (T)] è attivo solo se l'opzione Sezione cava [Hollow body] è attivata in Sezione iniziale [Initial cross section].

Angolo di curvatura (A) [Bend angle (A)]: Rappresenta l'angolo tra il ramo principale e i suoi rami laterali. Per impostazione predefinita, il valore è impostato su "90", che dà luogo a un ramo a forma di "T".

Rotazione [Rotation]: determina l'angolo per la direzione del primo ramo laterale (l'impostazione predefinita è 0° e corrisponde alla direzione dell'asse X).

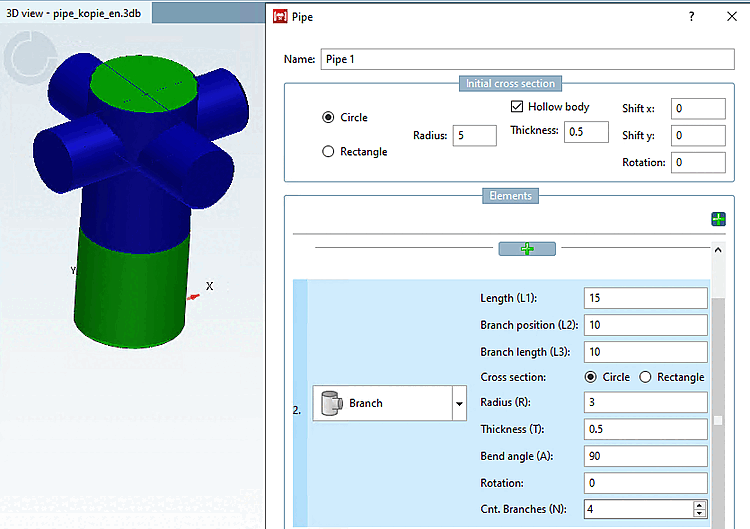

Numero di rami (N) [Cnt. Branches (N)]: determina il numero di rami laterali. I rami laterali sono distribuiti equamente intorno al ramo principale. Questo campo non ammette variabili o espressioni.
