5.10.2.4. Exportation vers le système de CAO

Si vous souhaitez exporter ultérieurement des dérivations spéciales dans le système de CAO, procédez comme suit :

  1. Appelez PARTdataManager dans le menu PARTsolutions via Insertion 2D [Insert 2D] (Insertion modèle [Insert model] ).

  2. Appel à l'exportation :

    [Remarque]Remarque

    La suite du processus dépend du paramètre choisi dans le menu Outils [Extras] -> Paramètres.. [Settings...]. -> Transfert vers la CAO [Export to CAD]. Voir Section 12.1.11, « Page d'onglet "Transfert vers la CAO  »

    • Cliquez directement après avoir sélectionné l’icône composant souhaité sur un CAD transfert [Transfer to CAD] .

      -> La boîte de dialogue Sélectionner la vue à transférer.... [Choose view to pass...] s'ouvre

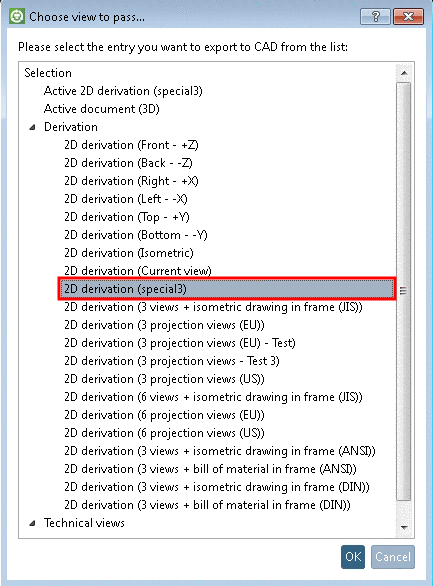

      Boîte de dialogue "Sélectionner la vue à transférer. [Choose view to pass...].."

      Boîte de dialogue "Sélectionner la vue à transférer. [Choose view to pass...].."

      Sélectionnez la dérivation souhaitée et confirmez en cliquant sur OK.

      -> La dérivation est transmise directement à la CAO.

    • Cliquez sur le bouton Dérivation 2D [2D derivation].

      -> La fenêtre d'ancrage Dérivation 2D [2D derivation] s'ouvre.

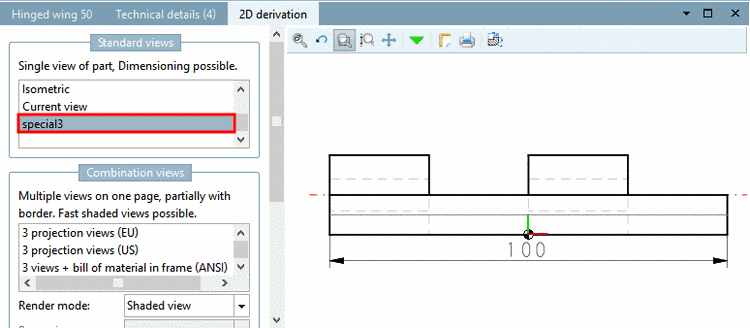

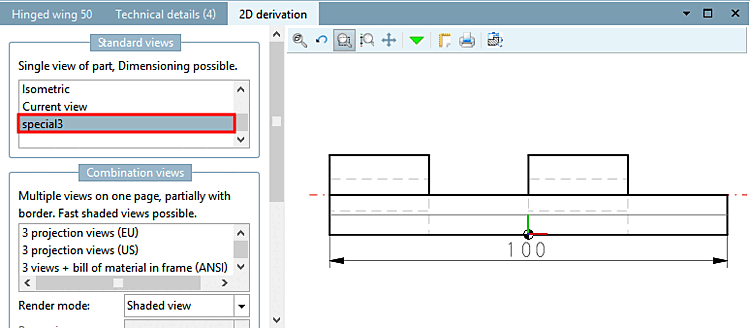

      Dérivation 2D [2D derivation]

      Dérivation 2D [2D derivation]

      Sélectionnez la vue spécifique souhaitée.

      Cliquez sur Transférer vers CAD [Transfer to CAD] .

résultat:

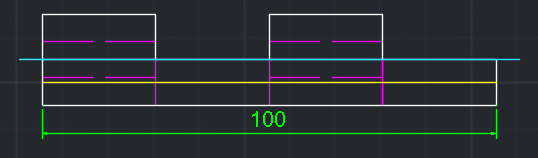

Exemple de résultat dans AutoCAD

Exemple de résultat dans AutoCAD
