5.10.2.4. Esportazione in un sistema CAD

Se si desidera esportare successivamente le derivazioni speciali nel sistema CAD, procedere come segue:

  1. Richiamare PARTdataManager nel menu 3Dfindit tramite Inserisci modello [Insert model].

  2. Chiamata all'esportazione:

    [Nota]Nota

    L'ulteriore procedura dipende dall'impostazione selezionata nel menu Extra [Extras] -> Impostazioni... [Settings...] -> Trasferimento al CAD [Export to CAD]. Vedere Sezione 1.3.13, “Pagina della scheda "Trasferimento al CAD ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione.

    • Fare clic direttamente dopo aver selezionato il componente desiderato su un CAD trasferimento [Transfer to CAD] .

      -> Si apre [Choose view to pass...] la finestra di dialogo Selezionare la vista da trasferire.... [Choose view to pass...]

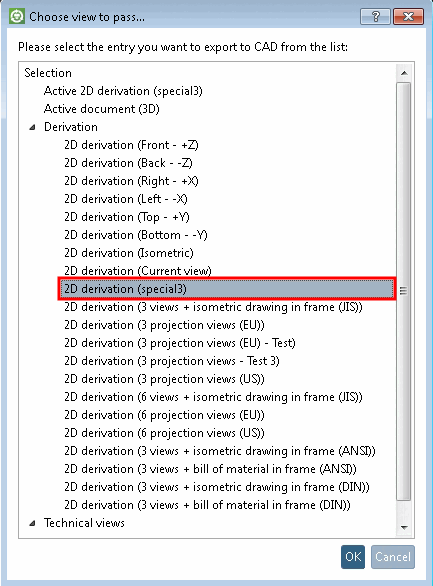

      Finestra di dialogo "Selezionare la vista da trasferire [Choose view to pass...]...".

      Figura 5.769. Finestra di dialogo "Selezionare la vista da trasferire [Choose view to pass...]...".

      Selezionare la derivazione desiderata e confermare con OK.

      -> La derivazione viene trasferita direttamente al CAD.

    • Fare clic sul pulsante Derivazione 2D [2D derivation] .

      -> Si apre la finestra di aggancio della derivazione 2D [2D derivation].

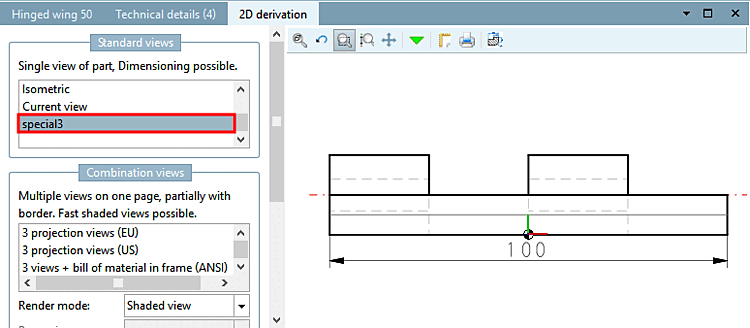

      Derivazione 2D [2D derivation]

      Figura 5.770.  Derivazione 2D [2D derivation]

      Selezionare la vista specifica desiderata.

      Fare clic su Trasferisci in CAD [Transfer to CAD] .

Risultato:

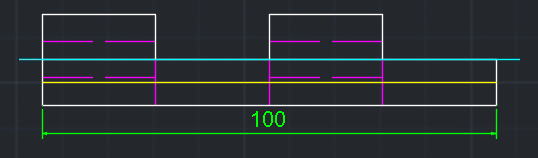

Risultato esemplare in AutoCAD

Figura 5.771. Risultato esemplare in AutoCAD
