5.12.11.29.8.  Mounting Description (CNS_CP|4|7)

Mounting Point décrit à quels endroits du composant d'autres composants peuvent être montés.

Mounting Description décrit la position et l'orientation d'une pièce à laquelle elle peut elle-même être fixée à un composant compatible (rail DIN, directement sur le circuit imprimé, etc.). Pour cette raison, le point d'attache doit être correctement positionné, sinon le composant sera mal aligné.

[Remarque]Remarque

Si l'on se réfère à deux pièces à assembler, cela signifie que l'une a un point d'assemblage classé selon Mounting Point et l'autre un point d'assemblage classé selon Mounting Description. Les deux classes ont une caractéristique Description et celle-ci doit avoir la même valeur pour que les pièces puissent être assemblées.

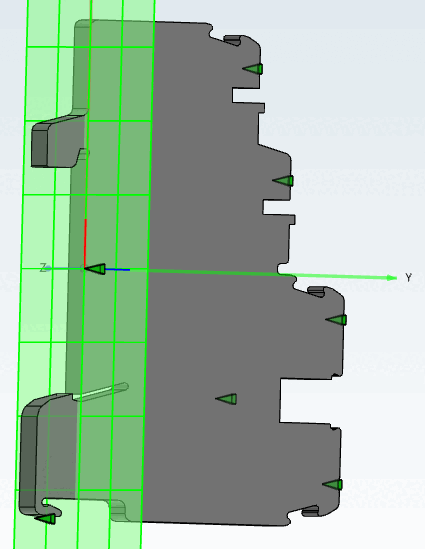

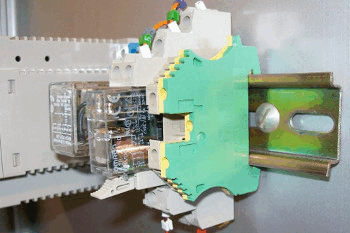

Exemple : Rail DIN (TS35) avec quelques composants électriques montés (borne PE, relais, bloc d'alimentation)

Exemple : Rail DIN (TS35) avec quelques composants électriques montés (borne PE, relais, bloc d'alimentation)

Pour les rails porteurs, il faut tenir compte des points suivants :

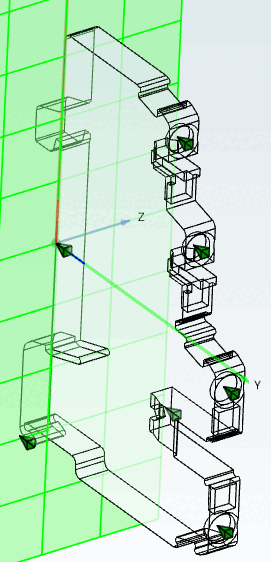

  • Le point d'attache doit se trouver sur le même plan que la surface de l'élément de construction qui est en contact avec le rail de fixation.

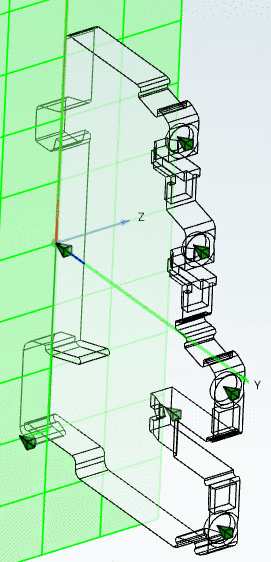

  • Le point d'attache doit se situer au milieu du crochet d'accrochage sur le côté gauche de l'élément de construction.

La procédure de définition d'une Mounting Description est décrite ci-dessous.

  1. Sélectionnez un point d'attache.

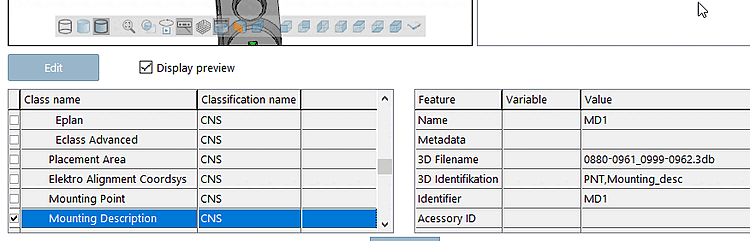

  2. Classez le point d'attache comme Mounting Description (CNS_CP|4|7 ). (Il est préférable qu'un point d'attache ait été créé spécifiquement dans ce but).

  3. Remplissez les caractéristiques comme d'habitude.

  4. Saisissez notamment une valeur pour la caractéristique ID de lien.

    [Remarque]Remarque

    Idéalement, LinkID est unique dans l'ensemble du document.

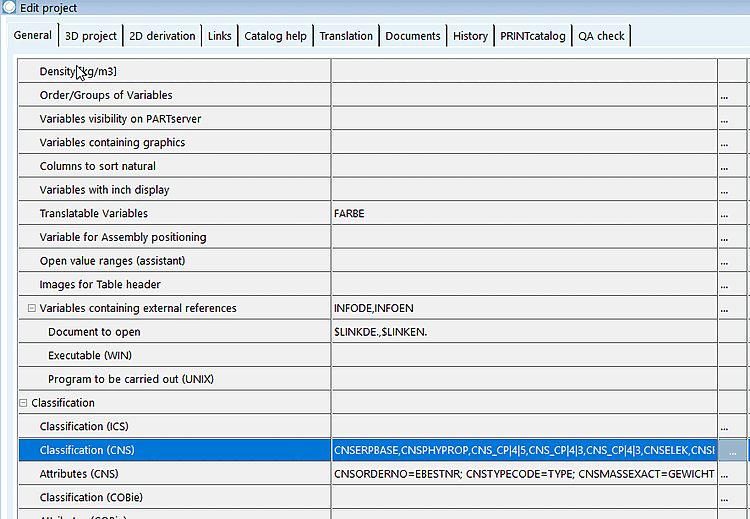

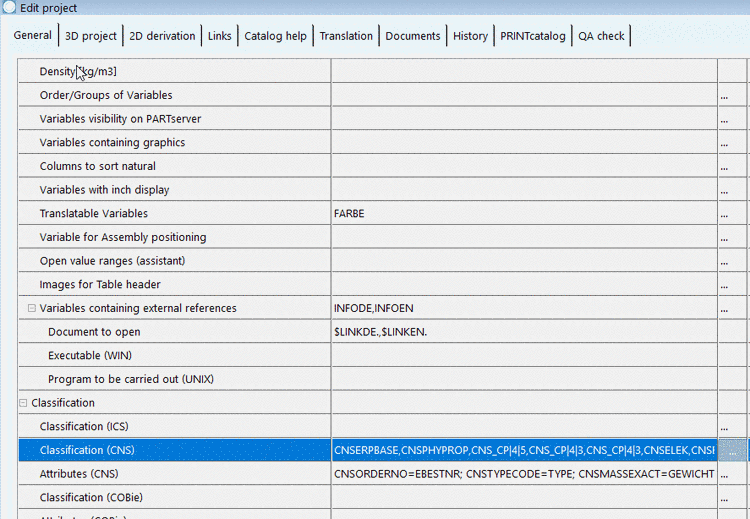

  5. Enregistrez la progression actuelle et passez à la page d'onglet Généralités [General] dans PARTproject.

    Ouvrez ici Classification (CNS).

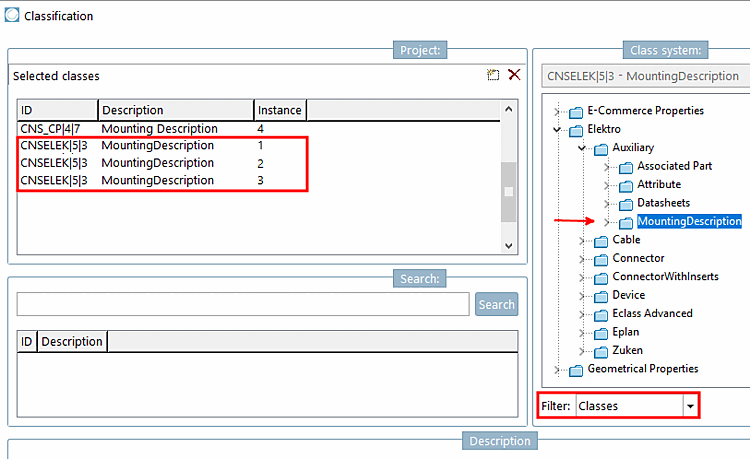

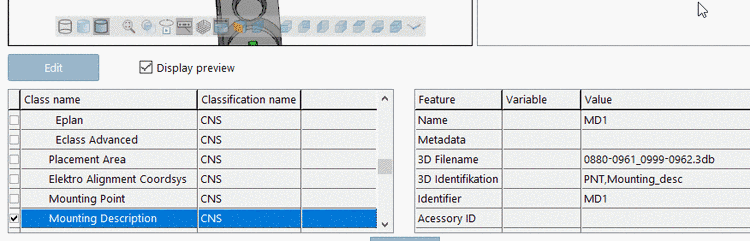

  6. Dans le filtre [Filter], sélectionnez l'option Classes et sous Électro -> Auxiliaire, double-cliquez sur la classe Mounting Description (CNSELEK|5|3 ) pour ajouter le nombre nécessaire d'instances correspondantes (1,2,3,4,...).

    [Remarque]Remarque

    Les instances permettent de contrôler les points de montage sur lesquels l'élément de construction peut être monté ultérieurement.

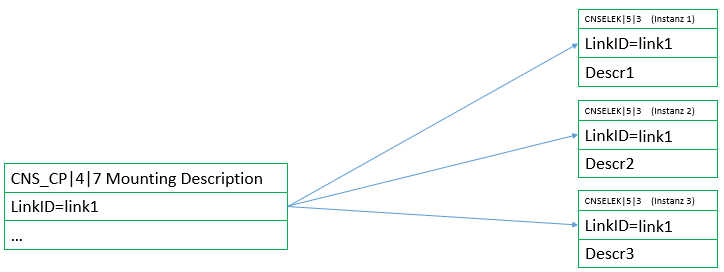

    LinkID doit être rempli avec la même valeur unique aussi bien dans la classe principale (CNS_CP|4|7 ) que dans les sous-classes (CNSELEK|5|3 ).

    "Mounting Description" avec trois entrées

    "Mounting Description" avec trois entrées

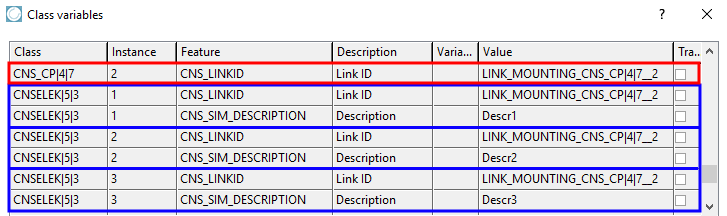

    Exemple dans la boîte de dialogue "Variables de classe [Class variables]

    Exemple dans la boîte de dialogue "Variables de classe [Class variables]

    Le composant peut être monté ultérieurement sur des Mounting Points avec description"Descr1", "Descr2" et "Descr3".

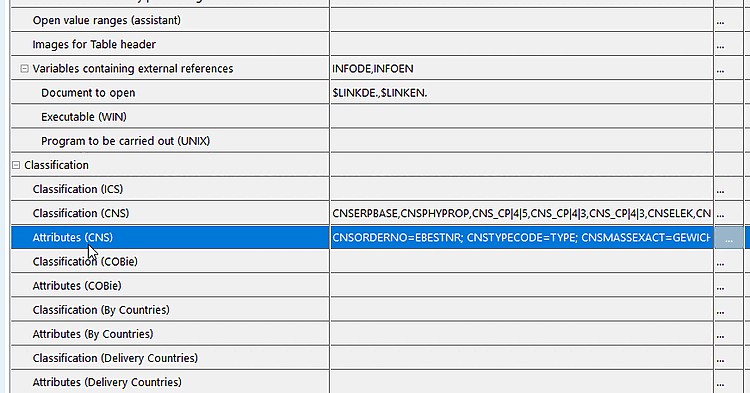

  7. Ouvrez Caractéristiques (CNS).

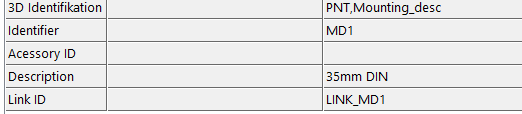

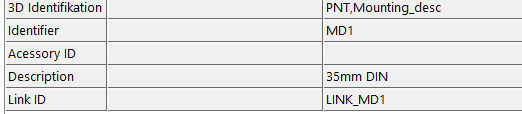

  8. Dans la caractéristique ID de lien, saisissez la même valeur que celle que vous avez déjà attribuée auparavant dans la classe Mounting Description (CNS_CP|4|7 ).

    Saisissez sous Description la désignation qui doit correspondre à la valeur correspondante sous Mounting Point -> Description.

    Dans cet exemple, la valeur TS35 est le type de montage du composant (TS35 = rail DIN 35mm).
