les éléments de fixation tels que les vis, les écrous, les bagues, les goupilles, etc.

Pour des fixations telles que vis, écrous, anneaux, goupilles, etc. peuvent effectuer des coupes dans le Vue 2D. ^[41]

Dans l'image 1 ci-dessous, vous pouvez voir que lorsque la caractéristique de classification correspondante est activée, seule la plaque est coupée et non la vis.

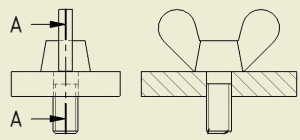

Figure 1 : Vis non coupée

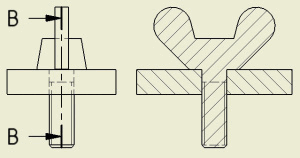

Figure 2 : Vis coupée

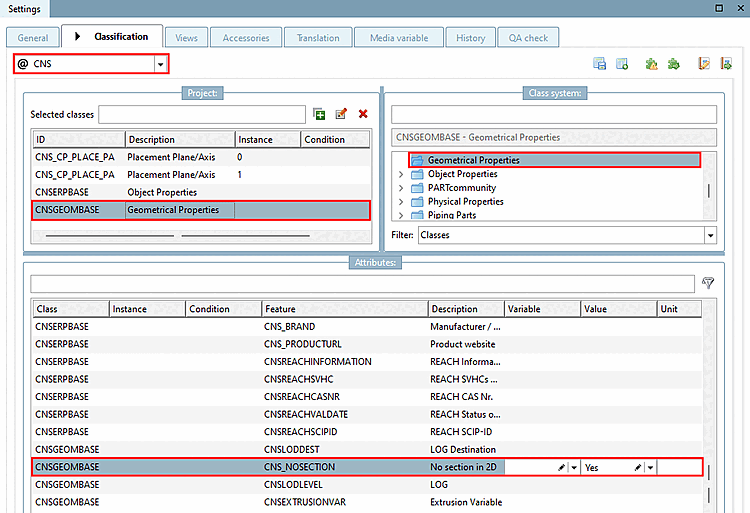

Sous Paramètres [Settings] -> onglet Classification > Sélection de champs de liste @CNS > classe Propriétés géométriques, la fonction CNS_NOSECTION peut être définie sur Yes.

Remarque Dans des cas exceptionnels, il est possible d'intervenir par consultation via le fichier de configuration et de déclarer ainsi certains répertoires/projets. Les modifications locales dans le fichier de projet n'ont pas d'effet, car elles seront perdues lors de la prochaine mise à jour du catalogue.

Important Information pour les clients existants lors de la mise à jour à la V12 : Une mise à jour de la classification CNS et des catalogues concernés est impérative.
