7.9.3.7.3.  Cercle passant par le centre et élément tangent

cercle par centre et Élément tangent [Circle through center point and tangential element] : Créez un cercle basé sur deux Références.

[Remarque]Remarque

Cette fonctionnalité ne sera officiellement disponible que pour les versions futures et, avec la V12.13, elle n'est qu'une version de test interne et est donc masquée dans la version standard.

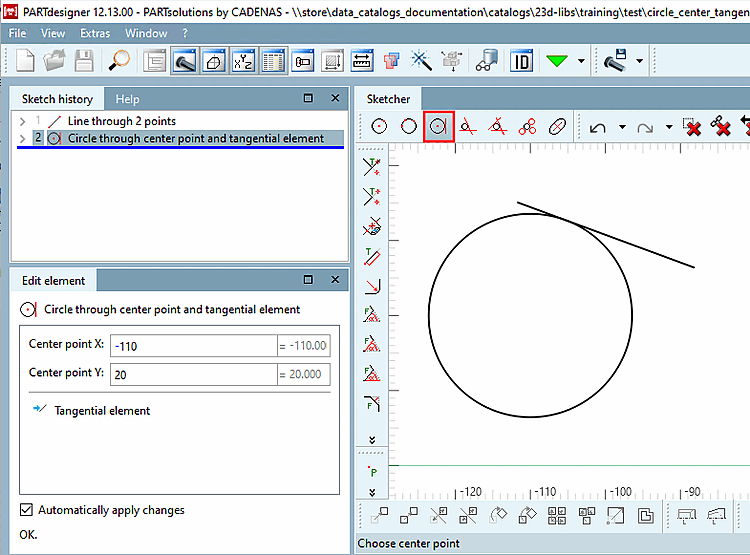

Cercle passant par le centre sur le système de coordonnées et le centre d'un côté du quadrilatère

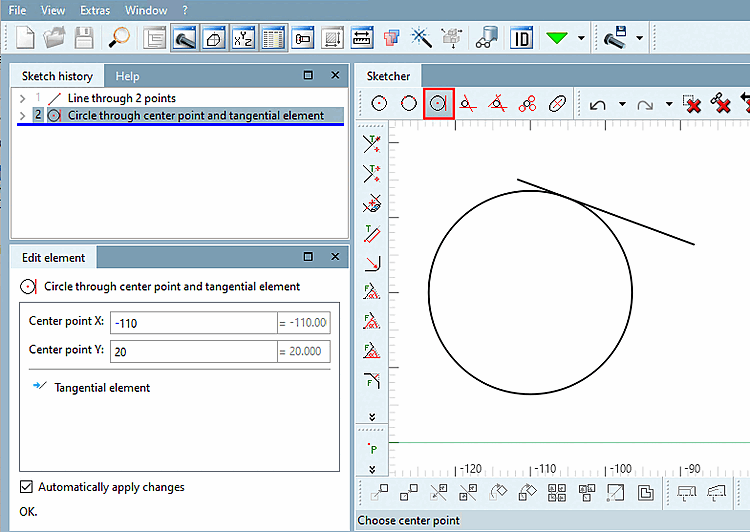

Cercle passant par le centre sur le système de coordonnées et le centre d'un côté du quadrilatère

Pour créer un cercle en déterminant un point central et un élément tangent, procédez comme suit :

  1. Dans la barre d'outils, sélectionnez Cercle par le centre et Élément tangentiel [Circle through center point and tangential element].

  2. Sélectionnez le centre du cercle à créer.

    Vous pouvez cliquer sur un point existant sur un élément ou créer un point de formule.

  3. Déterminez l'élément tangentiel avec le deuxième clic.

    Vous pouvez cliquer sur un point existant sur un élément ou créer un point de formule.

  4. Si nécessaire, ajustez les valeurs dans la fenêtre du docking Éditer l'élément [Edit element].
