7.9.3.7.3. Kreis durch Mittelpunkt und Tangentialelement

Kreis durch Mittelpunkt und Tangentialelement [Circle through center point and tangential element]: Erstellen Sie einen Kreis anhand von zwei Referenzen.

[Hinweis]Hinweis

Dieses Feature steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12.13 nur eine interne Testversion und daher im Standard ausgeblendet.

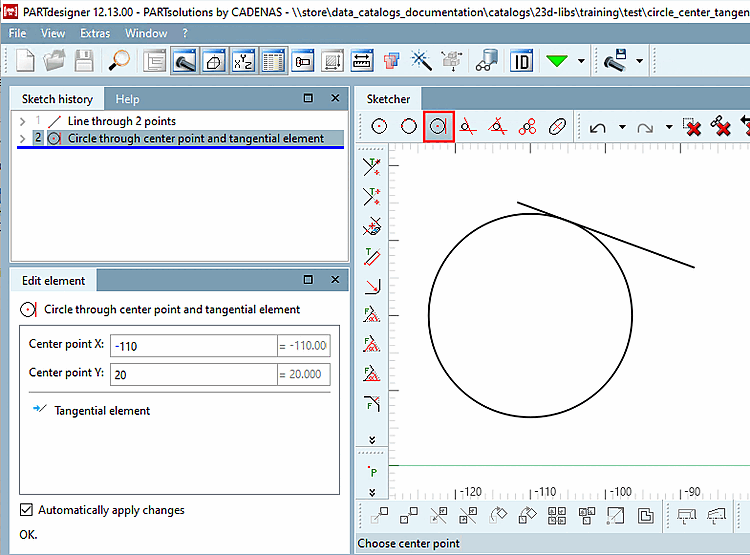

Kreis über Mittelpunkt auf dem Koordinatensystem und Mittelpunkt einer Seite des Vierecks

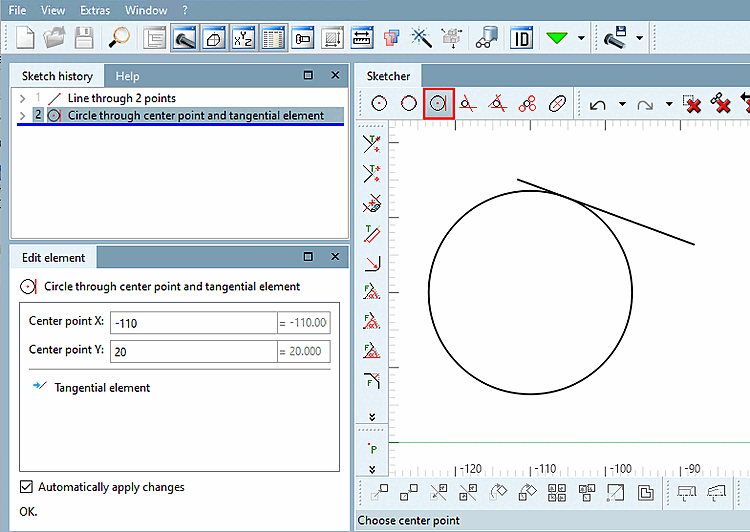

Kreis über Mittelpunkt auf dem Koordinatensystem und Mittelpunkt einer Seite des Vierecks

Um einen Kreis über die Bestimmung eines Mittelspunkt und eines Tangentialelements zu erstellen, gehen Sie wie folgt vor:

  1. Wählen Sie in der Toolbar Kreis durch Mittelpunkt und Tangentialelement [Circle through center point and tangential element] aus.

  2. Wählen Sie den Mittelpunkt des zu erstellenden Kreises aus.

    Sie können einen bestehen Punkt auf einem Element anklicken oder einen Formelpunkt erstellen.

  3. Bestimmen Sie mit dem zweiten Klick das Tangentialelement.

    Sie können einen bestehen Punkt auf einem Element anklicken oder einen Formelpunkt erstellen.

  4. Wenn nötig, passen Sie die Werte im Dockingfenster Element editieren [Edit element] an.
