7.9.3.7.3.  Circonferenza passante per il punto centrale e l'elemento tangenziale

cerchio per centro e Elemento tangenziale [Circle through center point and tangential element]: Crea un cerchio basato su due Riferimenti.

[Nota]Nota

Questa funzione è disponibile ufficialmente solo per le versioni future ed è solo una versione di prova interna con la V12.13 e quindi è nascosta per impostazione predefinita.

Cerchio sul punto centrale del sistema di coordinate e sul punto centrale di un lato del quadrilatero.

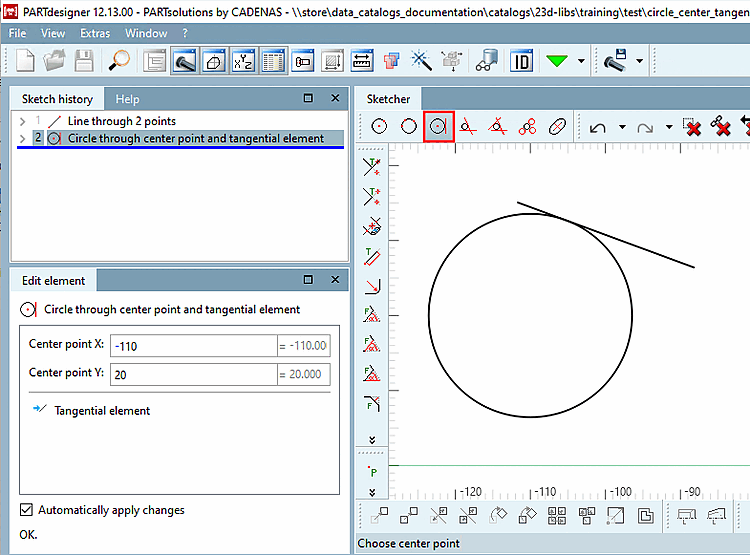

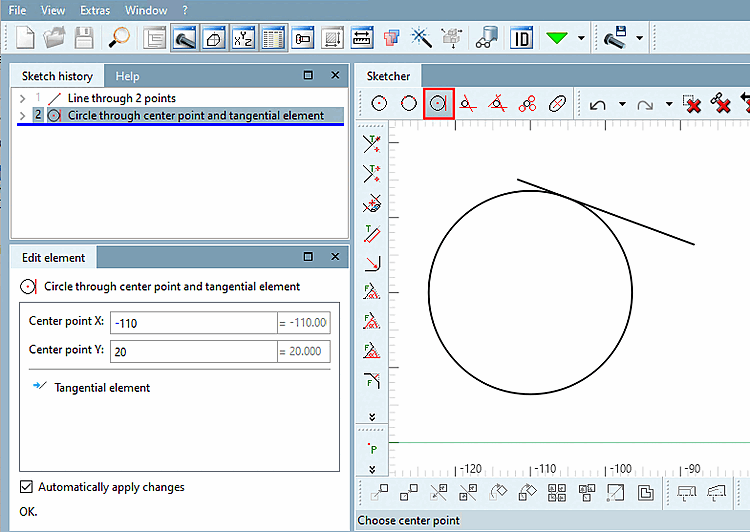

Figura 7.732. Cerchio sul punto centrale del sistema di coordinate e sul punto centrale di un lato del quadrilatero.

Per creare un cerchio determinando un punto centrale e un elemento tangenziale, procedere come segue:

  1. Selezionare Cerchio passante per il punto centrale ed Elemento tangenziale [Circle through center point and tangential element] nella barra degli strumenti.

  2. Selezionare il punto centrale del cerchio da creare.

    È possibile fare clic su un punto esistente di un elemento o creare un punto formula.

  3. Determinare l'elemento tangenziale con il secondo clic.

    È possibile fare clic su un punto esistente di un elemento o creare un punto formula.

  4. Se necessario, regolare i valori nella finestra di aggancio Modifica elemento [Edit element].
