7.9.3.7.4.  Cerchio tangente a 2 elementi (cerchio/linea/arco)

circolare tangenzialmente a 2 elementi (Cerchio/Reta/Arco): [Create circle tangent to 2 elements (circle/line/arc)] Cerchio tangenziale di linee, archi e Crea cerchi.

Esempio: cerchio tra gli assi delle coordinate.

  1. Fare clic sul primo elemento da influenzare.

  2. Fare clic sul secondo elemento da influenzare.

  3. Trascinare il cerchio al raggio desiderato e fissarlo con un clic del mouse.

  4. Se necessario, regolare il raggio nella finestra di aggancio Modifica elemento [Edit element].

Cerchio tangente a 2 elementi (cerchio/linea/arco) [Create circle tangent to 2 elements (circle/line/arc)]

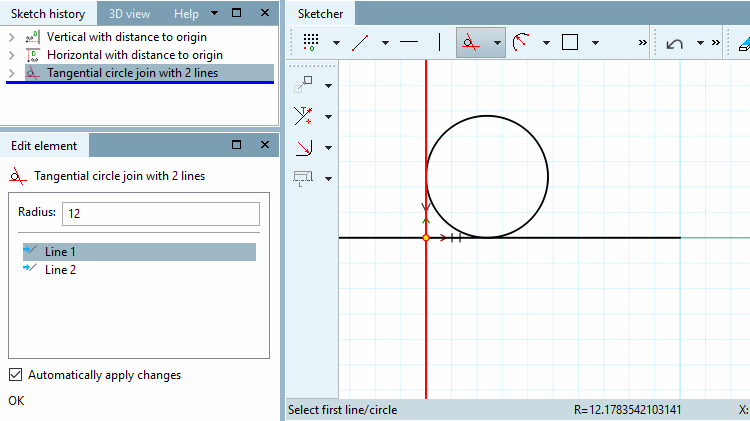

Figura 7.733.  Cerchio tangente a 2 elementi (cerchio/linea/arco) [Create circle tangent to 2 elements (circle/line/arc)]
