7.14. PARTdesigner : Éditeur graphique de groupes de construction
7.14.3. Lien avec d'autres éléments de PARTdesigner |  |
| Précédent | Suivant |

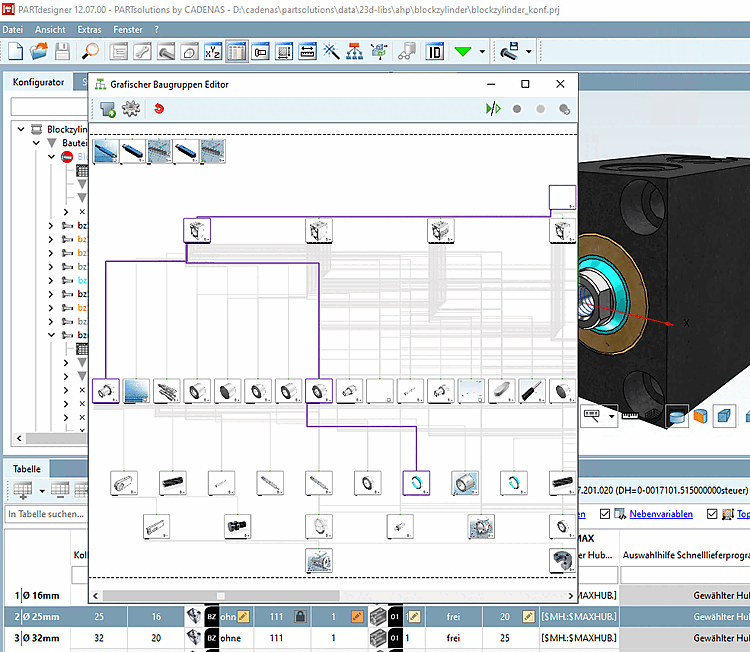

Si une variante concrète de l'assemblage est choisie en sélectionnant une ligne du tableau, toutes les pièces/assemblages utilisés et les règles correspondantes de cette configuration sont marqués en violet dans l'éditeur graphique des assemblages (voir Fig. „Sélection d'une configuration d'assemblage“).

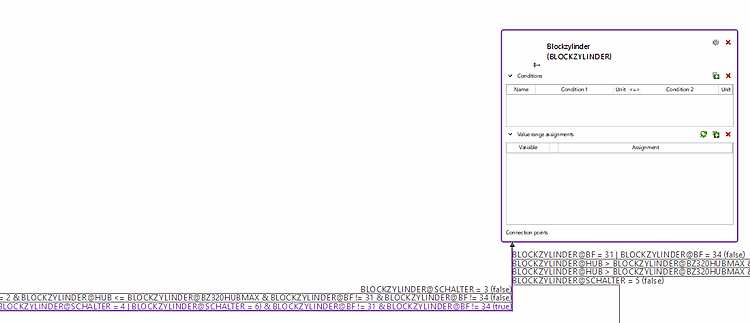

De plus, les conditions des règles et le résultat résolu sont respectivement affichés sur la ligne horizontale des règles (voir Fig. „Conditions de règle résolues“).

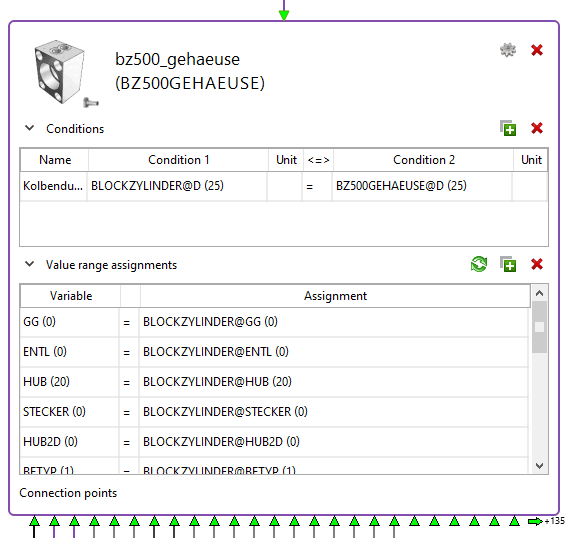

Les conditions et les affectations de plages de valeurs sont également résolues et les résultats sont affichés dans les cellules du tableau (voir Fig. „Conditions résolues et affectations de plages de valeurs“).

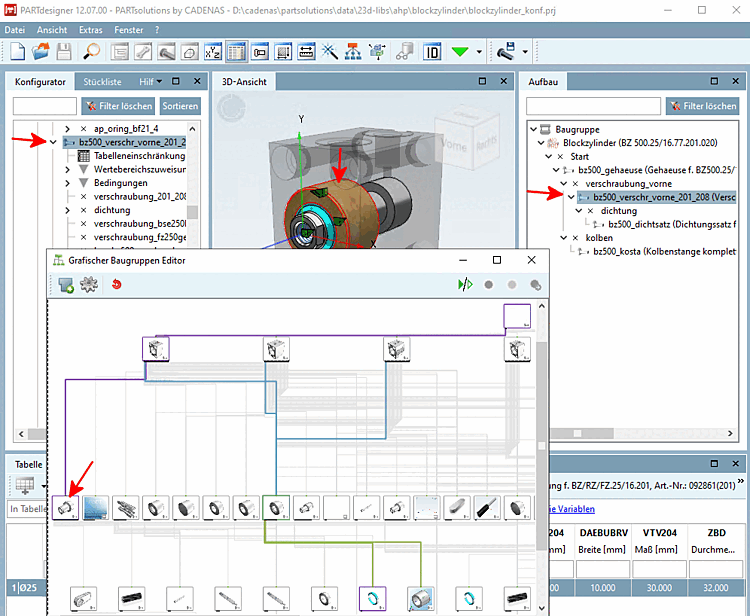

Lorsqu'un élément est sélectionné dans l' éditeur d'assemblage graphique, il est également affiché dans la fenêtre d'accueil du configurateur [Configurator] et, si elle existe, dans la fenêtre d'accueil de la vue 3D [3D view] et de la structure [Assembly] (liste de structures) (voir Fig. „Liens transversaux“). Cela fonctionne également dans l'autre sens, dans la mesure où cela est logiquement possible.
