Les points d'attache d'une pièce ou d'un sous-assemblage sont représentés comme d'habitude par des triangles verts sous la pièce (le sous-assemblage). Lorsque vous passez la souris sur un point d'attache ou que vous le sélectionnez, son nom apparaît.

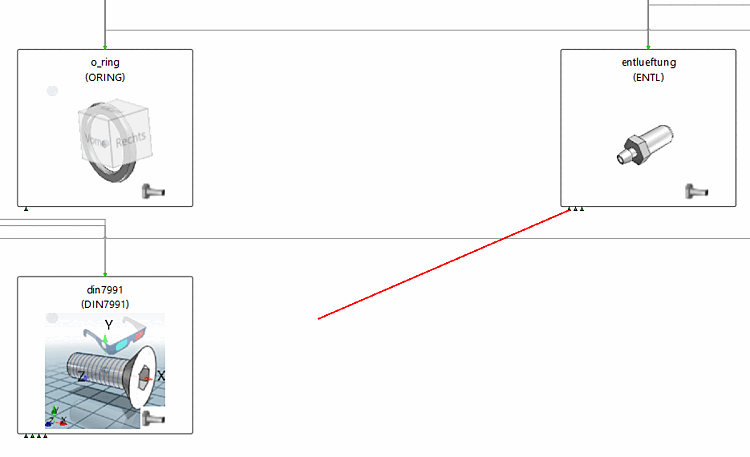

En cliquant avec le bouton droit sur un port et en choisissant Nouvelle règle [New rule], une ligne rouge mobile apparaît (voir Fig. „ Nouvelle règle [New rule] “).

Nouvelle règle [New rule]

Lorsque vous cliquez sur une pièce (ou un sous-assemblage) ou sur l'un des points d'attache, une boîte de dialogue apparaît pour vous permettre d'attribuer une nouvelle règle. Si vous saisissez un nom et le confirmez, une nouvelle règle est générée.

Si un point d'attache a des règles, il est trié vers la gauche, ce qui permet d'identifier plus rapidement les points d'attache.

S'il y a plus de points d'attache que d'espace disponible sous la pièce (ou le sous-assemblage), une flèche verte s'affiche ainsi qu'un numéro qui chiffre les points d'attache cachés (voir Fig. „Nœuds avec ports“). Un clic droit sur la flèche verte permet de sélectionner un des points d'attache supplémentaires dans une liste. La flèche n'obtient le point d'attache sélectionné que tant qu'il n'est pas désélectionné!

En double-cliquant sur un point d'ajout, il est sélectionné et la pièce (ou le sous-assemblage) correspondante est centrée dans l'éditeur.

Une règle est représentée par trois lignes, deux verticales et une horizontale. Elle commence au bas du nœud, au point d'attache d'une pièce ou d'un sous-assemblage et se termine au sommet d'un nœud, au point d'attache fictif d'une pièce ou d'un sous-assemblage. Lorsque vous passez la souris sur une règle ou que vous la sélectionnez, le nom et le point d'attache cible s'affichent. Si la règle a une condition, celle-ci est également affichée.

Un clic droit sur une arête ouvre un menu contextuel avec les commandes suivantes :

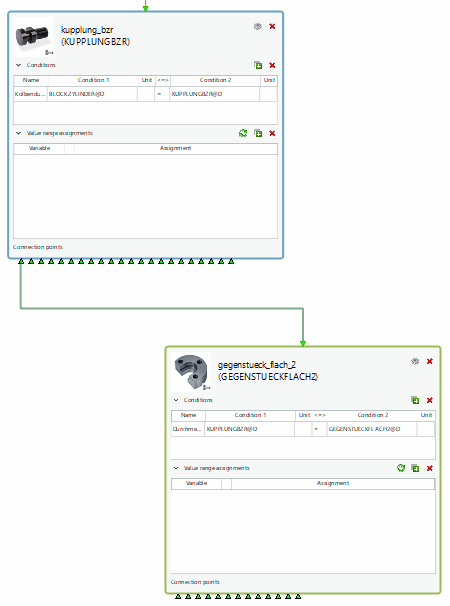

Si vous passez la souris sur une règle (c.-à-d. une arête) ou si vous la sélectionnez, la pièce/sous-ensemble source et la pièce/sous-ensemble cible sont également sélectionnés (dans des couleurs différentes) (voir Fig. „Arête sélectionnée“).

Arête sélectionnée

En double-cliquant sur une règle, celle-ci est sélectionnée et centrée dans l'éditeur avec sa pièce ou son sous-assemblage source et cible. Dans le menu contextuel de la règle, il est également possible de sélectionner sa pièce ou son sous-ensemble source ou cible. En cliquant dessus, la pièce/sous-assemblage correspondante est sélectionnée et centrée.

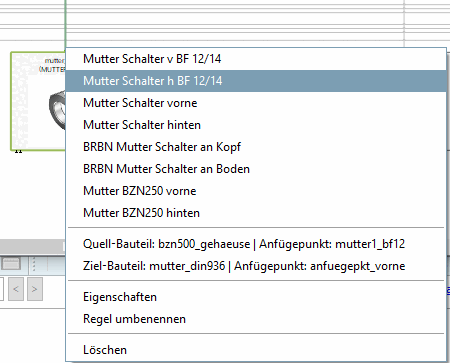

Il est possible que plusieurs règles se superposent exactement. Dans ce cas, vous pouvez sélectionner une seule règle dans la pile par un clic droit sur un point contenant plusieurs règles et choisir la règle dans une liste (voir Fig. „Sélectionner une règle dans la pile“). Si vous passez simplement la souris sur une règle de la liste, la règle correspondante est sélectionnée.

Sélectionner une règle dans la pile
