Enrichir le catalogue avec des informations PDT
5.12.11.26.2.2. Conseils pour les modélisateurs |  |
| Précédent | Suivant |
Ce qui suit a pour but d'aider les modélisateurs à respecter certaines conditions générales afin que les scripts puissent être exécutés sans erreur.
Un numéro de commande doit être classifié (CNSORDERNO), car l'importateur détermine la pièce par la recherche du numéro de commande.
CNSTYPECODE ne fonctionne pas ici, car les importations en pipeline passent uniquement par CNSORDERNO (il est peut-être déjà modifié, mais pas encore vérifié)
La colonne des numéros de commande doit être un champ de texte. Les champs numériques entraînent des problèmes avec les classifications.
Champs de plage de valeurs: si le numéro de commande est dynamique, c'est-à-dire qu'il est modifié par des champs de plage de valeurs (champs jaunes), l'importation ne fonctionne que partiellement.
Les classifications sont certes toutes écrites et affichées correctement, mais les valeurs qui entrent dans le tableau (par ex. DESCRIPTION_SHORT, DESCRIPTION_LONG, TYPECODE) s'écrasent toujours mutuellement, de sorte que la dernière valeur se trouve à la fin dans le tableau.
-> Il faut vérifier si les zones de plage de valeurs doivent être résolues en dur
N'utilisez pas le même élément dans plusieurs assemblages ! (Seul le premier obtiendrait la classification).
-> Les points d'attache doivent être uniques. Cela n'est possible que sur la base de projets autonomes.

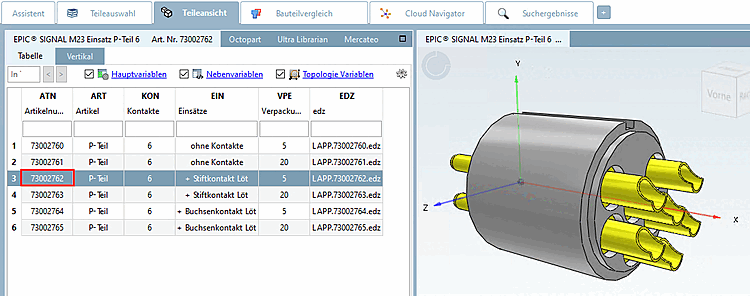

N'utilisez pas la même pièce détachée plusieurs fois dans un assemblage !

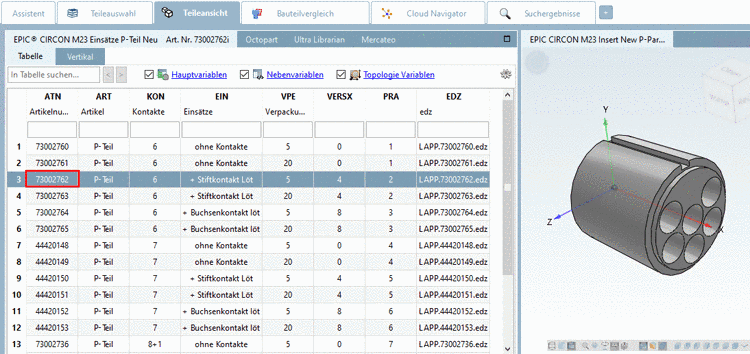

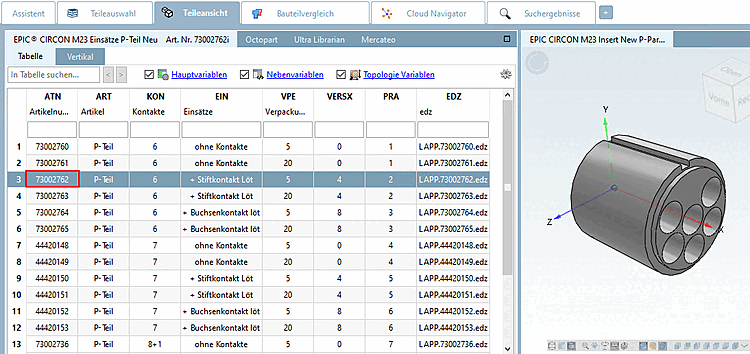

-> Dans ce cas, il vaut mieux créer un projet indépendant (avec d'autres noms de points d'attache) à partir de la copie géométrique.
Si les points d'ajout ont le même nom, seule la première subdivision recevra les données de classification.
N'utilisez pas la même pièce en tant qu'élément individuel indépendant ET au sein d'un assemblage !
-> Dans ce cas, il vaut mieux créer un projet indépendant (avec d'autres noms de points d'attache) à partir de la copie géométrique.
De manière optimale, le NB devrait être unique et non traduisible dans les sous-parties des assemblages.
Si le NB contient également un numéro de commande, il est unique. Mais en règle générale, les sous-parties ne contiennent pas de numéro de commande.
Les modélistes et l'équipe d'électriciens doivent travailler en étroite collaboration afin d'éviter les doublons !
Certaines colonnes de variables doivent être remplies manuellement, d'autres sont remplies automatiquement par script.
