Quanto segue ha lo scopo di aiutare i modellatori a rispettare alcune condizioni del framework in modo che gli script possano essere eseguiti senza errori.
Un numero d'ordine deve essere classificato (CNSORDERNO), poiché l'importatore determina il pezzo attraverso la ricerca del numero d'ordine.
CNSTYPECODE non funziona in questo caso, poiché le importazioni della pipeline vengono eseguite solo tramite CNSORDERNO (potrebbe essere già stato modificato, ma non è stato ancora controllato).
Lacolonna del numero d'ordine deve essere un campo di testo. I campi numerici creano problemi con le classificazioni.
Campi a valore: se il numero d'ordine è dinamico, cioè cambia a causa di campi a valore (campi gialli), l'importazione funziona solo parzialmente.
Le classificazioni sono tutte scritte e visualizzate correttamente, ma i valori aggiunti alla tabella (ad esempio DESCRIPTION_SHORT, DESCRIPTION_LONG, TYPECODE) si sovrascrivono sempre l'un l'altro, in modo che l'ultimo valore finisce nella tabella.
-> Verificare se i campi dell'intervallo di valori devono essere risolti in modo rigido.
Non utilizzare lo stesso pezzo singolo in più gruppi! (Solo il primo riceverà la classificazione).
-> I punti di connessione devono essere unici. Questo è possibile solo sulla base di progetti indipendenti.
Non utilizzare lo stesso pezzo singolo più di una volta in un assemblaggio!
-> In questo caso, è meglio creare un progetto separato (con nomi di punti di connessione diversi) dalla copia geometrica.
Se i punti di connessione hanno lo stesso nome, solo la prima sottoparte riceverà i dati di classificazione.

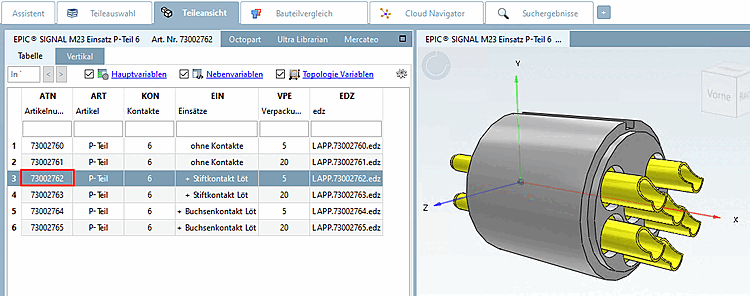

Non utilizzare lo stesso pezzo come pezzo singolo separato e all'interno di un gruppo!

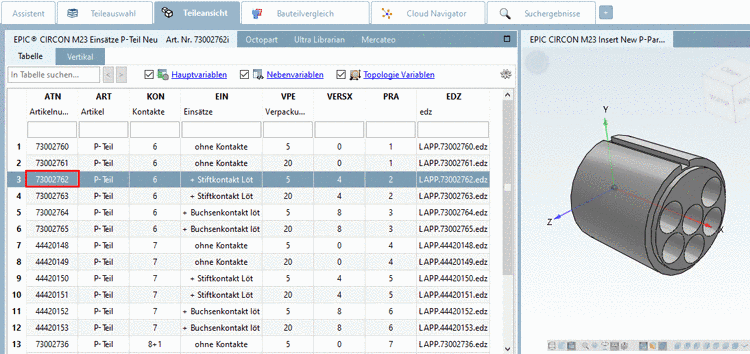

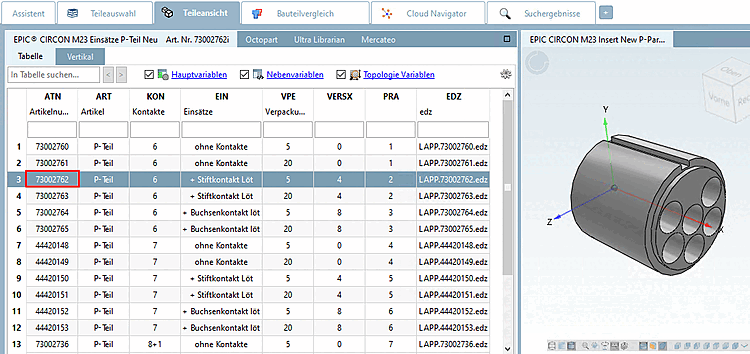

-> In questo caso, è meglio creare un progetto separato (con nomi di punti di connessione diversi) dalla copia geometrica.
Idealmente, l'NB nelle sottoparti degli assiemi dovrebbe essere unico e non traducibile.
Se l'NB contiene anche un numero d'ordine, è unico. Di norma, tuttavia, le sottoparti non contengono un numero d'ordine.
I modellatori e il team elettrico devono lavorare a stretto contatto per evitare la duplicazione del lavoro!
Alcune colonne di variabili devono essere compilate manualmente, altre vengono compilate automaticamente tramite script.
