5.12.11.29. Classification des pièces électriques - Tutoriel 5.12.11.29.1.
Points à ajouter Généralités
|  |
| Précédent | Suivant |
Représentation des points d'attache

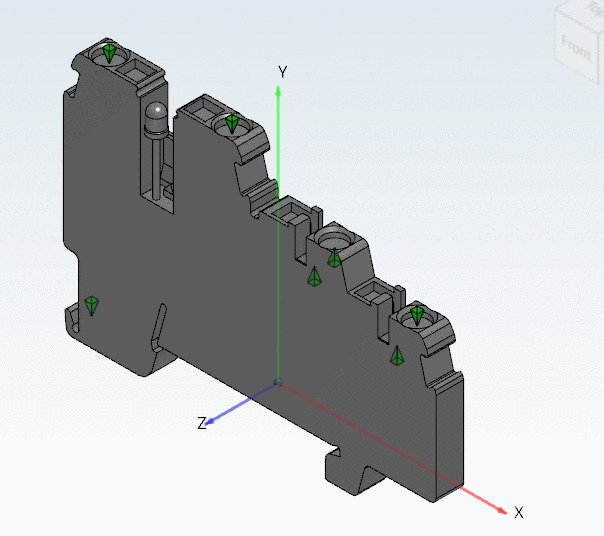

Les points d'attache sont représentés dans les vues 3D par de petites pyramides vertes.
Les points d'attache servent à différentes fins. Les plus importants pour l'électro-classification sont les suivants :
Déterminer la position et l'orientation des raccordements électriques
Détermination de l'orientation du composant (l'orientation dans le fichier *.3db correspond rarement à l'orientation nécessaire dans le programme ECAD)
Détermination des points de fixation [Mounting Points] (par exemple pour les accessoires)
Orientation et positionnement des points d'attache
Les connexions électriques doivent être correctement orientées et positionnées. (Les détails à ce sujet ne font pas partie de ce tutoriel, car les connaissances de modélisation correspondantes sont supposées à ce stade).

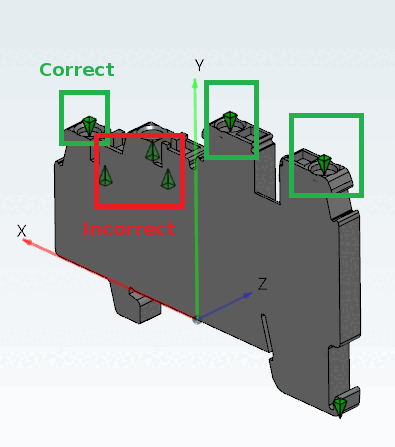

Les points d'assemblage doivent être orientés de manière à ce que le bas de la pyramide soit dirigé vers la pièce à raccorder (par ex. câble à insérer, connecteur).
