Cliquez sur le bouton Sélectionner une forme standard éditable [Select an editable default shape].

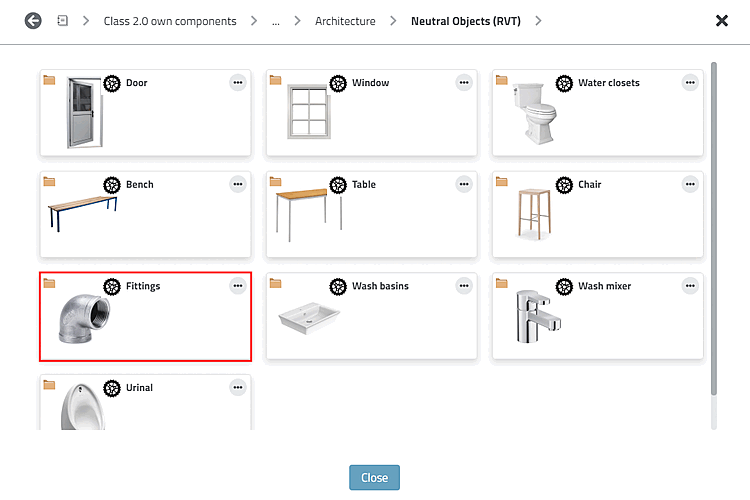

Naviguez vers une pièce propre Class 2.0 adaptée (ici dans l'exemple "coude de tuyau avec bride").

Éléments propres à la classe 2.0 -> Objets neutres

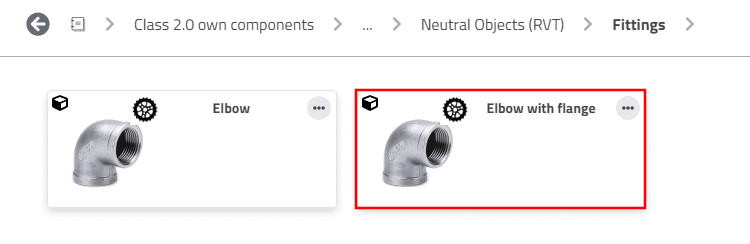

Coude de tuyau avec bride

Ouvrez la pièce en double-cliquant dessus.

-> La boîte de dialogue des paramètres s'ouvre.

Dialogue de paramétrage

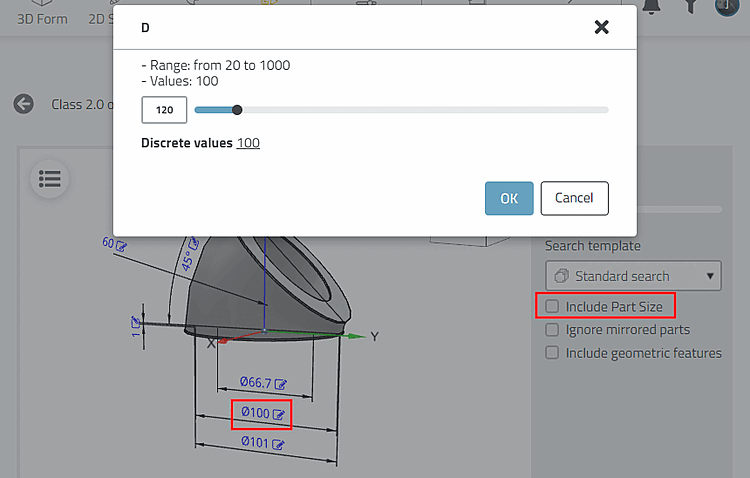

Ajuster les valeurs des variables ajustables directement dans l’aperçu 3D jusqu’à ce que le modèle adapté à vos besoins.

Remarque Définissez d'abord le diamètre extérieur du coude, puis le diamètre intérieur et celui de la bride. (Le diamètre intérieur ne peut pas être plus grand que le diamètre extérieur).

Définir des valeurs

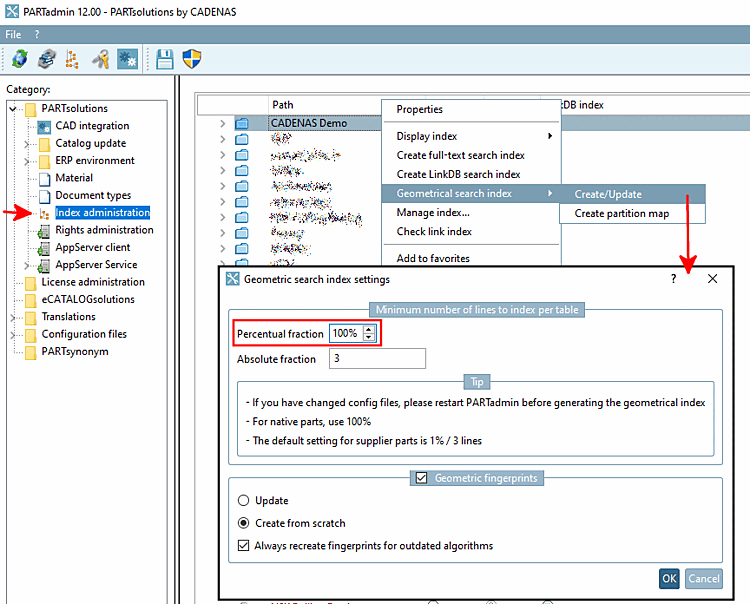

Remarque Veillez à ce que l'option Inclure la taille des composants [Include Part Size] soit désactivée, car dans les catalogues de fabricants, toutes les lignes par tableau ne sont pas indexées géométriquement par défaut. Sinon, vous risquez d'obtenir zéro résultat. Si vous avez désactivé l'option, il vous suffit de déterminer et de sélectionner après coup la ligne de tableau correspondante dans le tableau du résultat positif. Pour la même raison, fixez la similitude minimale requise à 70. Pour les parties propres, 100% de toutes les lignes sont généralement indexées par tableau. Une indexation à 100% peut être rattrapée à tout moment sur le plan administratif. Si une indexation à 100% est donnée, le moyen le plus rapide d'atteindre l'objectif est bien sûr d'activer l'option Inclure la taille des composants [Include Part Size]. PARTadmin -> Gestion des index [Index administration] -> Index de recherche géographique [Geometrical search index] -> Créer/Mettre à jour [Create/Update] -> Pourcentage [Percental fraction]

Ici, dans l'exemple, nous mettons 118, 120 et 124.

Valeurs légales

Cliquez enfin sur Appliquer et rechercher [Apply and search].

-> Les résultats de la recherche s'affichent (élargissez éventuellement l'espace de recherche).

Résultats de la recherche

Ouvrez le composant Noro.

-> Le composant est affiché avec une taille différente (car une taille adaptée n'est au moins pas indexée).

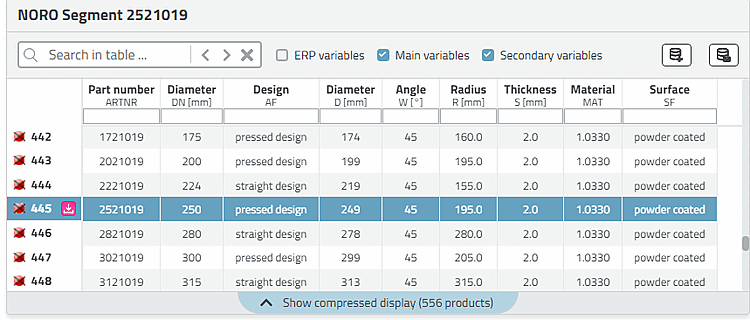

Partie Résultats dans la vue Pièces

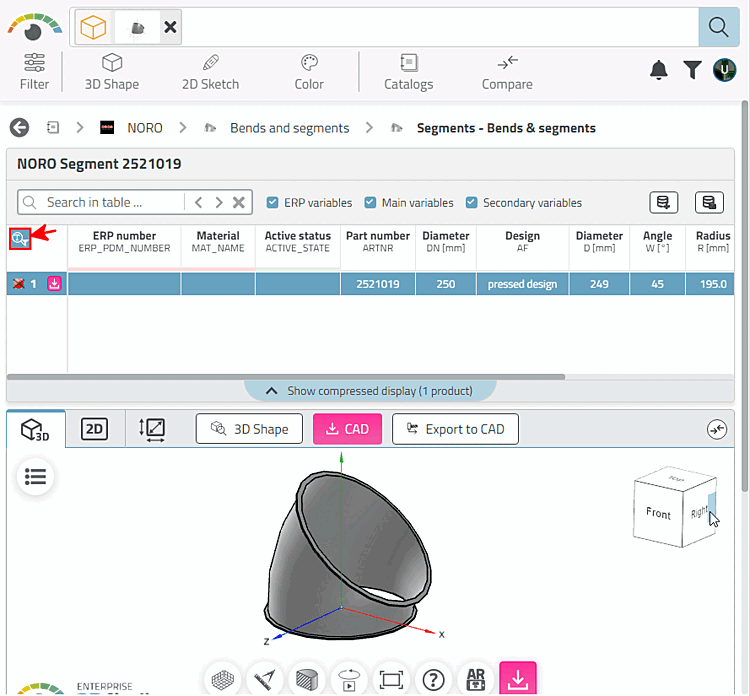

Cliquez sur l’icône filtre de résultats de recherche pour [Search filter on/off] afficher le tableau complet et vérifier si La taille appropriée est incluse.

Tableau non filtré

Filtrez le tableau en fonction du diamètre et de l'angle. Inscrivez "diamètre 110-130" et "angle 45".

Filtrer le tableau par "diamètre" et "angle

Cliquez sur l’icône pièce pour comparer . [Add part to compare]

-> La pièce est chargée dans le comparateur de pièces.

-> Cela est visible à l'aide du numéro dans le bouton Comparaison [Compare].

Cliquez sur le bouton Comparaison [Compare].

-> La boîte de dialogue Comparaison de pièces [Part compare] s'ouvre.

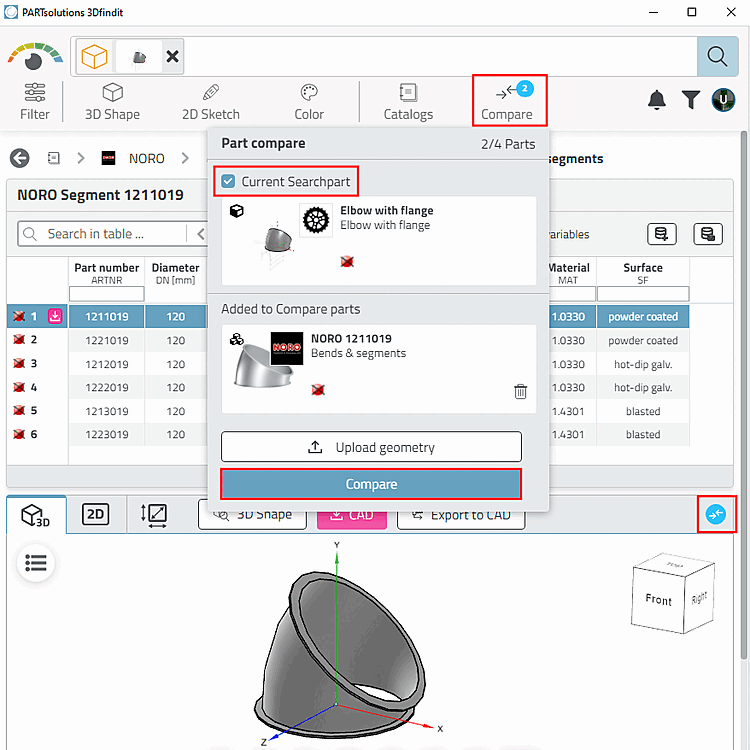

Activez l'option Utiliser la pièce de recherche actuelle de la recherche de forme 3D [Use current search part from 3D Shape Search].

-> Le numéro dans le bouton Comparaison [Compare] augmente d'un compteur.

Ouvrir la comparaison des pièces

Cliquez sur le bouton Comparer [Compare].

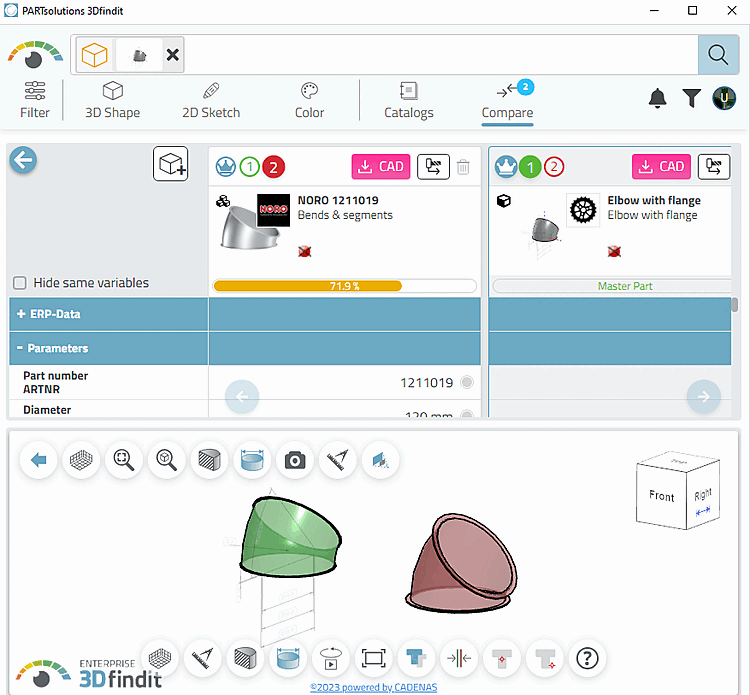

-> La partie recherche et la partie résultats s'ouvrent en comparaison.

Comparaison des pièces

Cliquez sur le bouton Rotation originale et position centrée sur l'élément [Original rotation and centered position].

Aligner automatiquement les composants

Sélectionner la pièce dans l'un des états superposés. Déplacez et/ou faites pivoter la pièce sur des axes et des cercles de rotation.

Aligner manuellement les pièces

De la même manière, vous pouvez comparer entre elles n'importe quelles pièces de résultat.
