Exemple : recherche d'une fiche

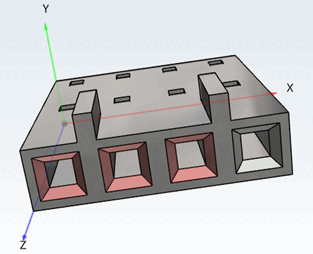

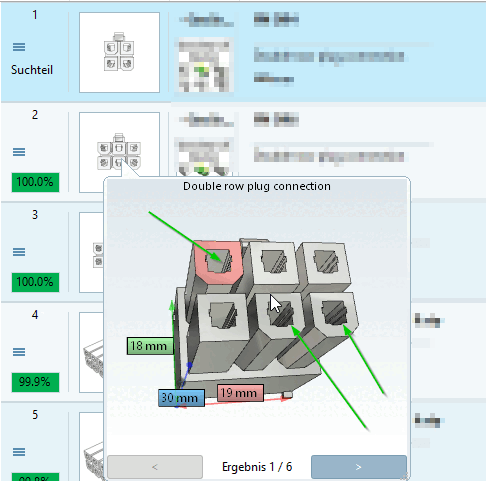

Une combinaison de surfaces planes de connexions est sélectionnée.
Résultat : Les pièces qui ont plus de 3 connexions au total sont également trouvées. La relation des fonctions entre elles est la même que pour la pièce de recherche.

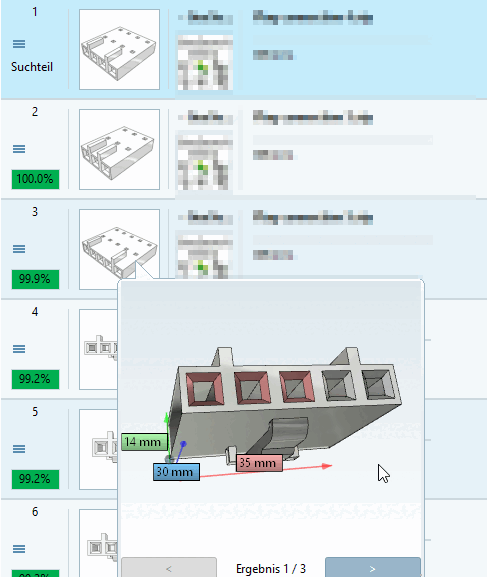

Recherche d'un visage de connecteur, y compris les contours intérieurs [Inner contours] (le nombre de contours intérieurs doit être identique dans la partie recherche et la partie résultat) :
En fonction de la précision [Accuracy] choisie, le résultat peut éventuellement contenir des formes similaires.

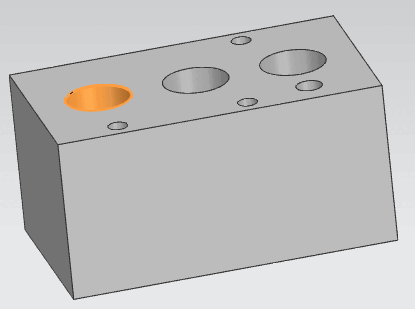

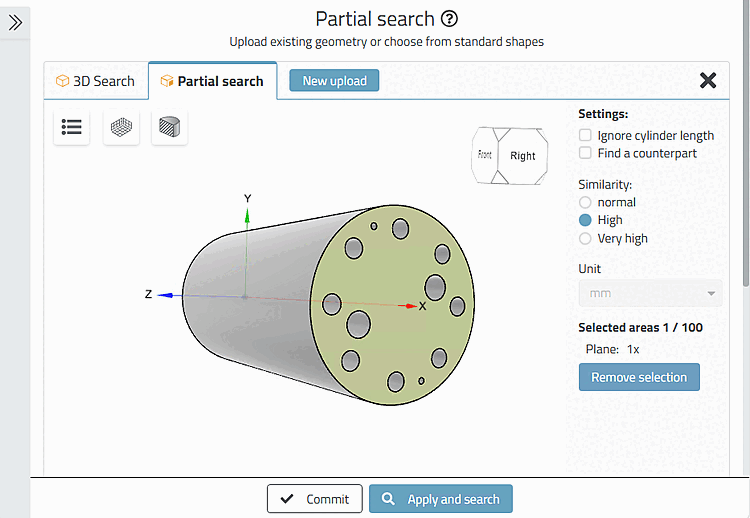

Pour saisir un motif de trous, il suffit de sélectionner la surface correspondante.

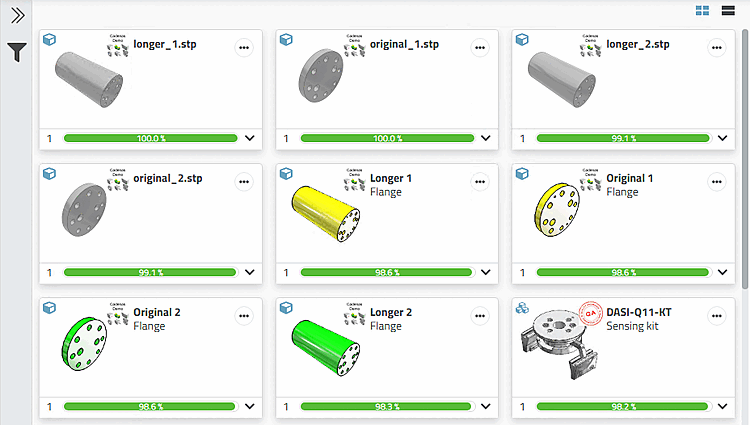

Dans ce cas, la profondeur des éléments de construction reste ouverte pour les éléments de résultat.

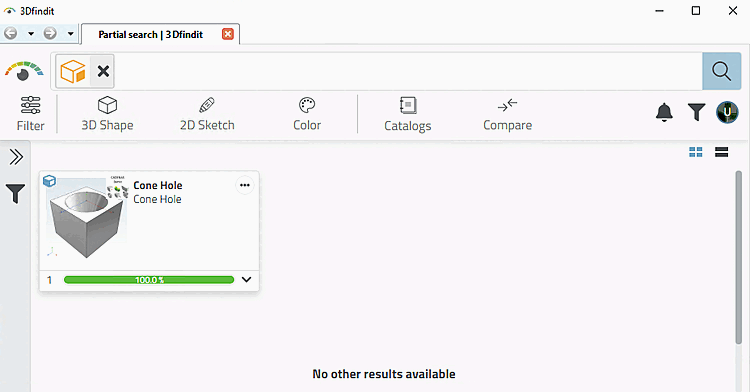

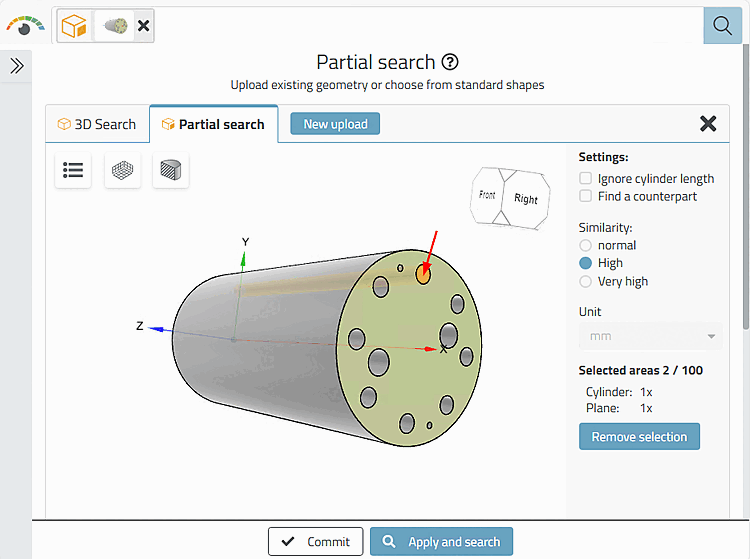

Si le type de trou (par ex. conique) et la profondeur du trou (longueur de l'élément) doivent être pris en compte, sélectionnez également le ou les cylindres correspondants.

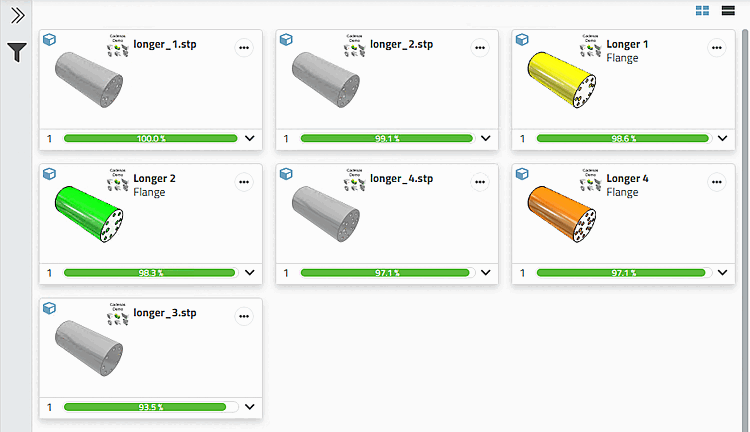

Des résultats plus spécifiques apparaissent alors.

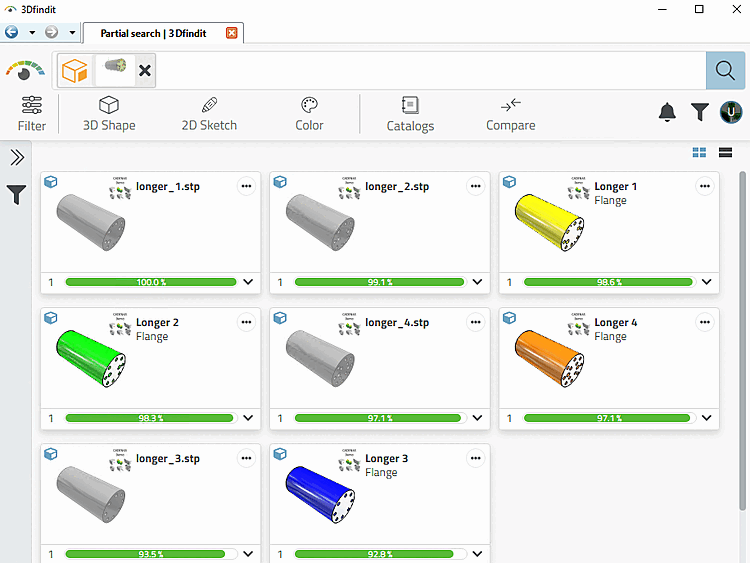

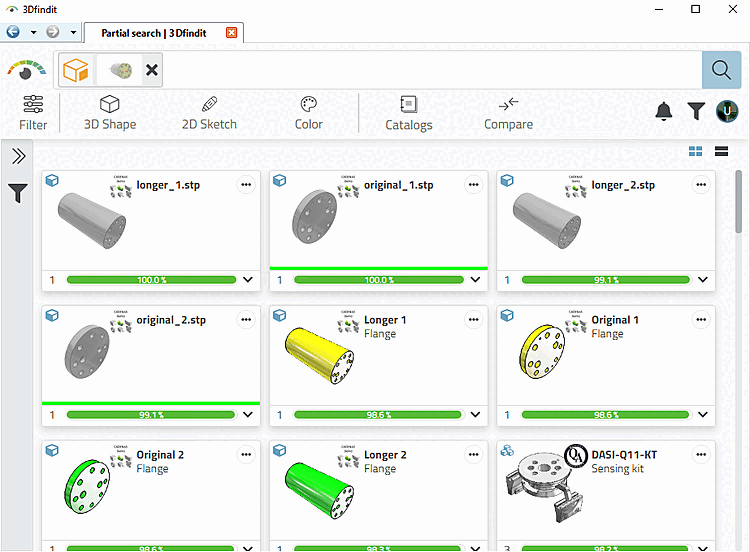

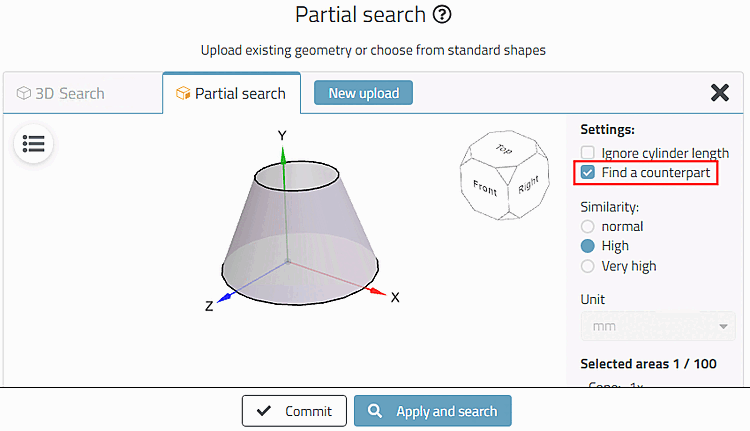

Par exemple, si l'on recherche une contrepartie adaptée à un trou ou à une broche, il peut être préférable de ne pas inclure l'attribut "longueur" pour la recherche.
Dans un tel cas, utilisez le modèle de recherche Ignorer la longueur du cylindre [Ignore cylinder length].

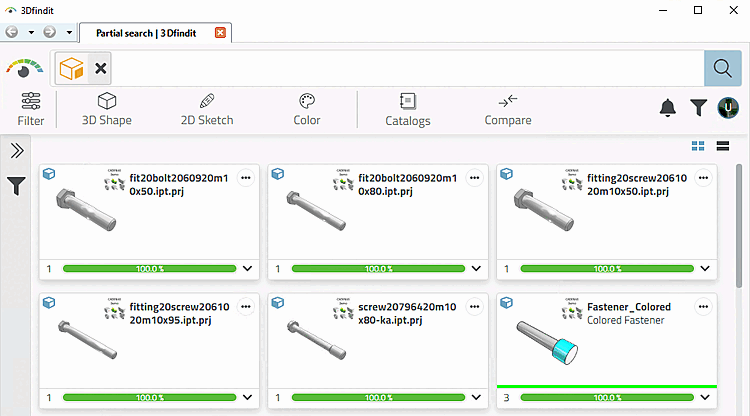

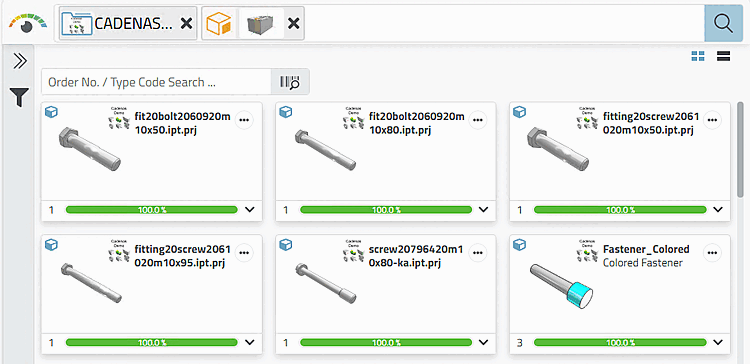

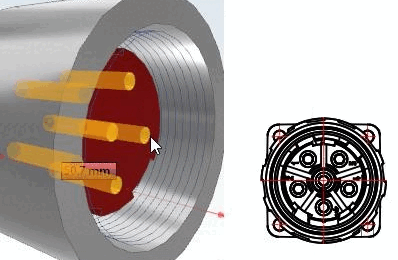

Exemple : Si vous cherchez une douille pour une fiche, vous allez marquer les broches. Mais la longueur du trou dans la douille pourrait être différente.

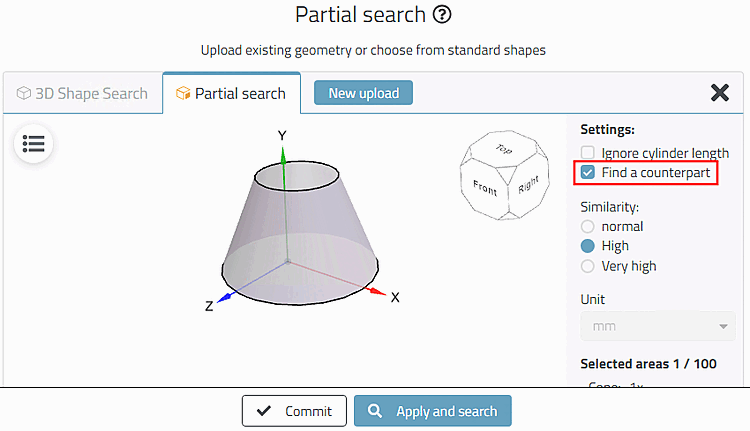

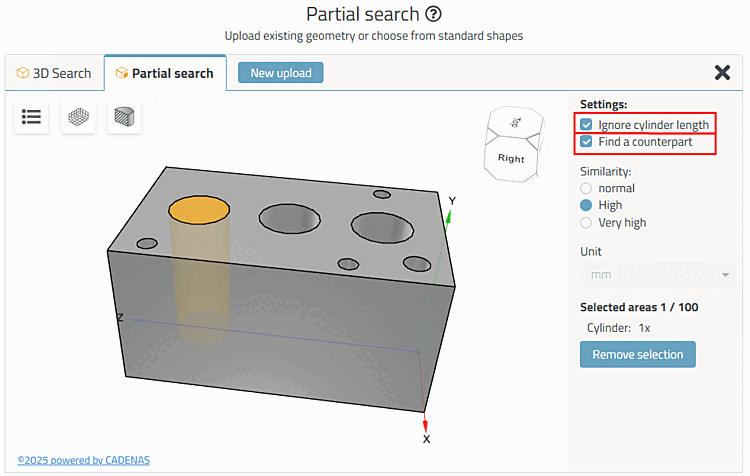

!["Trouver une contrepartie [Find a counterpart]" Dialogue de paramétrage](https://webapi.partcommunity.com/service/help/latest/pages/fr/installation/doc/resources/img/img_595284e151804d13a12b9919f3d8a170.png)

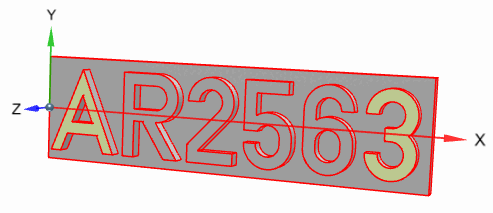

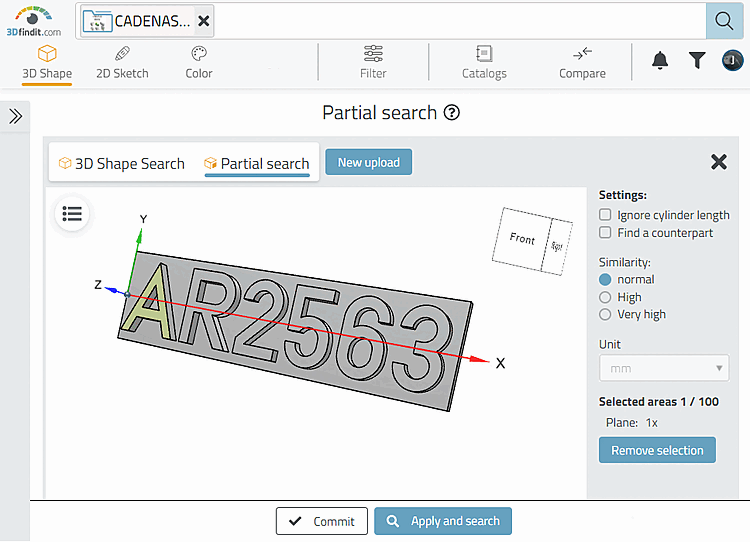

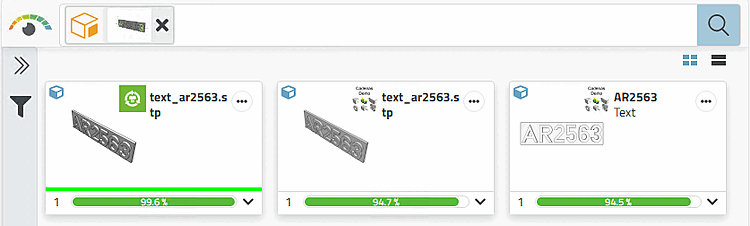

Vous pouvez rechercher des lettres, des chiffres ou tout autre signe en relief sur une pièce. Le positionnement des différents éléments les uns par rapport aux autres est pris en compte.

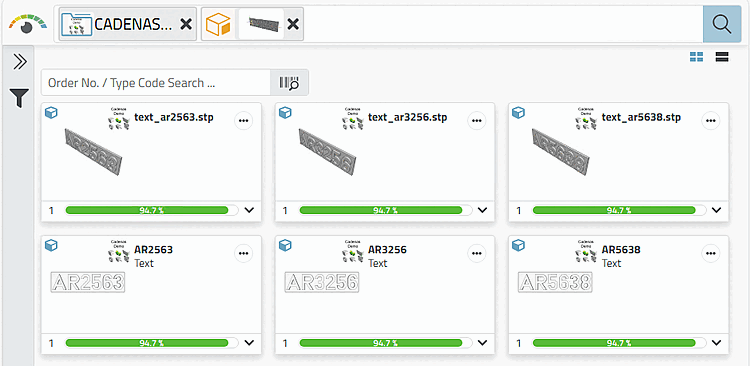

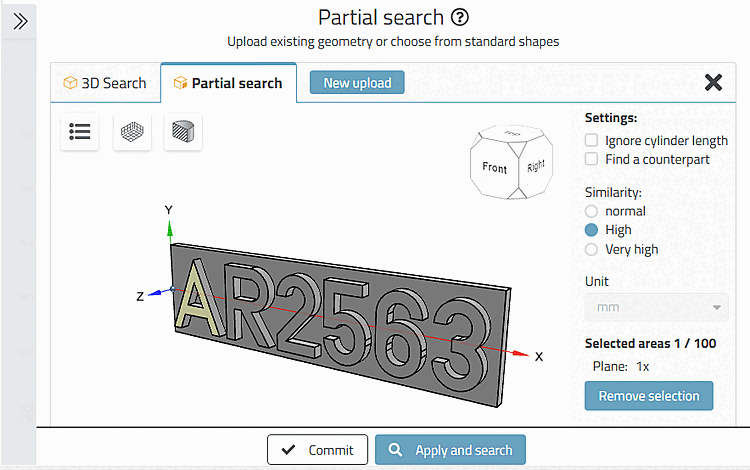

Résultat : les autres lettres ne jouent aucun rôle. "A" serait trouvé à n'importe quelle position.

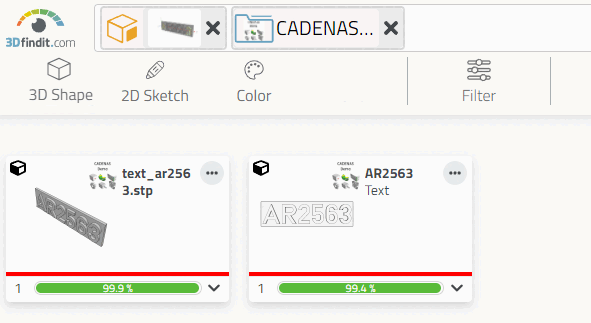

Les parties de résultats montrent "A" et "3" positionnés l'un par rapport à l'autre de la même manière que dans la partie de recherche. Les résultats pour lesquels le positionnement l'un par rapport à l'autre n'est pas identique sont exclus.
