Beispiel: Suche nach einem Stecker

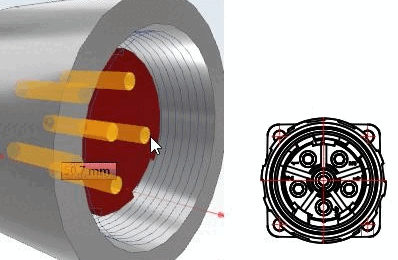

Es wird eine Kombination aus planaren Flächen von Verbindungen selektiert.

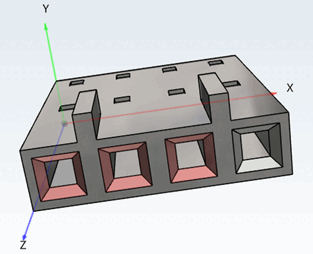

Selektionen

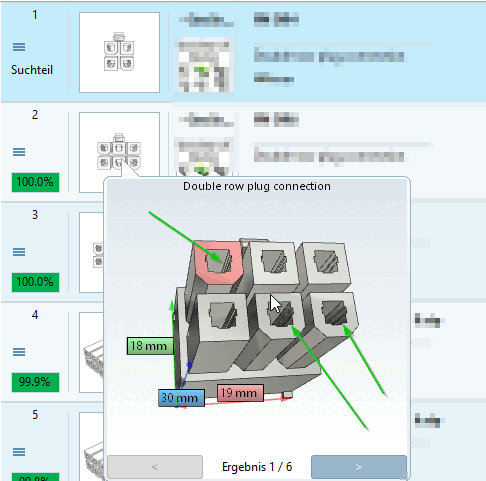

Ergebnis: Es werden auch Teile gefunden, die insgesamt mehr als 3 Verbindungen aufweisen. Die Beziehung der Features untereinander ist wie bei Suchteil.

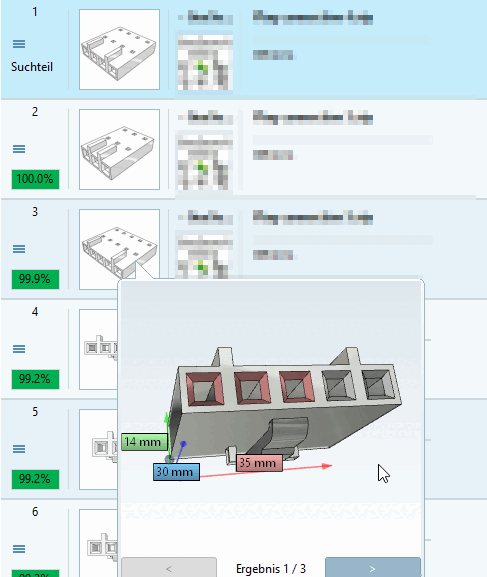

Ergebnis

Suche nach einem Steckergesicht einschließlich Innenkonturen [Inner contours] (die Anzahl der inneren Konturen muss identisch sein in Suchteil und Ergebnisteil):

Selektion

Abhängig von der eingestellten Genauigkeit [Accuracy] enthält das Ergebnis evtl. auch ähnliche Formen.

Ergebnis

Zur Erfassung eines Lochmusters ist es ausreichend, die entsprechende Fläche zu selektieren.

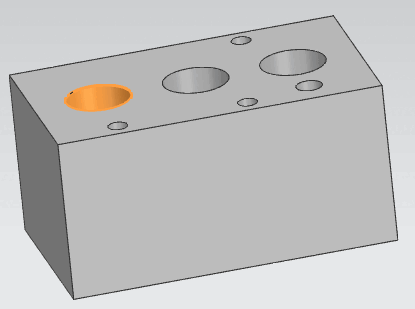

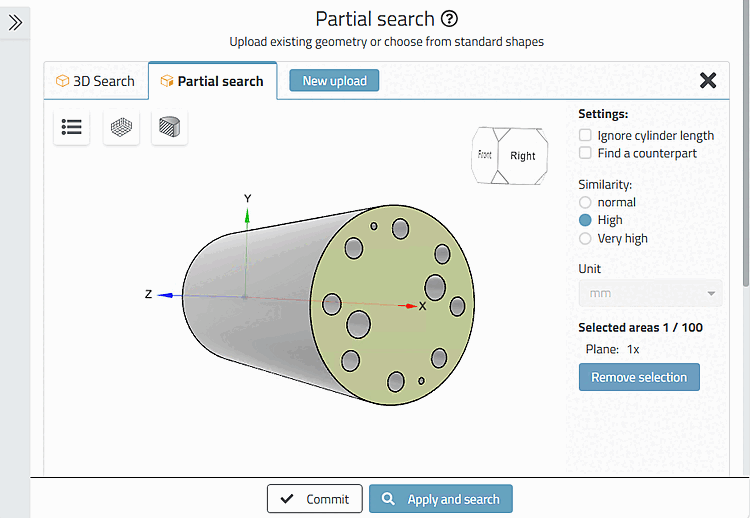

Selektion der oberen Fläche

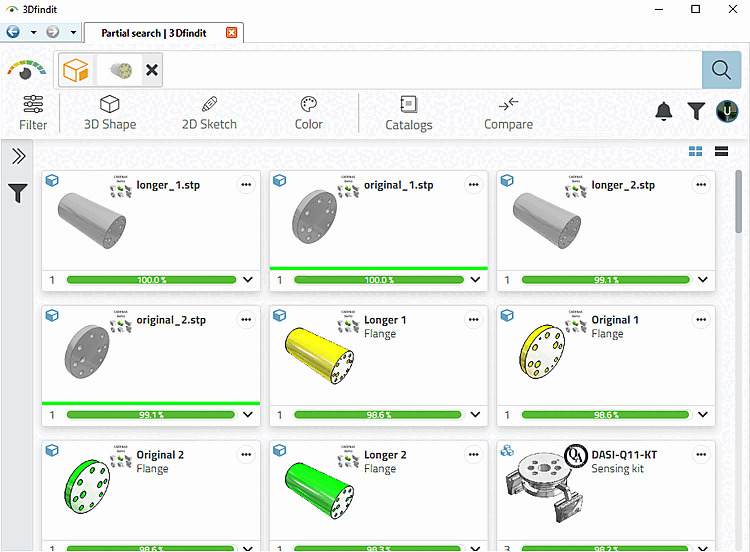

Die Bauteiltiefe bleibt bei den Ergebnisteilen in diesem Fall offen.

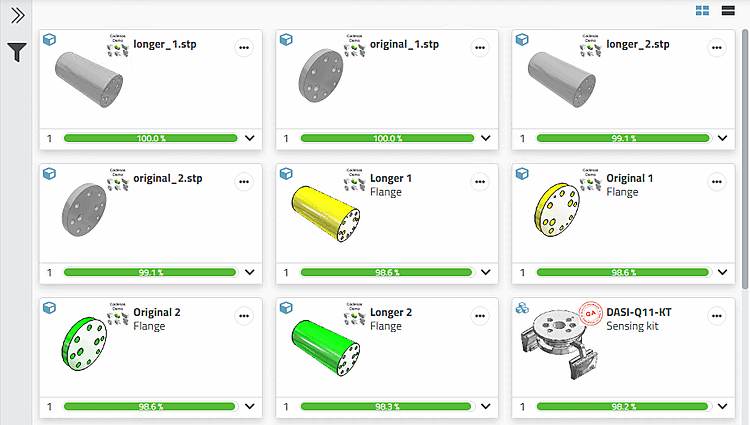

Ergebnis ohne Selektion eines Loches

Soll der Lochtyp (z.B. kegelförmig) und die Lochtiefe (Bauteillänge) einbezogen werden, selektieren Sie zusätzlich den bzw. die entsprechenden Zylinder.

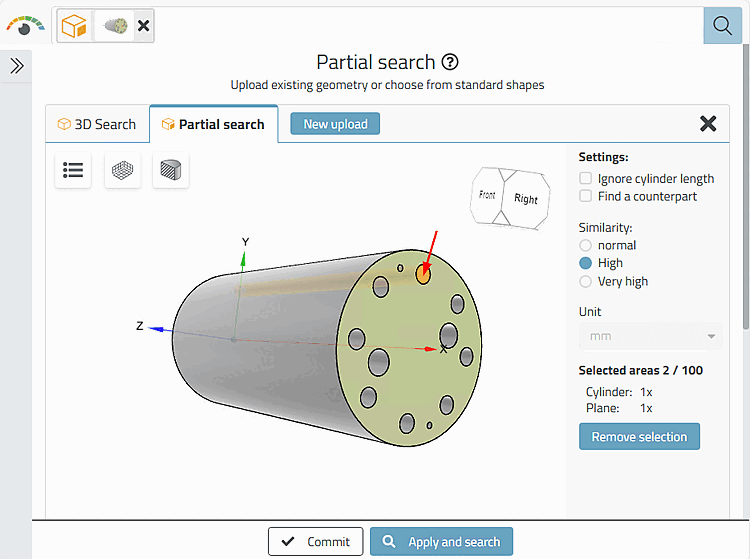

Selektion der oberen Fläche + 1 Loch

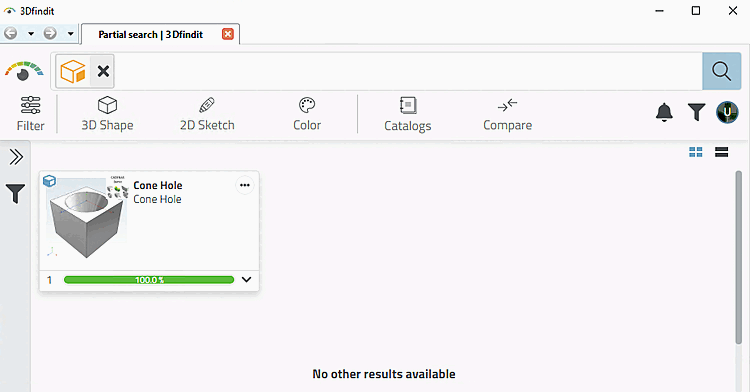

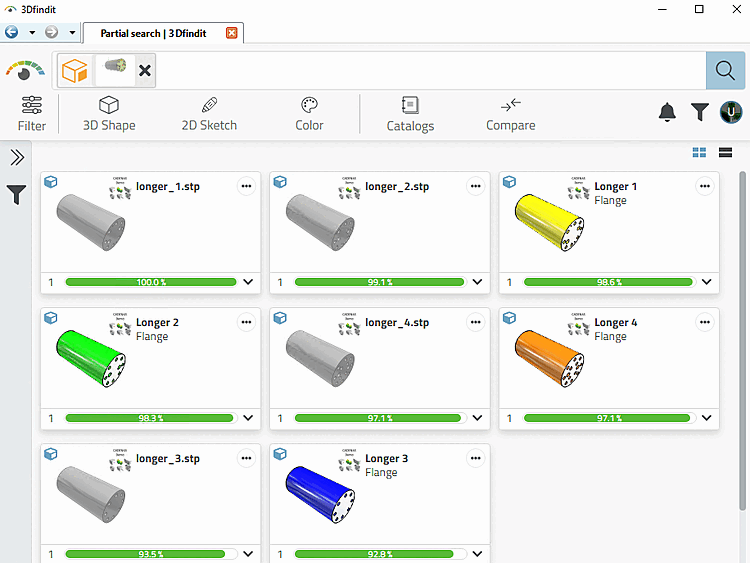

Es erscheinen nun entsprechend spezifischere Ergebnisse.

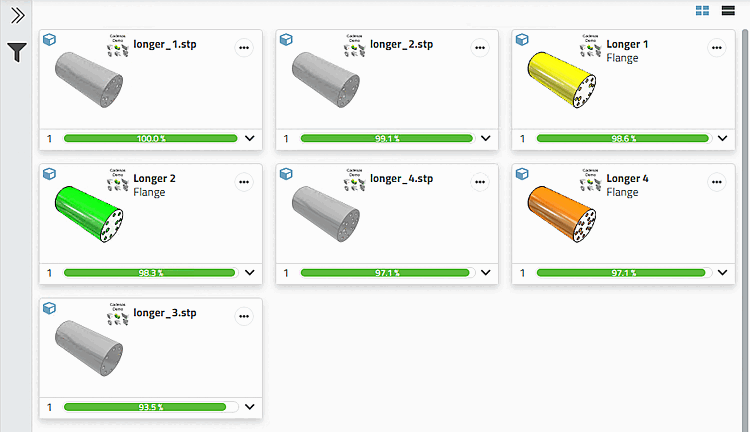

Ergebnis

Wird beispielsweise für ein Loch oder einen Stift ein passendes Gegenstück gesucht, kann es vorteilhaft sein, das Attribut "Länge" nicht für die Suche einzubeziehen.

Verwenden Sie in einem solchen Fall die Suchvorlage Zylinderlänge ignorieren [Ignore cylinder length].

Beispiel: Wenn Sie für einen Stecker eine Buchse suchen, werden Sie die Stifte markieren. Aber die Lochlänge in der Buchse könnte unterschiedlich sein.

Beispiel 1:

Auf der Basis eines Lochs kann eine passende Schraube oder ein entsprechender Bohrer gesucht werden.

Selektion in CAD

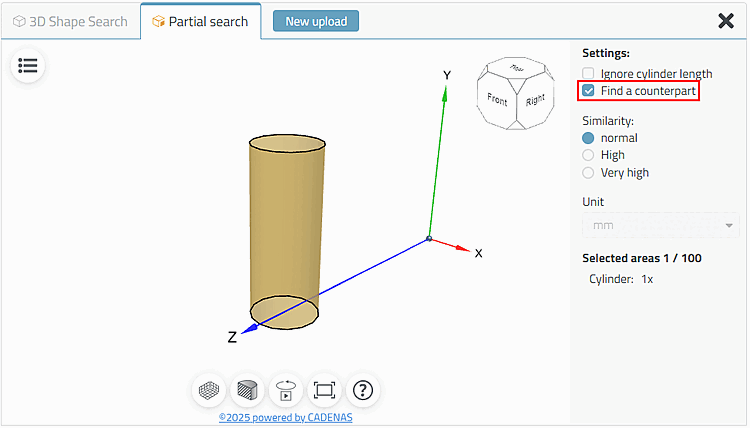

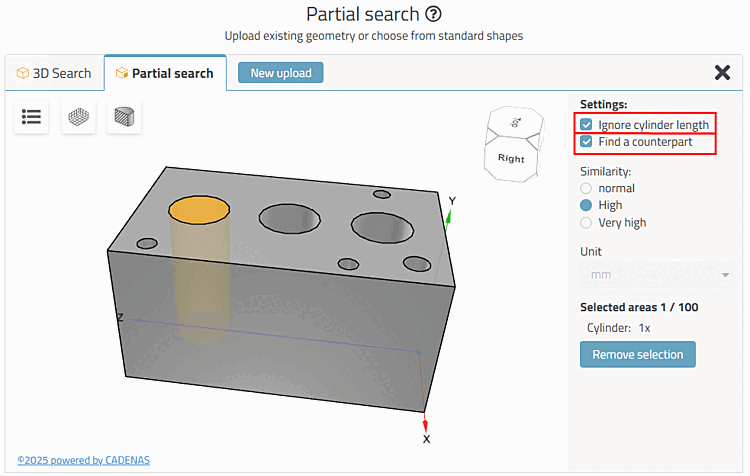

"Gegenstück finden [Find a counterpart]" Einstellungsdialog

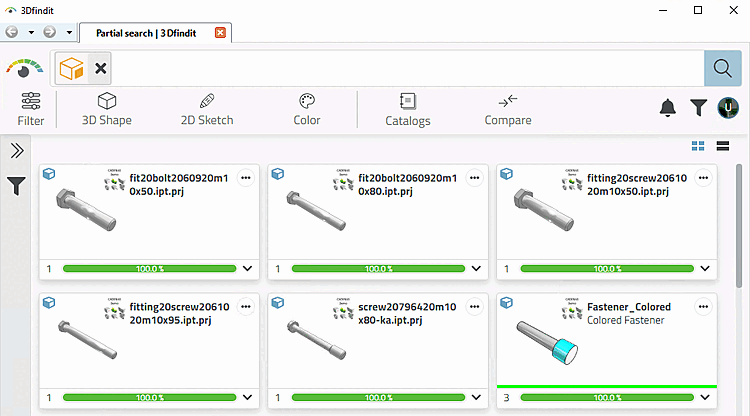

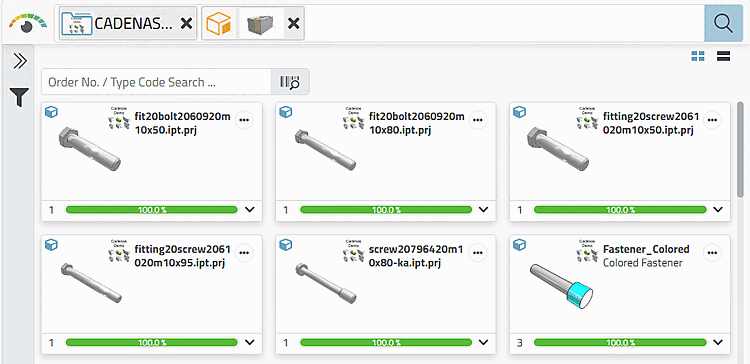

Ergebnisse

Beispiel 2:

Kegel im CAD selektiert

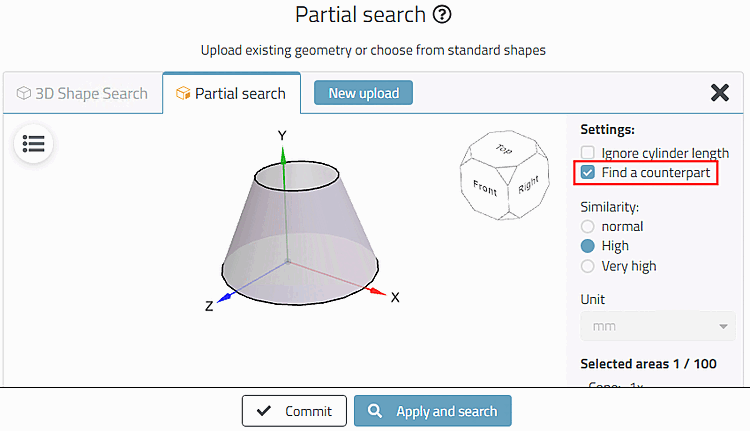

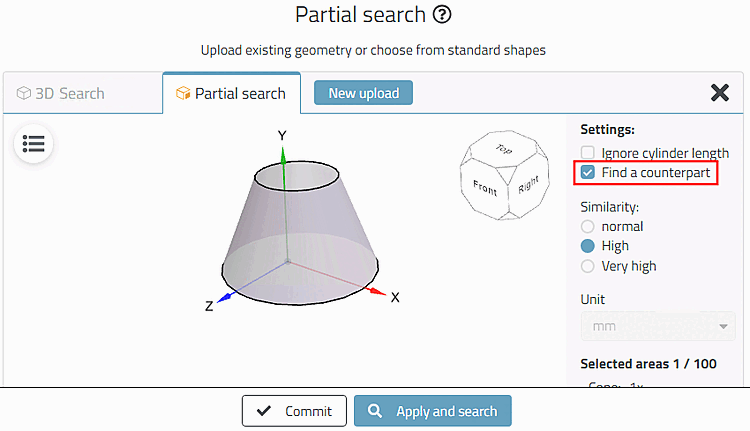

Kegel - Einstellungsdialog

Suchteil

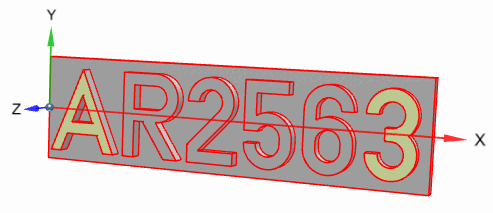

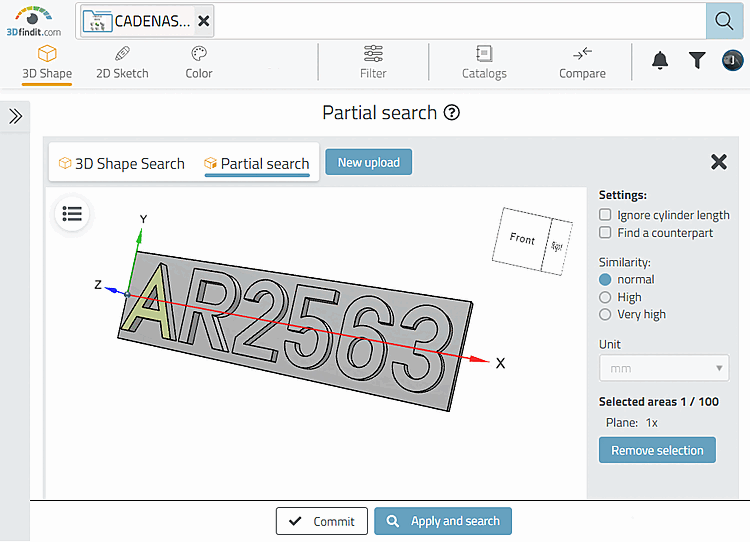

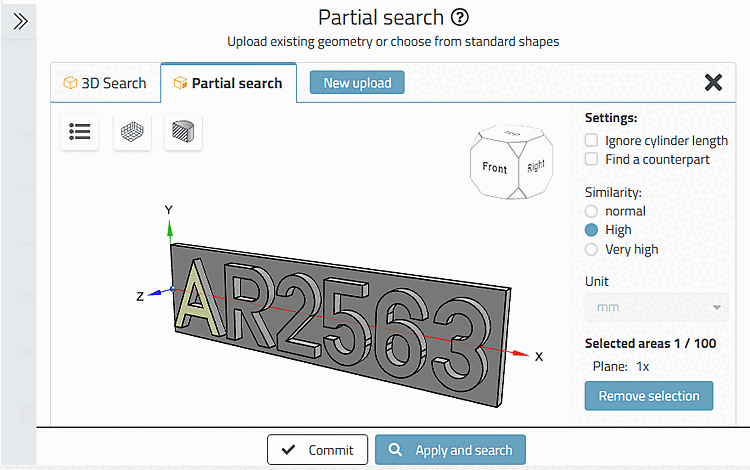

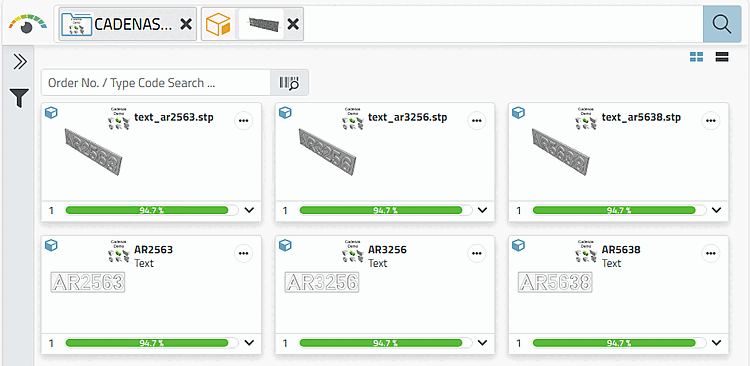

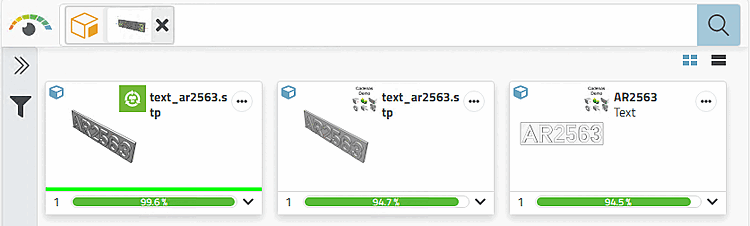

Sie können nach erhabenen Buchstaben, Zahlen oder irgendwelchen Zeichen an einem Teil suchen. Die Positionerung der einzelnen Elemente zueinander wird einbezogen.
