Chapitre 1. Créer un catalogue électronique de produits - Aperçu

Interaction de différents modules de PARTsolutions et d'eCATALOGsolutions

Avant qu'un composant puisse être affiché, sélectionné et exporté vers la CAO dans le PARTdataManager, la structure du catalogue est créée individuellement dans PARTproject lors de la création du catalogue (par exemple en tenant compte des structures existantes dans le programme de livraison).

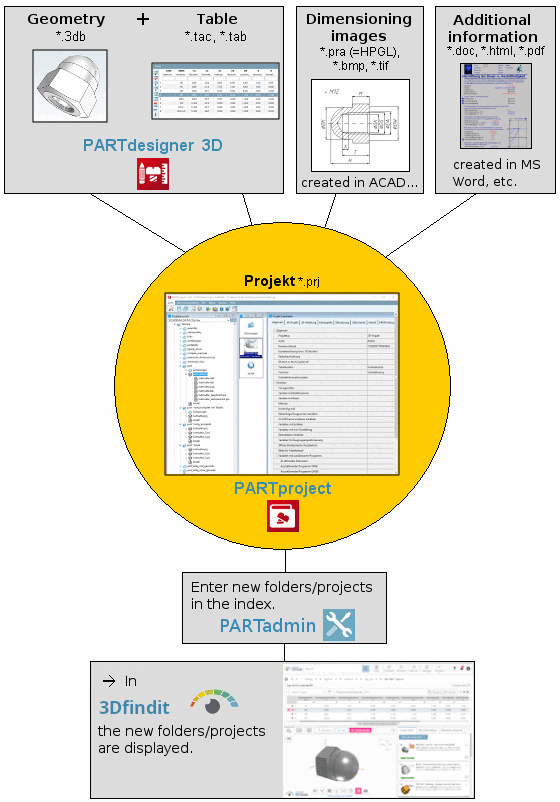

Interaction des modules PARTsolutions et eCATALOGsolutions

Interaction des modules PARTsolutions et eCATALOGsolutions

Les fichiers de projet sont créés dans PARTproject et les données relatives à la pièce, telles que l'objet 3D, le tableau, les images d'aperçu, les plans cotés, les vues techniques et autres informations complémentaires, sont intégrées ou créées.

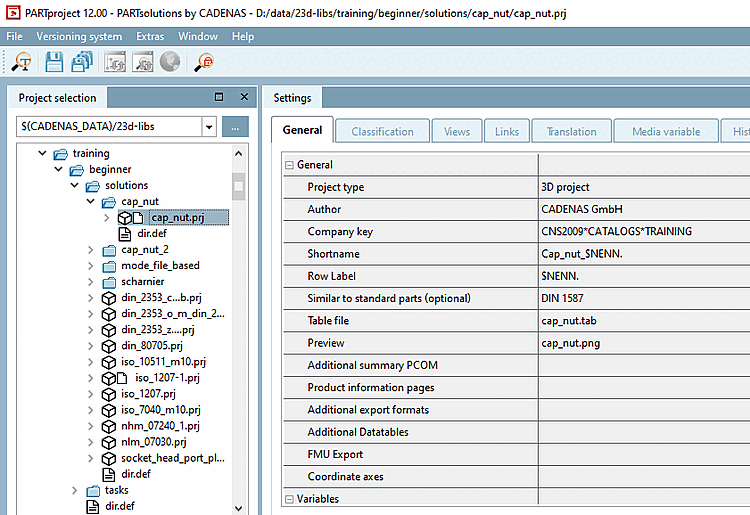

  • Gestion des informations générales : PARTproject -> onglet Général [General]

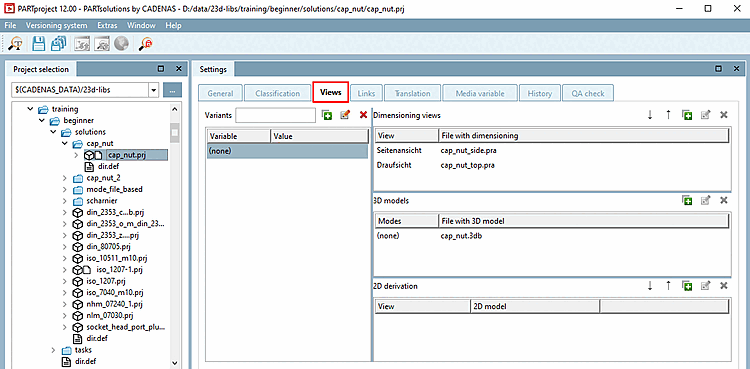

  • Affectation des vues de cotation : PARTproject -> onglet Vues [Views]

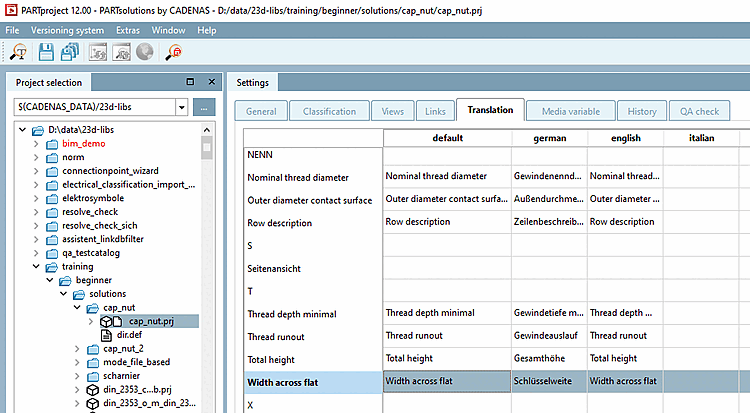

  • Les traductions sont disponibles : PARTproject -> onglet Traduction [Translation]

    La langue de base pour la création du catalogue est l'anglais.

    Une fois le catalogue terminé, tous les termes utilisés peuvent être traduits dans autant de langues que souhaité.

  • Images d'aperçu

    Les vignettes peuvent être créées manuellement ou générées et créées automatiquement.

  • Informations complémentaires

    Outre la géométrie en tant que telle, des informations supplémentaires peuvent être intégrées. Celles-ci sont généralement au format *.html, *.txt ou *.pdf, car ces formats garantissent une fonctionnalité multiplateforme au sein de programmes externes (p. ex. navigateur ou Acrobat Reader).

  • Le module PARTdesigner est lancé à partir de PARTproject.

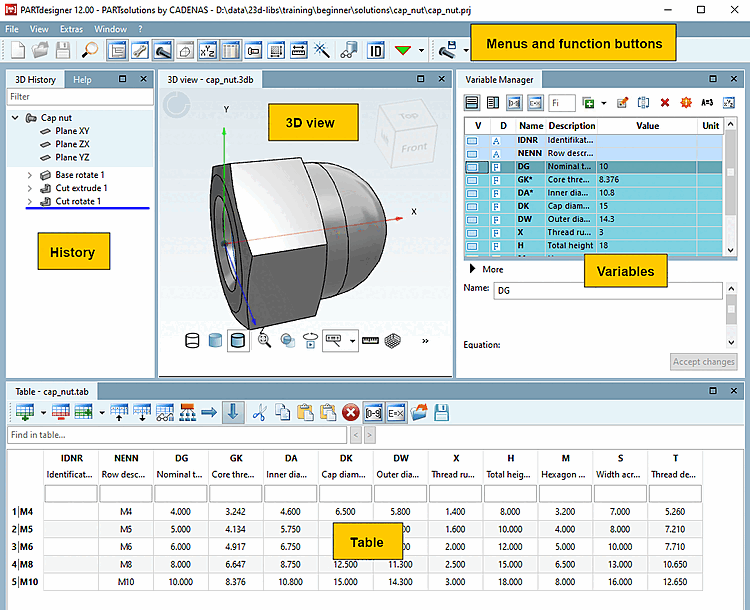

    PARTdesigner

    PARTdesigner

    • Les modèles géométriques sont modélisés sur la base de fonctions. Les composants sont créés de manière entièrement paramétrique via des esquisses, des extrusions, des rotations et des opérations géométriques.

      Exemple de sketch : Corps de révolution

      Exemple de sketch : Corps de révolution

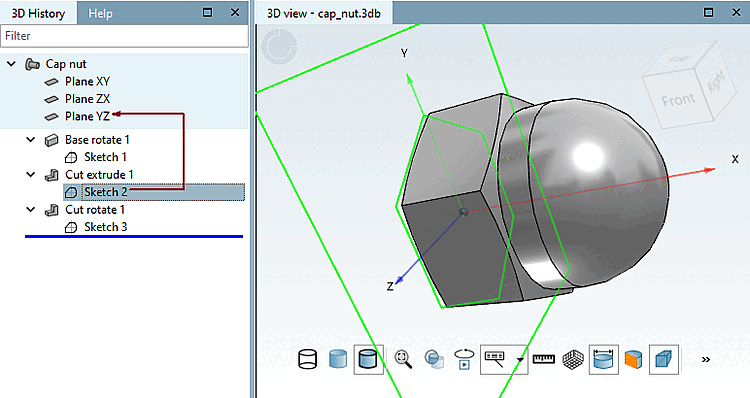

      Exemple de sketch : Coupe d'extrusion

      Exemple de sketch : Coupe d'extrusion

    • Tableaux (fichiers *.tab, *tac)

      La géométrie est liée au tableau des caractéristiques matérielles.

      Le tableau des caractéristiques matérielles

      • ... se base sur la norme DIN 4000-1.

      • ... est également créé avec PARTdesigner.

      • ... peut contenir, outre des valeurs de variables pures, des définitions de domaines de valeurs et également des algorithmes de caractéristiques [Attribute algorithms] étendus (par exemple des conditions IF, THEN, ELSE).

      • ... peut contenir beaucoup plus de variables que l'utilisateur ne peut en voir. Par exemple, des colonnes de variables auxiliaires peuvent être masquées, bien que ces dimensions soient géométriquement "construites".

  • Affichage dans PARTdataManager

    Après l'enregistrement dans l'index des répertoires (PARTadmin ), les composants créés sont disponibles dans PARTdataManager (et autres plateformes) pour l'exportation vers le système de CAO.

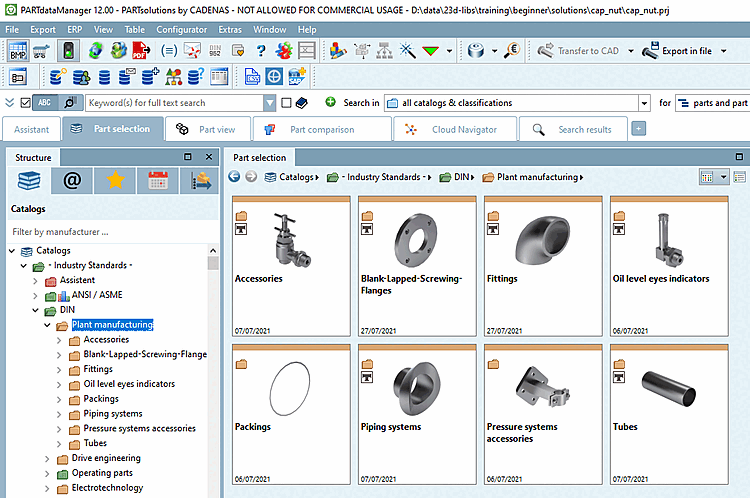

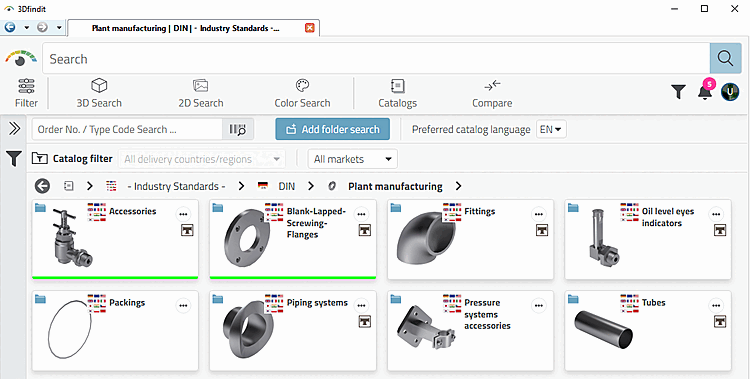

    PARTdataManager avec structure de répertoire et sélection de pièces pour l'exportation vers la CAO

    PARTdataManager avec structure de répertoire et sélection de pièces pour l'exportation vers la CAO

    Vous trouverez des détails sur l'affichage des composants dans PARTdataManager et les diverses informations enrichies sous Section 3.1.5, « Interface utilisateur  » in Manuel utilisateur PARTsolutions.
