Capitolo 1. Creazione di un catalogo elettronico dei prodotti - panoramica

Interazione dei vari moduli ENTERPRISE eCATALOG 3Dfindit

Prima che una parte possa essere visualizzata, selezionata ed esportata in CAD in 3Dfindit (PARTdataManager), la struttura del catalogo viene creata individualmente durante la creazione del catalogo in PARTproject (ad esempio tenendo conto delle strutture esistenti nel programma di fornitura).

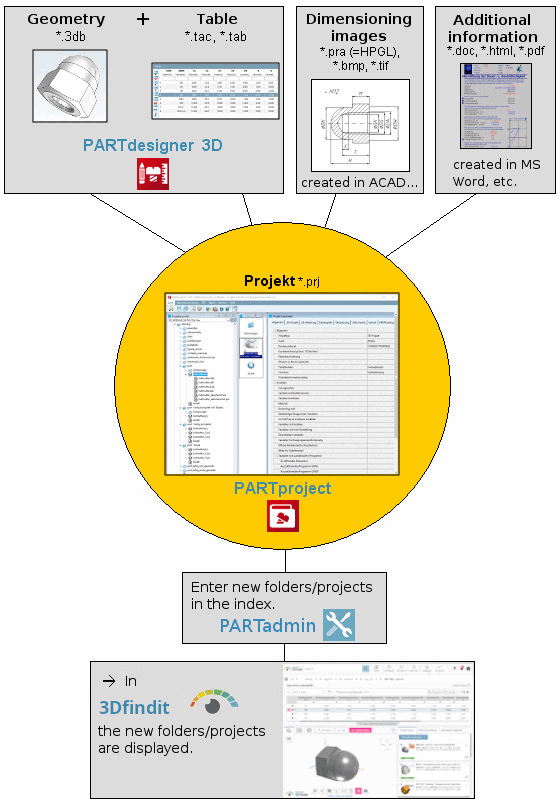

Interazione dei moduli ENTERPRISE e eCATALOG 3Dfindit

Figura 1.1. Interazione dei moduli ENTERPRISE e eCATALOG 3Dfindit

I file di progetto vengono creati in PARTproject e i dati appartenenti al componente, come oggetti 3D, tabelle, immagini di anteprima, disegni quotati, viste tecniche e altre informazioni aggiuntive, vengono integrati o creati.

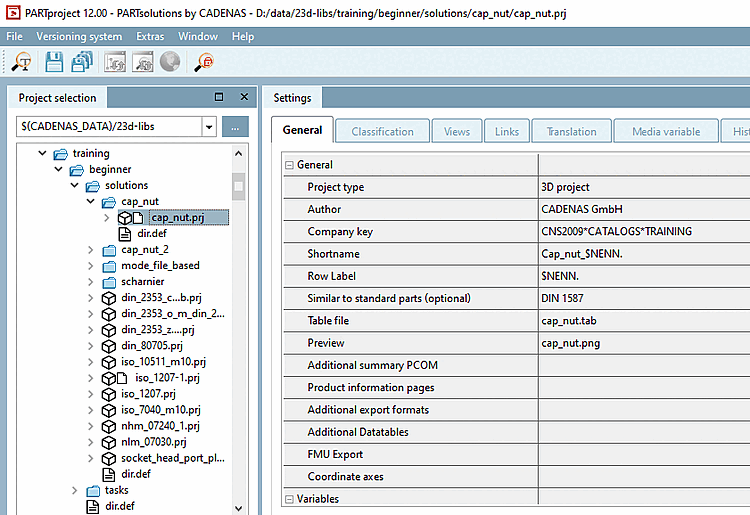

  • Manutenzione delle informazioni generali: PARTproject -> Pagina della scheda Generale [General]

    Figura 1.2.

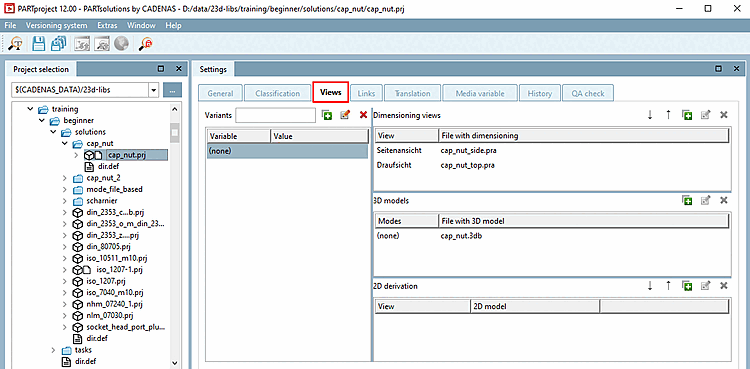

  • Assegnazione delle viste di quotatura: Pagina della scheda PARTproject -> Viste [Views]

    Figura 1.3.

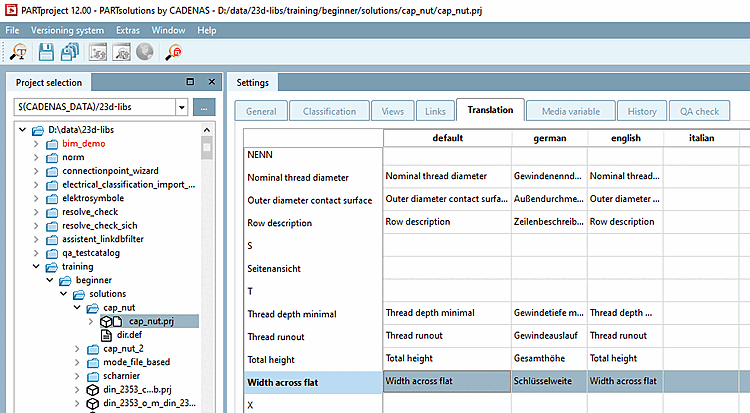

  • Traduzioni: PARTproject -> Pagina della scheda Traduzione [Translation]

    La lingua di base per la creazione dei cataloghi è l'inglese.

    Una volta completato il catalogo, tutti i termini utilizzati possono essere tradotti in diverse lingue.

    Figura 1.4.

  • Anteprima delle immagini

    Le immagini di anteprima possono essere create manualmente o generate e create automaticamente.

  • Informazioni aggiuntive

    Oltre alla geometria in sé, è possibile integrare informazioni aggiuntive. Queste sono solitamente disponibili in formato *.html, *.txt o *.pdf, poiché questi formati garantiscono la funzionalità multipiattaforma all'interno di programmi esterni (ad esempio, browser o Acrobat Reader).

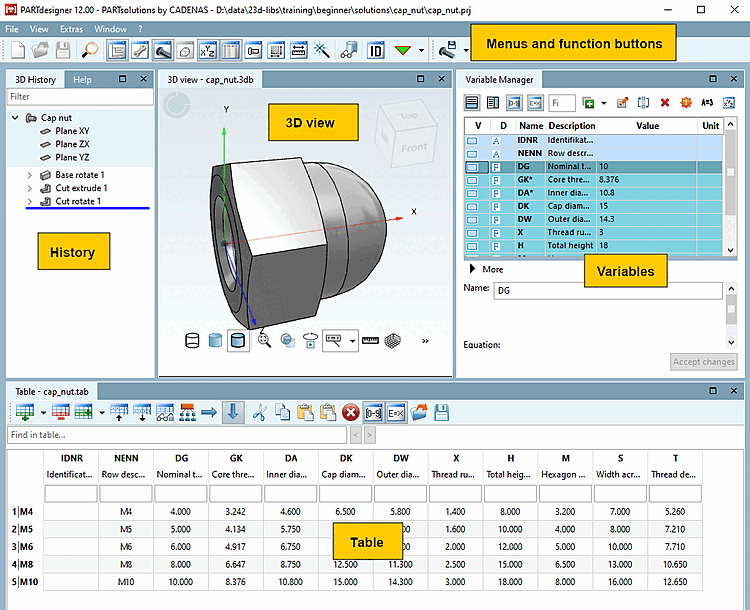

  • Il modulo PARTdesigner viene avviato da PARTproject.

    Progettista di parti

    Figura 1.5. Progettista di parti

    • I modelli geometrici sono modellati in base alle caratteristiche. I componenti vengono creati in modo completamente parametrico utilizzando schizzi, estrusioni, rotazioni e operazioni geometriche.

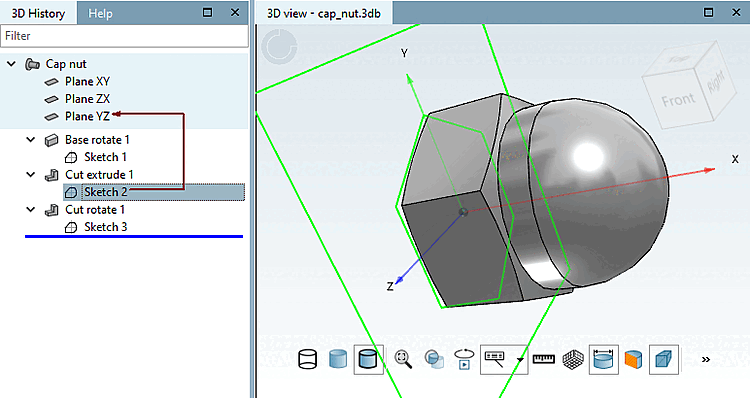

      Esempio di schizzo: Corpo rotante

      Figura 1.6. Esempio di schizzo: Corpo rotante

      Esempio di schizzo: Taglio per estrusione

      Figura 1.7. Esempio di schizzo: Taglio per estrusione

    • Tabelle (file *.tab, *tac)

      La geometria è collegata alla tabella degli attributi caratteristici.

      La tabella delle caratteristiche

      • ... si basa sulla norma DIN 4000-1.

      • ... viene creato anche con PARTdesigner.

      • ... possono contenere anche definizioni di intervalli di valori e algoritmi caratteristici [Attribute algorithms] estesi (ad esempio, condizioni IF, THEN, ELSE), oltre ai valori delle variabili pure.

      • ... possono contenere molte più variabili di quelle che l'utente vede alla fine. Ad esempio, le colonne di variabili ausiliarie possono essere nascoste anche se queste dimensioni sono geometricamente "incorporate".

  • Visualizzazione in 3Dfindit (PARTdataManager)

    Dopo l'inserimento nell'indice della directory (PARTadmin ), i componenti creati sono disponibili in 3Dfindit (e in altre piattaforme) per l'esportazione nel sistema CAD.

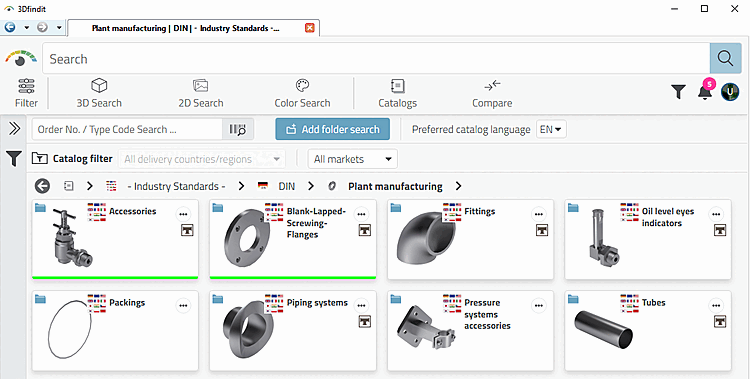

    3Dfindit con struttura di directory e selezione delle parti per l'esportazione in CAD

    Figura 1.8. 3Dfindit con struttura di directory e selezione delle parti per l'esportazione in CAD

    I dettagli sulla visualizzazione dei componenti in 3Dfindit e l'ampia gamma di informazioni arricchite sono disponibili nella sezione Capitolo 4, Interfacce utente in ENTERPRISE 3Dfindit.

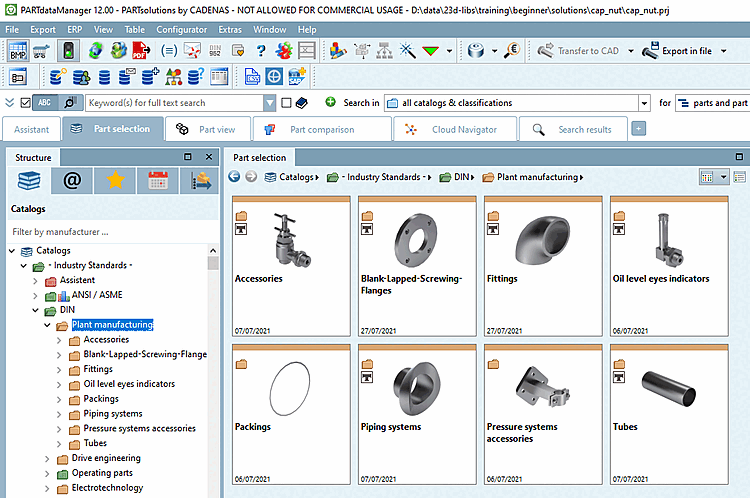

    PARTdataManager con struttura di directory e selezione delle parti per l'esportazione in CAD

    Figura 1.9. PARTdataManager con struttura di directory e selezione delle parti per l'esportazione in CAD

    I dettagli sulla visualizzazione dei componenti nel PARTdataManager e sulle varie informazioni arricchite sono riportati nella sezione Sezione 3.1.5, “Interfaccia utente ” in ENTERPRISE 3Dfindit (Professional) - Utente.
