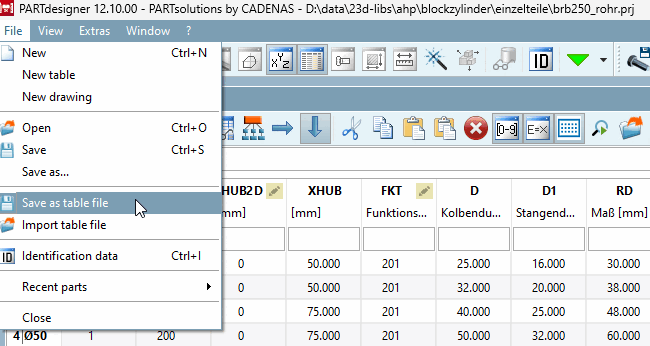

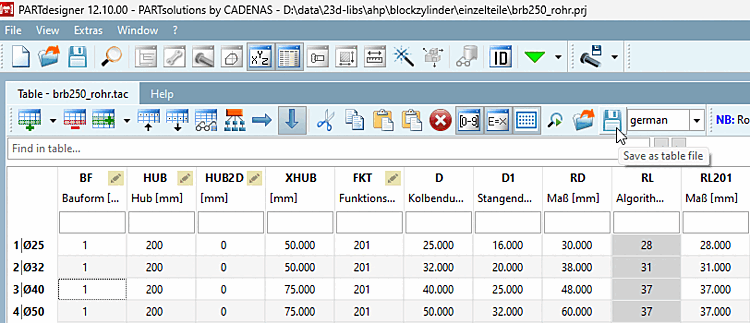

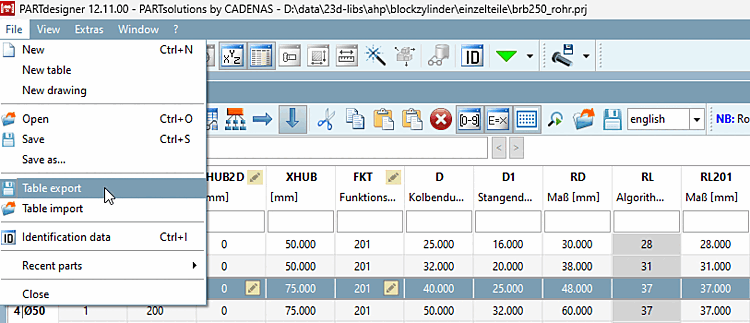

Au-dessus de la table ou dans le Fichier [File], la commande tables Exportation [Table export].

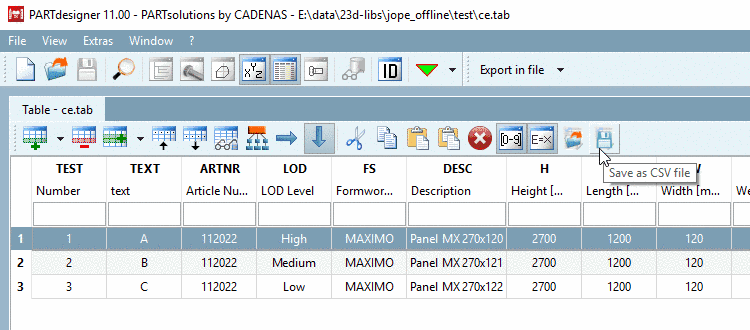

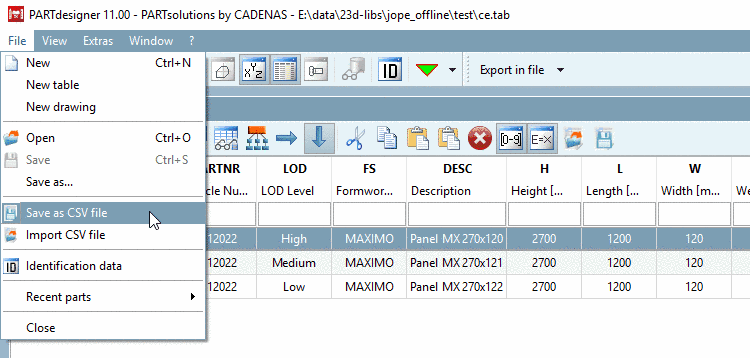

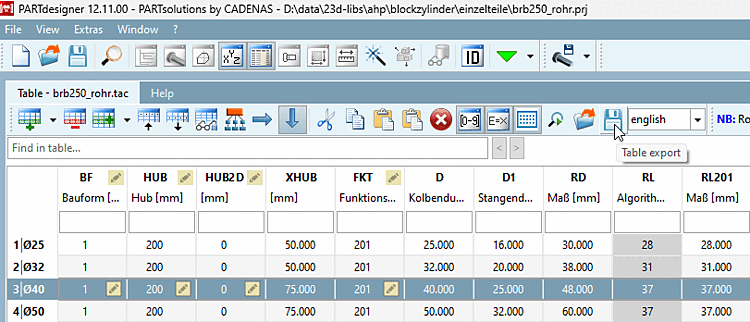

Enregistrer en tant que fichier CSV [Save as CSV file]

Enregistrer en tant que fichier CSV [Save as CSV file]

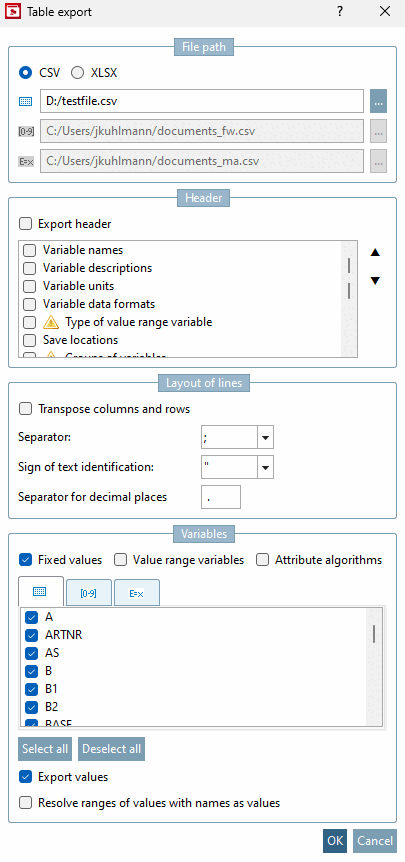

→ La fenêtre Exportation de tableaux [Table export] s'ouvre.

Dans la zone Chemin du fichier [File path], choisissez si vous souhaitez générer un fichier CSV ou XLSX.

Indiquez un chemin complet avec un nom de fichier pour le fichier CSV ou XLSX comme emplacement d'enregistrement. En cliquant sur le bouton ... la fenêtre Enregistrer le fichier sous... [Save file as...] s'ouvre, dans laquelle vous pouvez modifier l'emplacement par défaut (répertoire d'installation de eCATALOG 3Dfindit ).

Déterminez quels éléments (en-têtes [Header], variables [Variables] ) doivent être repris et comment la structure des lignes [Layout of lines] doit se présenter.

Important Les données d'en-tête [Header] et la structure des lignes [Layout of lines] doivent être spécifiées ultérieurement lors de l'importation de la même manière que lors de l'exportation, sinon le CSV ne peut pas être interprété correctement.

En-tête:

La case à cocher Exporter l'en-tête [Export header] permet de reprendre l'en-tête comme première colonne dans le tableau exporté.

Remarque Les tableaux exportés avec cette option ne peuvent pas être importés dans les versions plus anciennes (donc toutes les versions antérieures à la v12.11).

Le choix des en-têtes possibles change selon qu'ils proviennent de la gestion des variables dans PARTproject ou de l'option Exportation des tableaux dans PARTdesigner.

Sélectionner le séparateur [Separator], l'identificateur de texte [Text identifying character] et le séparateur pour les décimales [Separators for mantissa].

Utilisez les cases à cocher Valeurs fixes [Fixed values], Variables de plage de valeurs [Value range variables] et Algorithmes de caractéristiques [Attribute algorithms] pour exporter le type de variable correspondant. Vous pouvez encore sélectionner ou désélectionner certaines ou toutes les variables dans le tableau ci-dessous.

La case à cocher Exporter les valeurs [Export values] permet d'éditer les valeurs de l'en-tête correspondant. Si la case n'est pas cochée, aucune valeur ne sera éditée. Si Exporter l'en-tête [Export header] n'est pas non plus coché, aucun fichier ne sera généré.

Si l'option Développer les plages de valeurs avec les noms comme valeurs [Resolve ranges of values with names as values] est cochée, sa valeur fixe est éditée en plus de la valeur standard.

Confirmez en cliquant sur OK.

→ Le fichier est généré.

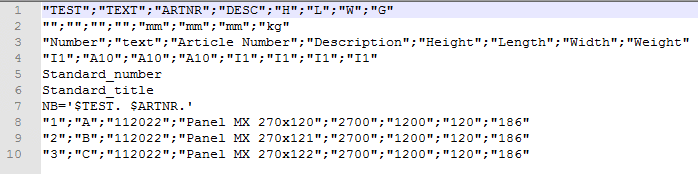

Résultat
