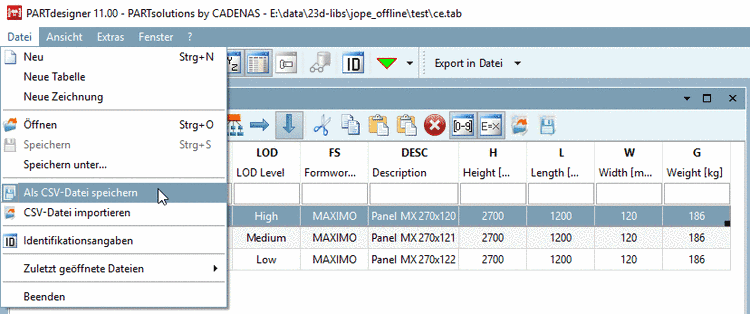

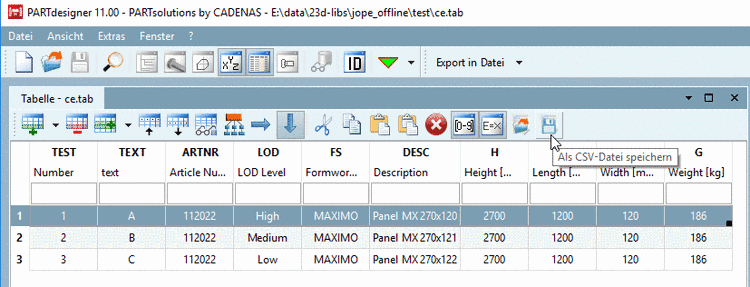

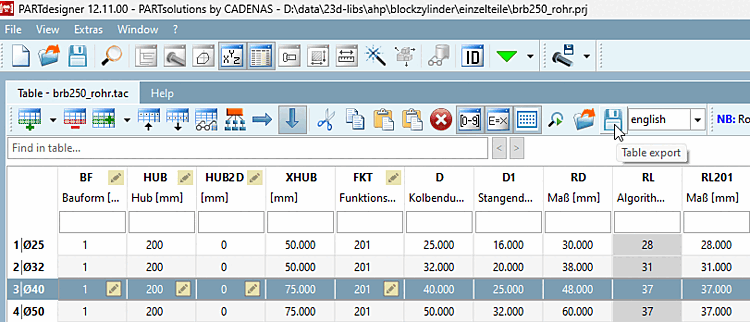

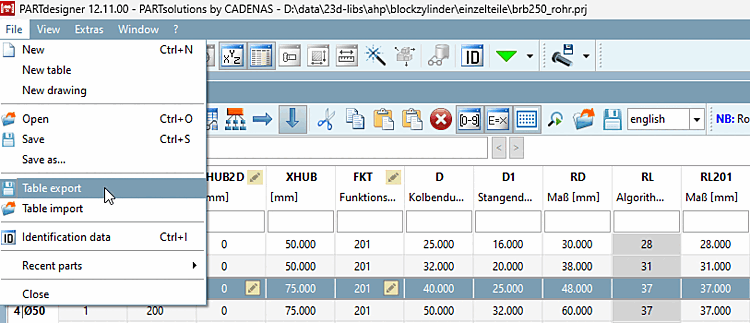

Wählen Sie oberhalb der Tabelle oder im Datei [File]-Menü den Befehl Tabellen Export [Table export].

Tabellen Export [Table export]

Tabellen Export [Table export]

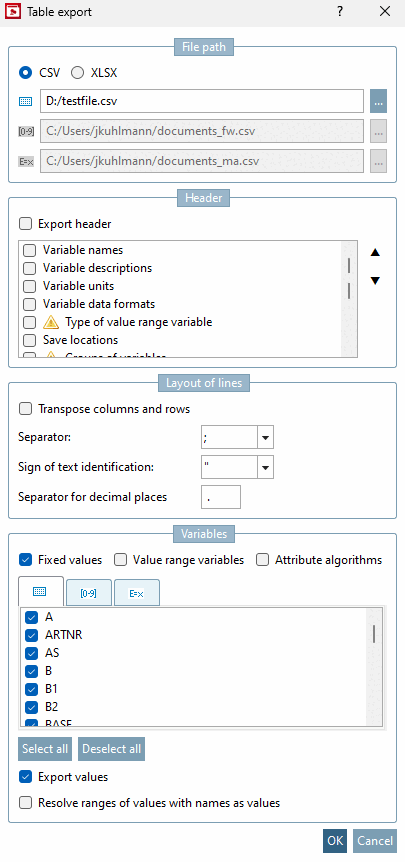

→ Das Fenster Tabellen Export [Table export] wird geöffnet.

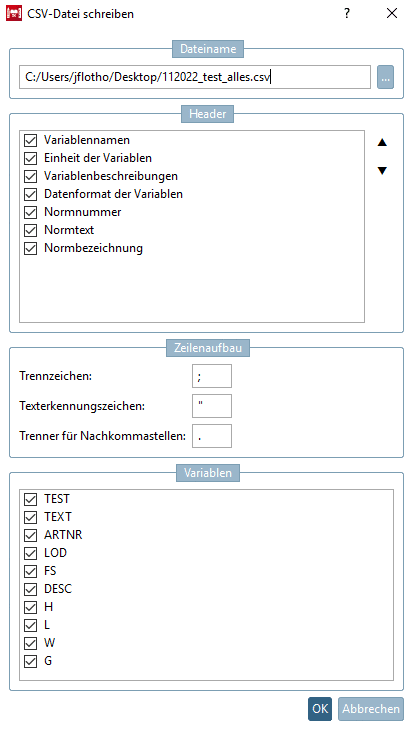

Tabellen Export [Table export]

Wählen Sie im Bereich Dateipfad [File path] aus, ob Sie eine CSV oder eine XLSX Datei erzeugen wollen.

Geben Sie als Speicherort einen kompletten Pfad mit Dateiname für die CSV oder XLSX Datei an. Über die Schaltfläche ... öffnet sich das Fenster Datei speichern unter... [Save file as...], in dem Sie den Standard Speicherort (Installationsverzeichnis von eCATALOG 3Dfindit) ändern können.

Legen Sie fest, welche Bestandteile (Header, Variablen [Variables]) übernommen werden sollen und wie der Zeilenaufbau [Layout of lines] aussehen soll.

Wichtig Die Header-Daten und Zeilenaufbau [Layout of lines] müssen später beim Import genauso spezifiziert sein wie beim Export, ansonsten kann die CSV nicht korrekt interpretiert werden.

Header

Über das Kontrollkästchen Header exportieren [Export header] können Sie die Kopfzeile als erste Spalte in die exportierte Tabelle übernehmen.

Hinweis Tabellen, die mit dieser Option exportiert worden sind, können in älteren Version (also alle Versionen vor der v12.11) nicht eingelesen werden.

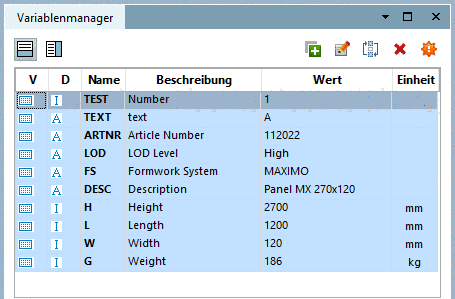

Die Auswahl der möglichen Kopfzeilen verändert sich, je nachdem ob Sie aus der Variablen Verwaltung im PARTproject oder aus der Option Tabellen Export im PARTdesigner kommen.

Wählen Sie das Trennzeichen [Separator], Texterkennungszeichen [Text identifying character] und den Trenner für Nachkommastellen [Separators for mantissa] aus.

Nutzen Sie die Kontrollkästchen Feste Werte [Fixed values], Wertebereichsvariablen [Value range variables] und Merkmalsalgorithmen [Attribute algorithms], um den jeweiligen Variablentyp zu exportieren. Sie können in der darunterstehenden Tabelle noch jeweils einzelne oder alle Variablen aus- und abwählen.

Mit dem Kontrollkästchen Werte exportieren [Export values] können Sie sich die zu der jeweiligen Kopfzeile die Werte dazu ausgeben lassen. Ist der Haken nicht gesetzt, werden keine Werte ausgeben. Ist Header exportieren [Export header] ebenfalls nicht angekreuzt, wird keine Datei erzeugt.

Ist die Option Wertebereiche auflösen mit Namen als Werte [Resolve ranges of values with names as values] angekreuzt, wird zusätzlich zu dem Standardwert auch dessen Fixwert ausgegeben.

Bestätigen Sie mit OK.

→ Die Datei wird generiert.

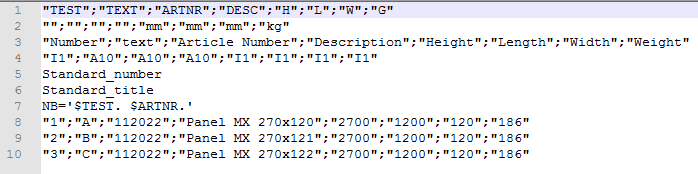

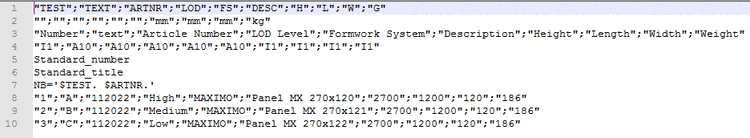

Ergebnis
