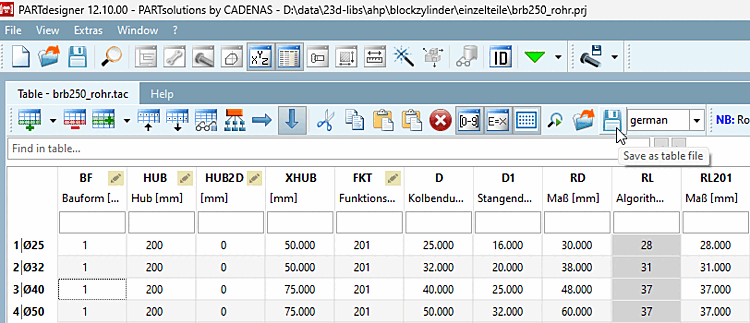

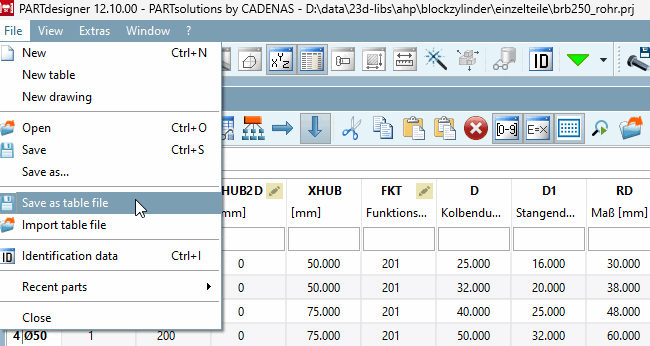

Sopra la tabella o nel Menu File [File], il comando tabelle Esporta [Table export].

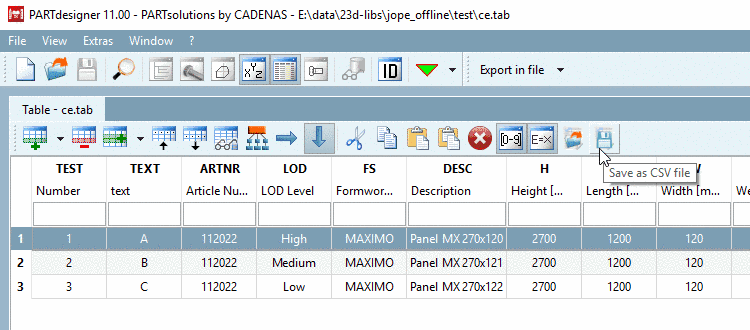

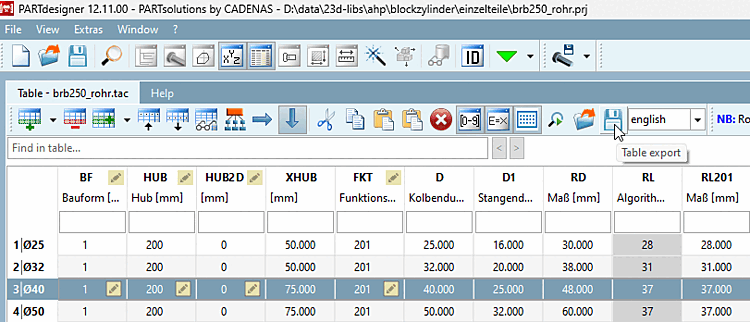

Figura 7.1014.  Salva come file CSV [Save as CSV file]

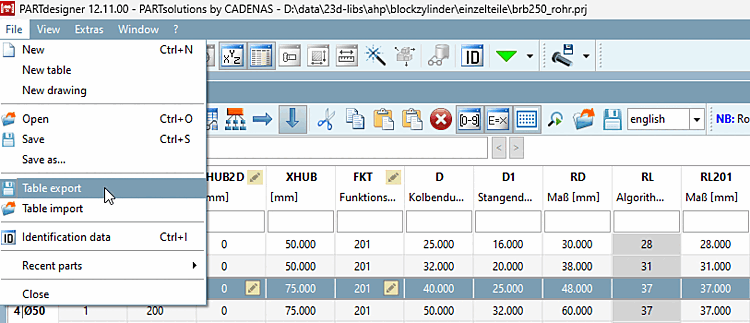

Figura 7.1015.  Salva come file CSV [Save as CSV file]

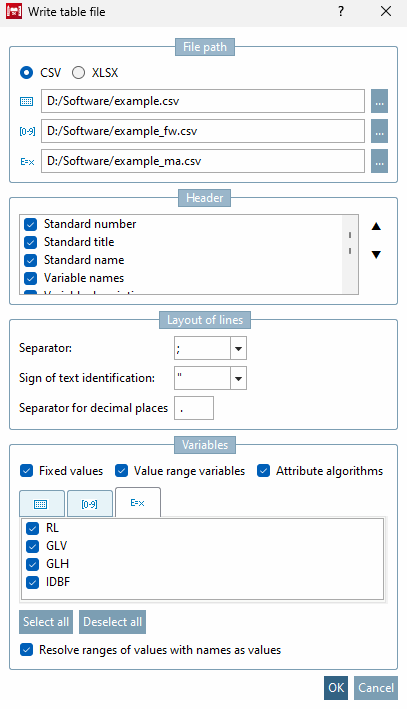

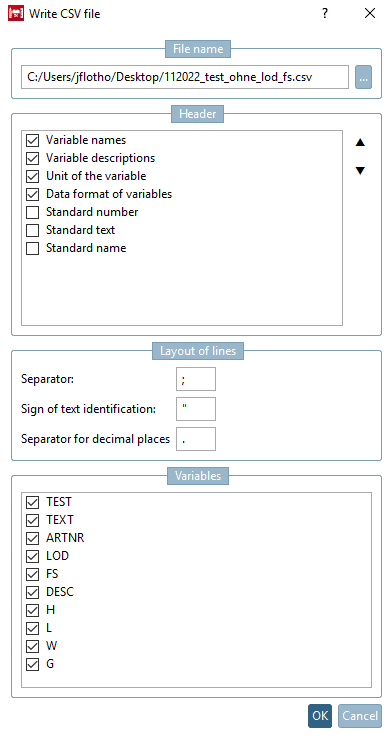

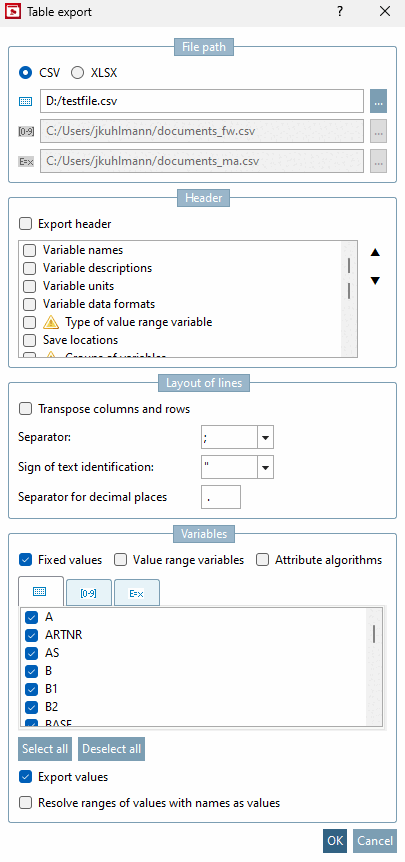

→ Si apre la finestra Esportazione tabella [Table export].

Figura 7.1016.

Nell'area Percorso file [File path], selezionare se si desidera creare un file CSV o XLSX.

Inserire un percorso completo e un nome di file per il file CSV o XLSX come posizione di archiviazione. Facendo clic sul pulsante ... si apre la finestra Salva file come... [Save file as...], nella quale è possibile modificare il percorso di memorizzazione predefinito (directory di installazione di eCATALOG 3Dfindit ).

Specificare quali componenti (intestazione [Header], variabili [Variables] ) devono essere trasferiti e come deve essere la struttura [Layout of lines] della riga [Layout of lines].

Importante I dati di intestazione [Header] e la struttura delle righe [Layout of lines] devono essere specificati esattamente nello stesso modo durante l'importazione e l'esportazione, altrimenti il CSV non può essere interpretato correttamente.

Intestazione:

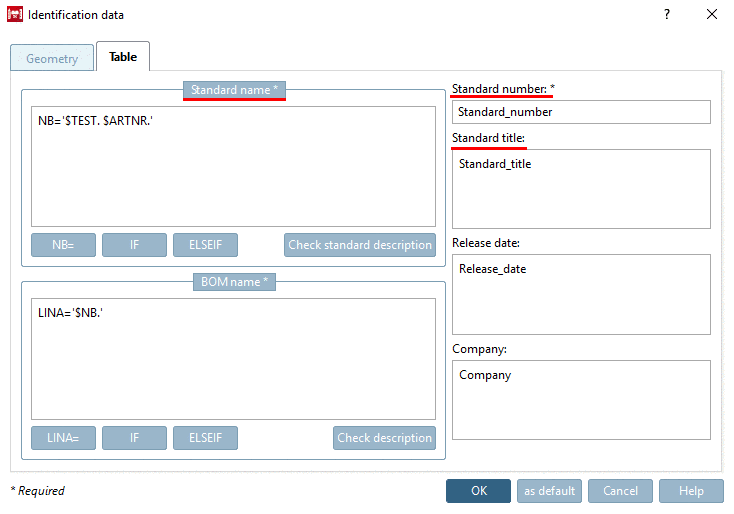

È possibile utilizzare la casella di controllo Esporta intestazione [Export header] per includere l'intestazione come prima colonna della tabella esportata.

Nota Le tabelle esportate con questa opzione non possono essere importate nelle versioni precedenti (cioè tutte le versioni precedenti alla v12.11).

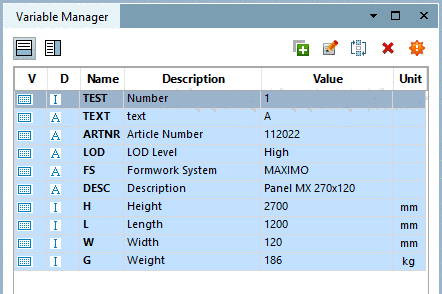

La selezione delle possibili righe di intestazione cambia a seconda che si provenga dalla gestione delle variabili in PARTproject o dall'opzione di esportazione delle tabelle in PARTdesigner.

Selezionare il separatore [Separator], l' identificatore del testo [Text identifying character] e il separatore dei decimali [Separators for mantissa].

Utilizzare le caselle di controllo Valori fissi [Fixed values], Variabili dell'intervallo di valori [Value range variables] e Algoritmi caratteristici [Attribute algorithms] per esportare il rispettivo tipo di variabile. È possibile selezionare e deselezionare singole o tutte le variabili nella tabella seguente.

È possibile utilizzare la casella di controllo Esporta valori [Export values] per visualizzare i valori della rispettiva intestazione. Se la casella non è selezionata, non vengono emessi valori. Se anche la casella Esporta intestazione [Export header] è deselezionata, non viene generato alcun file.

Se l'opzione Risolvi intervalli di valori con nomi come valori [Resolve ranges of values with names as values] è selezionata, oltre al valore predefinito viene emesso anche il suo valore fisso.

Confermare con OK.

→ Il file viene generato.

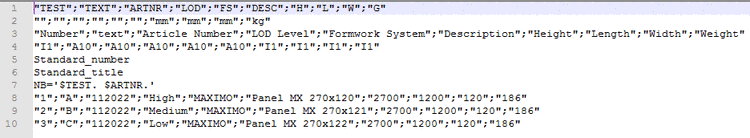

Figura 7.1017. Risultato
