Les liens sont décrits ci-dessous à l'aide d'un exemple :

	Astuce
	Dans une installation standard, le fichier "training.cip" se trouve sous $CADENAS/training.". Si vous le décompressez, l'exemple est disponible sous "23dlibs/training/assembly/scharnier".

Nous créons une charnière en tant que projet de tableau d'assemblage à partir des composants fluegel.prj etbolzen.prj. L'assemblage s'effectue sur la base des points d'attache déjà définis.

Aile

Boulon

Charnière

La position angulaire de la charnière est définie par une variable ("ANG") dans une règle [Rule].

	Remarque
	Un projet de table d'assemblage est en principe créé étape par étape via une configuration d'assemblage et un modèle d'assemblage.

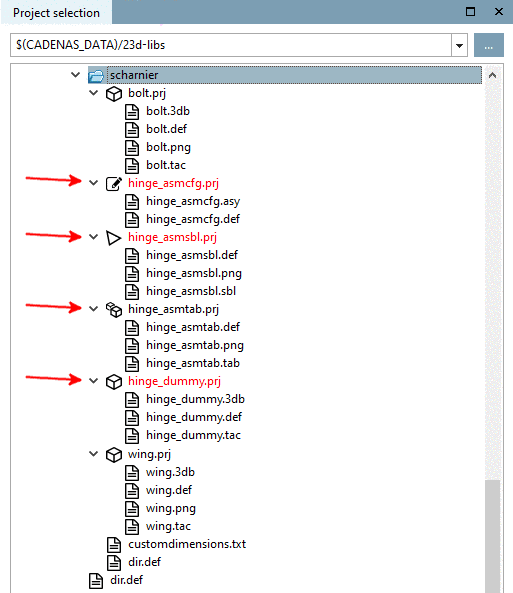

Si vous suivez cet exemple, vous devriez finalement trouver tous les projets ci-contre créés dans votre répertoire de travail, comme le montre l'image de droite. Pièce de départ factice (hinge_dummy.prj) Configuration de l'assemblage (scharnier_asmcfg.prj) Gabarit (scharnier_asmsbl.prj) Projet de table d'assemblage (scharnier_asmtab.prj)

Choix du projet [Project selection] / Configuration des assemblages - Gabarit - Projet de tableau d'assemblage
