Passez à PARTproject.

Sous Sélection du projet [Project selection] -> Menu contextuel de hinge_asmtpl.prj, cliquez sur la commande Créer un projet de table d'assemblage [Create assembly table project].

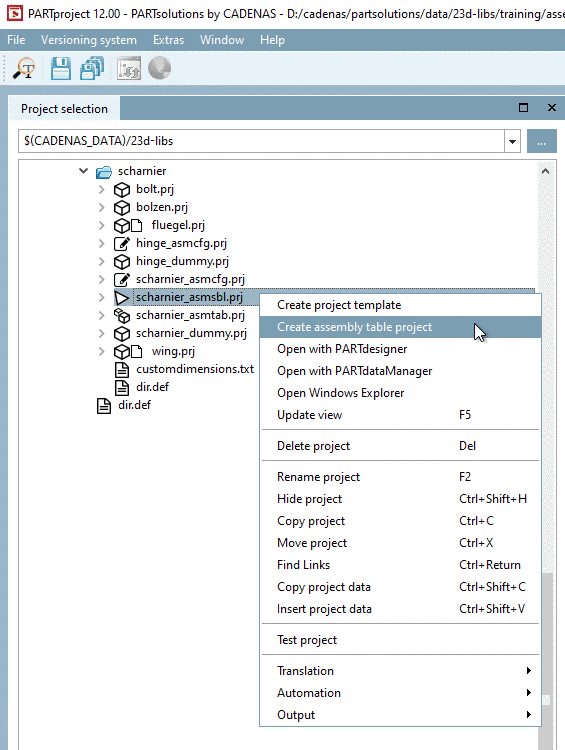

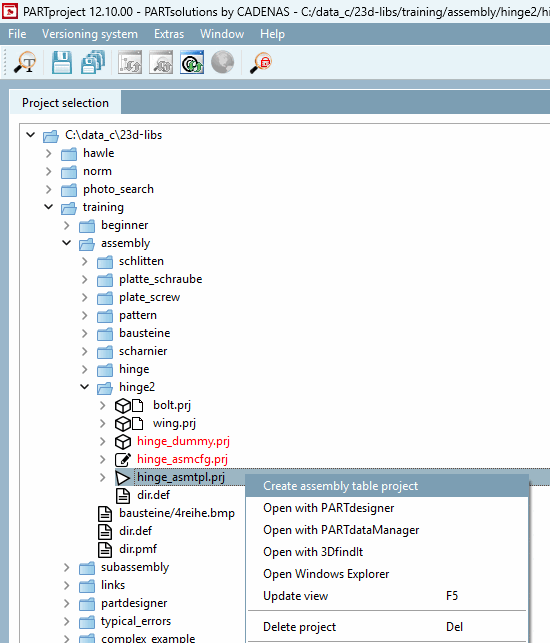

Créer un projet de table d'assemblage [Create assembly table project]

-> La fenêtre Créer un tableau d'assemblage [Create assembly table] apparaît.

Indiquez le nom du fichier [File name]. Celui-ci se compose du chemin du projet ainsi que d'un nom choisi. Les trois points permettent de sélectionner facilement le dossier de destination.

Dans la zone de liste sous Nom du projet [Project name], indiquez le projet qui contient la table qui doit être affichée dans l'assemblage. Dans notre exemple, il s'agit de "HINGEDUMMY". Cliquez ensuite sur OK.

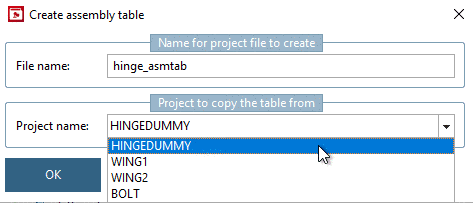

Créer un tableau d'assemblage [Create assembly table]

-> La boîte de dialogue Affectation des variables [Variable assignment] s'ouvre.

Dialogue "Affectation des variables [Variable assignment]

Sélectionnez les variables qui doivent être affichées dans le tableau d'assemblage et confirmez en cliquant sur OK.

Information de fond: Un tableau d'assemblage a son propre tableau qui est créé à ce moment précis. Dans la boîte de dialogue Créer un tableau d'assemblage [Create assembly table], vous avez sélectionné sous Nom du projet [Project name] le composant à partir duquel les variables pour le nouveau tableau d'assemblage doivent être copiées ; il s'agit alors exactement des variables affichées dans la boîte de dialogue Affectation des variables [Variable assignment]. Le nouveau tableau d'assemblage a maintenant toutes ces valeurs ; mais on n'a pas besoin de toutes les valeurs pour définir une variante précise dans le gabarit/config d'assemblage. Parfois, on n'a besoin que d'une seule variable, par exemple, et c'est précisément cette variable que l'on peut sélectionner ci-dessous. Ces variables attribuées se retrouvent alors dans le tableau d'assemblage.

Sélectionnez "hinge_asmtab.tab".

Si vous aviez déjà adapté le tableau de "hinge_dummy.tab/tac", la désignation de la norme [Standard name] est correcte.

Dans le cas contraire, attribuez une désignation normalisée unique à l'assemblage.

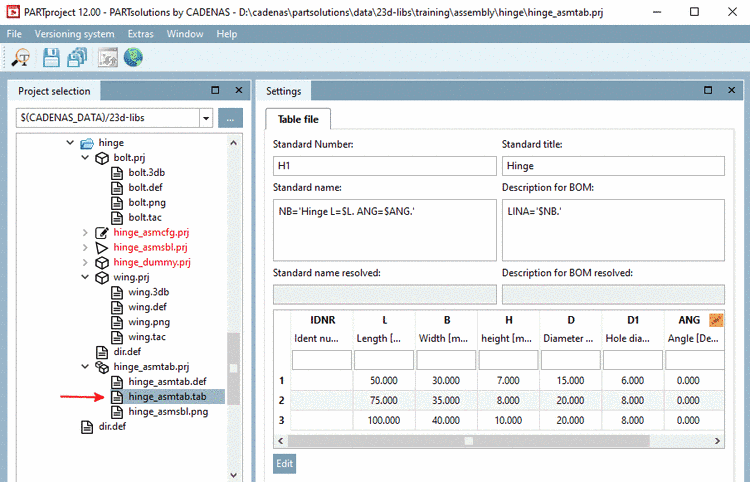

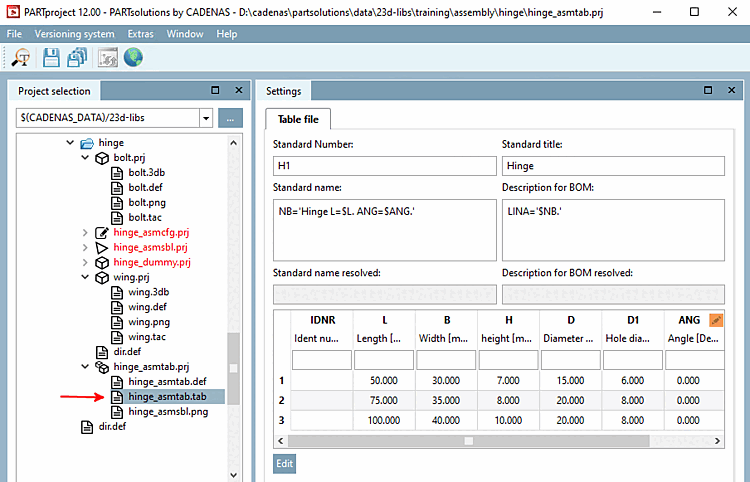

Attribuer une désignation normalisée (ici 'Charnière L=$L.Angle=$ANG.')

Pour que seul le projet de tableau d'assemblage soit visible dans le PARTdataManager et non pas les "étapes intermédiaires" que sont le gabarit d'assemblage et la configuration d'assemblage, cachez-les au moyen de Cacher le projet [Hide project] via la commande du menu contextuel de l'arborescence. De même, vous devriez cacher le projet fictif.

Mettre à jour l'index.

-> Les deux pièces détachées "Aile de charnière" et "Axe de charnière" et le projet de tableau d'assemblage "Charnière" sont maintenant sélectionnables dans 3Dfindit / PARTdataManager.

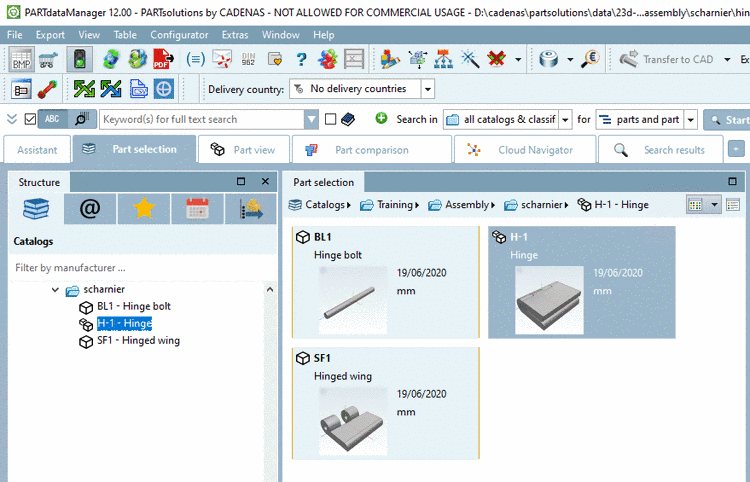

Charnière dans PARTdataManager Sélection des pièces

Ouvrez la vue des pièces.

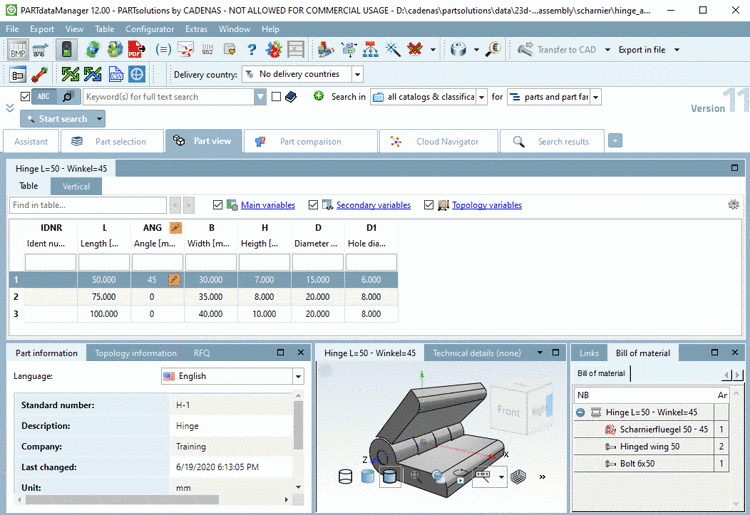

Charnière dans PARTdataManager Vue des pièces

Transmettre l'assemblage à un système de CAO (dans l'exemple ci-dessous, avec deux positions angulaires différentes).

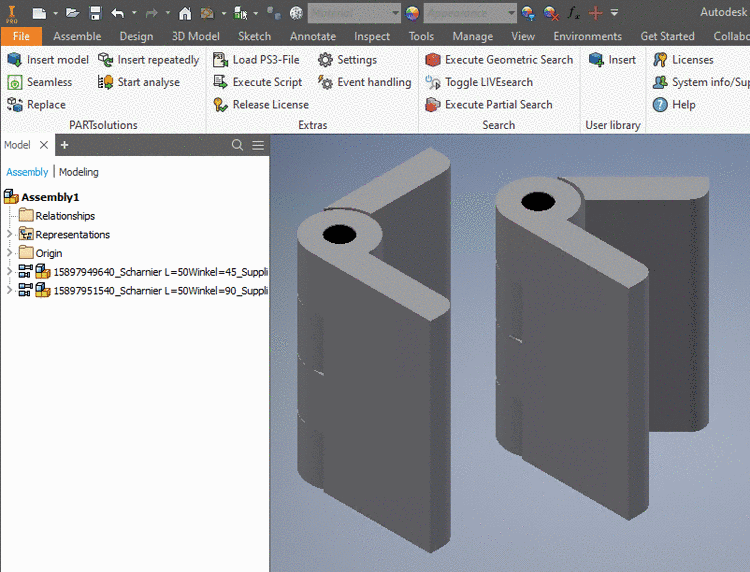

Exemple de charnière dans Inventor
