Wechseln Sie zu PARTproject.

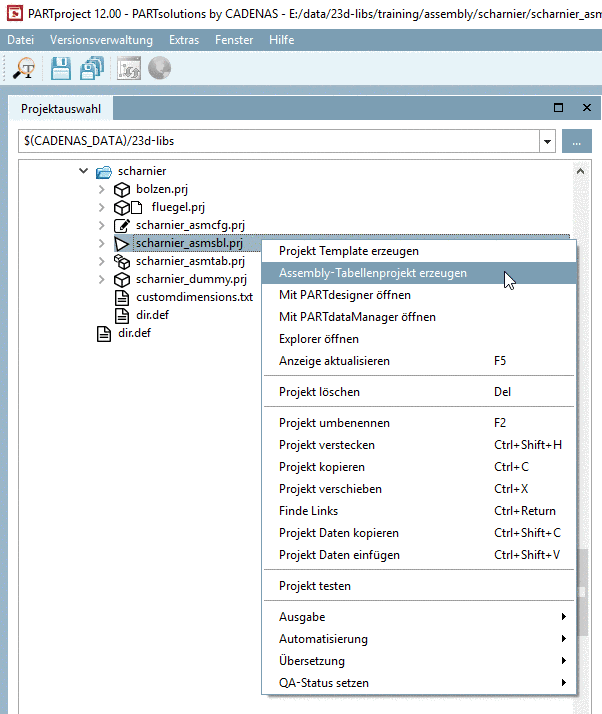

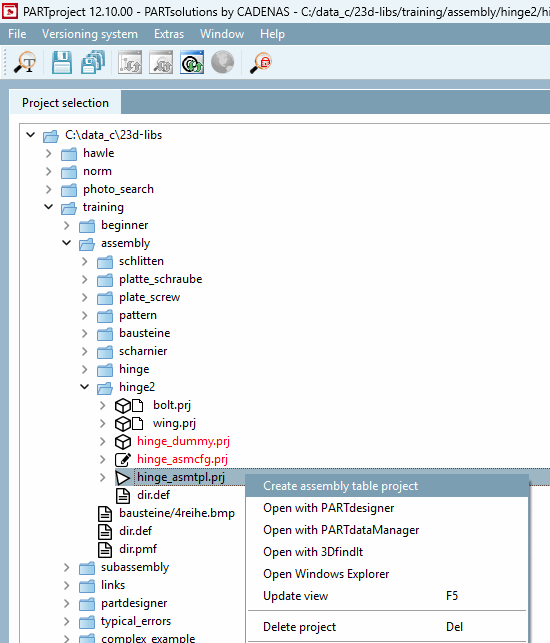

Klicken Sie unter Projektauswahl [Project selection] -> Kontextmenü von hinge_asmtpl.prj auf den Befehl Assembly-Tabellenprojekt erzeugen [Create assembly table project].

Assembly-Tabellenprojekt erzeugen [Create assembly table project]

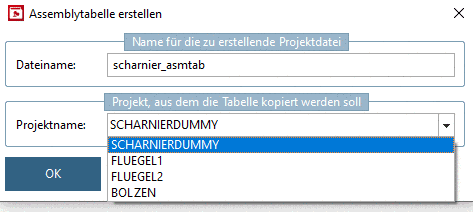

-> Es erscheint das Fenster Assemblytabelle erstellen [Create assembly table].

Geben Sie den Dateiname [File name] an. Dieser setzt sich aus dem Projektpfad sowie einem ausgewählten Namen zusammen. Über die drei Punkte lässt sich der Zielordner einfach auswählen.

Geben Sie im Listenfeld unter Projektname [Project name] das Projekt an, welches diejenige Tabelle enthält, die in der Baugruppe angezeigt werden soll. In unserem Beispiel ist dies "HINGEDUMMY". Klicken Sie anschließend auf OK.

Assemblytabelle erstellen [Create assembly table]

-> Das Dialogfenster Variablenzuordnung [Variable assignment] wird geöffnet.

Dialog "Variablenzuordnung [Variable assignment]"

Wählen Sie die Variablen aus, die in der Assemblytabelle angezeigt werden sollen und bestätigen Sie mit OK.

Hintergrundinformation: Eine Assemblytabelle hat eine eigene Tabelle, die genau in diesem Moment erstellt wird. Im Dialog Assemblytabelle erstellen [Create assembly table] wählten Sie unter Projektname [Project name] das Bauteil aus, aus welchem die Variablen für die neue Assemblytabelle kopiert werden sollen; das sind dann genau die im Dialog Variablenzuordnung [Variable assignment] angezeigten. Die neue Assemblytabelle hat jetzt alle diese Werte; aber man braucht gar nicht alle, um eine genaue Variante in der Assembly-Schablone/Config festzulegen. Manchmal braucht man dazu z.B. nur 1 einzige Variable, und genau die kann man dann unten auswählen. Diese zugewiesenen Variablen landen dann in der Assemblytabelle.

Selektieren Sie "hinge_asmtab.tab".

Sofern Sie die Tabelle von "hinge_dummy.tab/tac" bereits angepasst hatten, ist die Normbezeichnung [Standard name] korrekt.

Vergeben Sie ansonsten eine eindeutige Normbezeichnung für die Baugruppe.

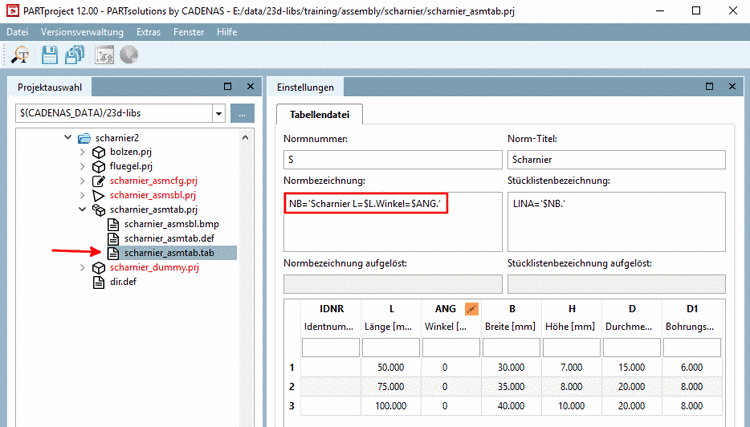

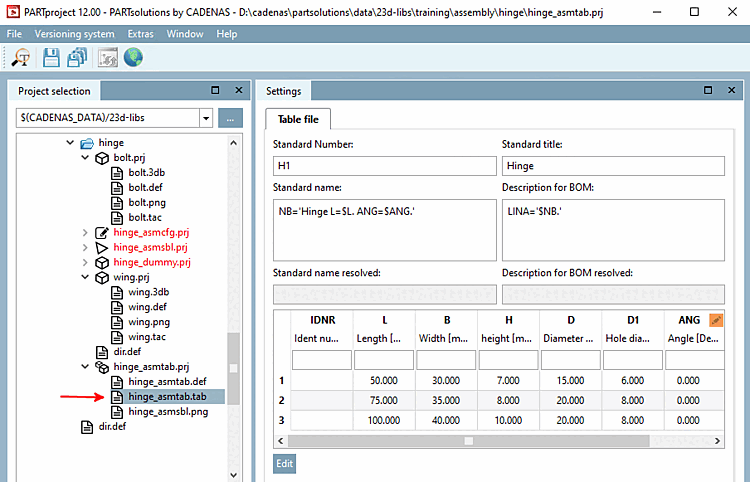

Normbezeichnung vergeben (hier 'Scharnier L=$L.Winkel=$ANG.')

Damit im PARTdataManager nur das Assembly-Tabellenprojekt sichtbar ist und nicht die "Zwischenschritte" Assembly-Schablone und Assembly-Konfiguration, verstecken Sie diese mittels Projekt verstecken [Hide project] via Kontextmenübefehl des Verzeichnisbaumes. Ebenso sollten Sie das Dummy-Projekt verstecken.

Aktualisieren Sie den Index.

-> Anwählbar sind nun in 3Dfindit / PARTdataManager die beiden Einzelteile "Scharnierflügel" und "Scharnierbolzen" und das Assembly-Tabellenprojekt "Scharnier".

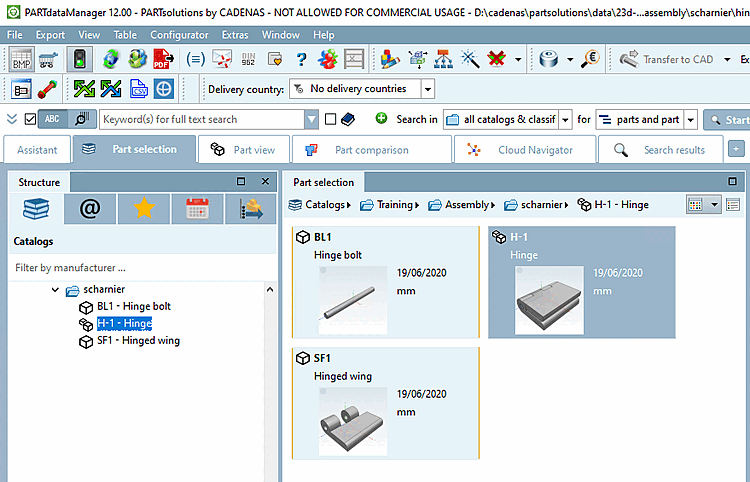

Scharnier in PARTdataManager Teileauswahl

Öffnen Sie die Teileansicht.

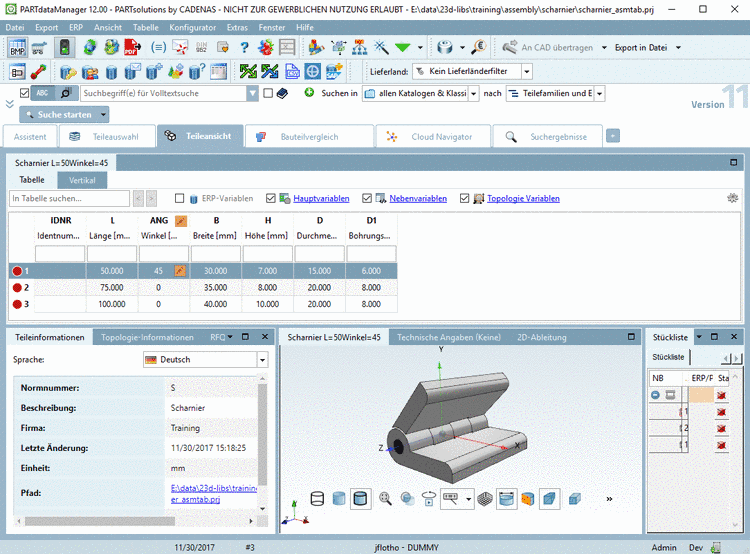

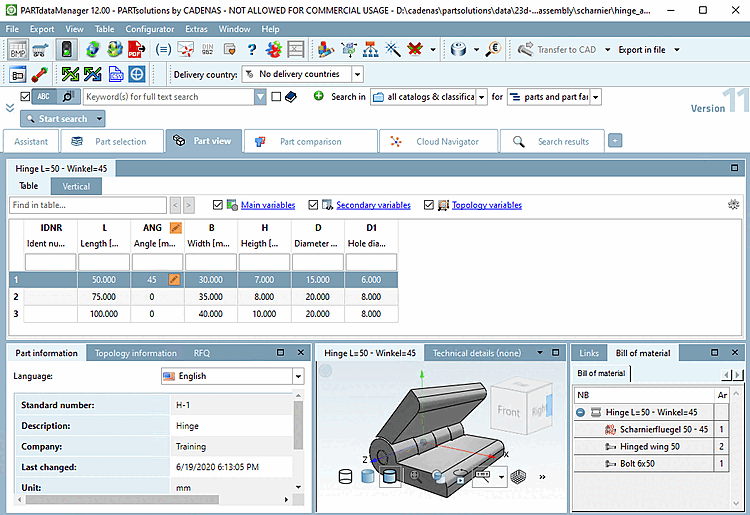

Scharnier in PARTdataManager Teileansicht

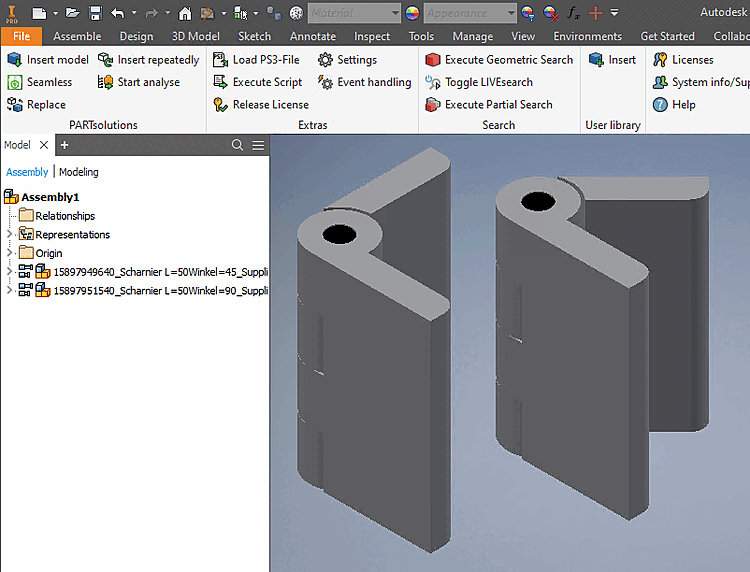

Übergeben Sie die Baugruppe an ein CAD-System (im Beispiel unten mit zwei verschiedenen Winkelstellungen).

Scharnier beispielhaft in Inventor
