1.10.1.3.2.19.  Sketcher: Cercle tangent à 3 cercles

Avec la V12, l'outil Cercle tangentiel à 3 cercles [Circle tangent to 3 circles] a été ajouté (uniquement à des fins de démonstration, non validé).

Cercle tangent à l'intérieur des 3 cercles d'origine

Cercle tangent à l'intérieur des 3 cercles d'origine

  1. Activez l'outil Cercle tangent à 3 cercles [Circle tangent to 3 circles].

  2. Sélectionnez dans l'ordre les 3 cercles d'origine.

    -> Le nouveau cercle est inséré tangentiellement aux 3 cercles d'origine.

Dans la fenêtre d'ancrage Editer élément [Edit element], vous avez la possibilité de placer un, deux ou les trois cercles d'origine dans le cercle tangent.

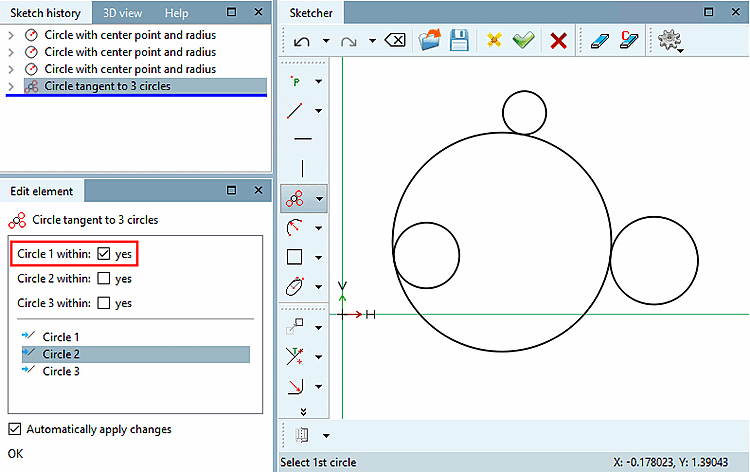

Exemple : cercle 1 à l'intérieur du cercle tangent

Exemple : cercle 1 à l'intérieur du cercle tangent

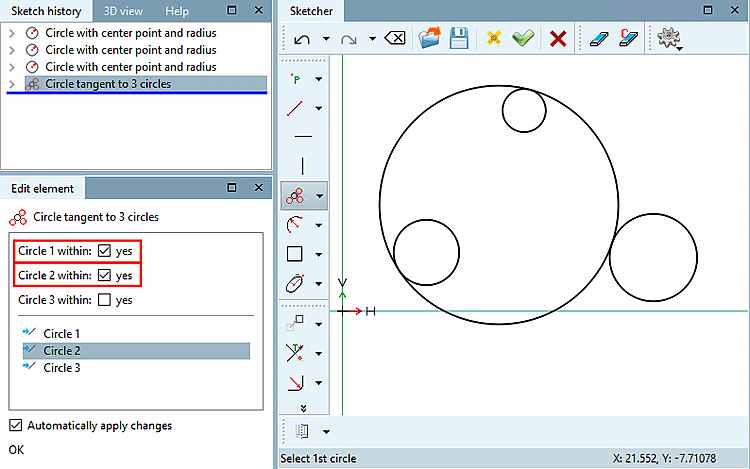

Exemple : Cercles 1 et 2 à l'intérieur du cercle tangent

Exemple : Cercles 1 et 2 à l'intérieur du cercle tangent

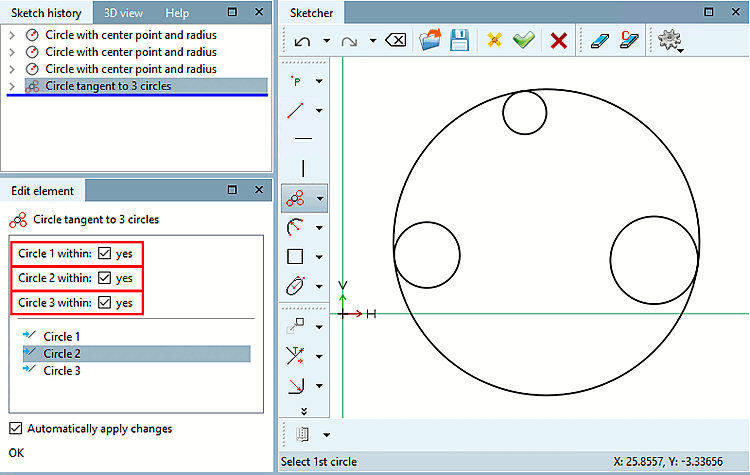

Exemple : cercles 1, 2 et 3 à l'intérieur du cercle tangent

Exemple : cercles 1, 2 et 3 à l'intérieur du cercle tangent
