1.10.1.3.2.19.  Sketcher: cerchio tangente a 3 cerchi

Con la V12 è stato aggiunto lo strumento Cerchio tangenziale su 3 cerchi [Circle tangent to 3 circles] (solo a scopo dimostrativo, non rilasciato).

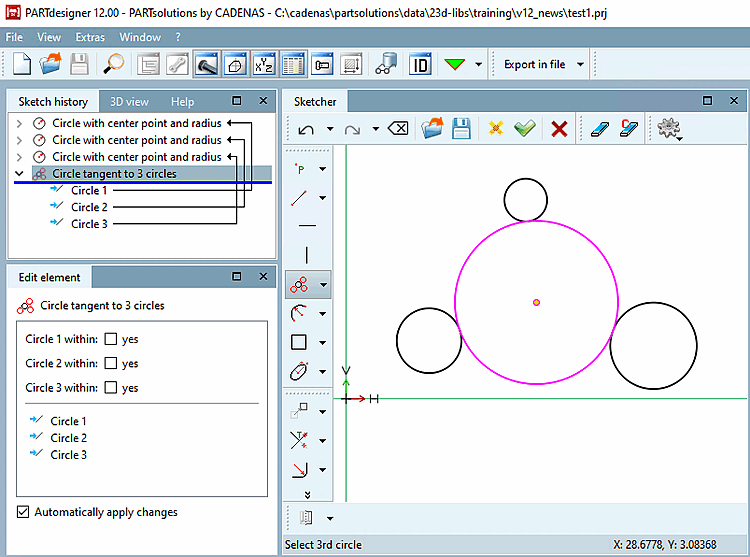

Cerchio tangenzialmente toccante all'interno dei 3 cerchi originali

Figura 1.506. Cerchio tangenzialmente toccante all'interno dei 3 cerchi originali

  1. Attivare lo strumento Cerchio tangente a 3 cerchi [Circle tangent to 3 circles].

  2. Selezionare i 3 cerchi originali uno dopo l'altro.

    -> Il nuovo cerchio viene inserito tangenzialmente ai 3 cerchi originali.

Nella finestra di aggancio Modifica elemento [Edit element], si può scegliere di collocare uno, due o tutti e tre i cerchi originali nel cerchio che tocca tangenzialmente.

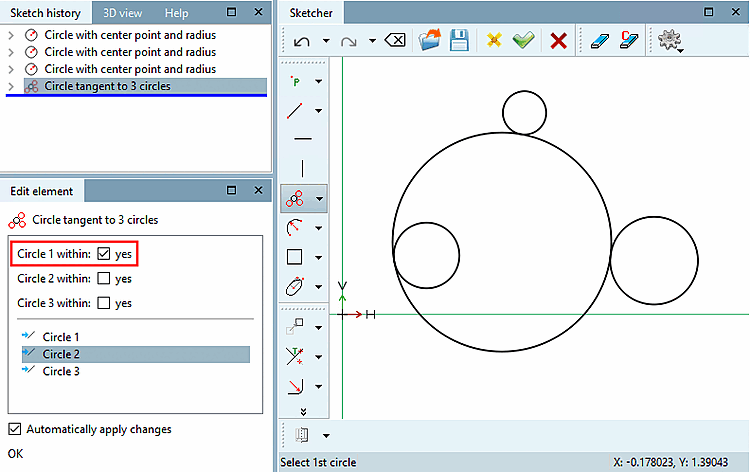

Esempio: cerchio 1 all'interno del cerchio che tocca tangenzialmente

Figura 1.507. Esempio: cerchio 1 all'interno del cerchio che tocca tangenzialmente

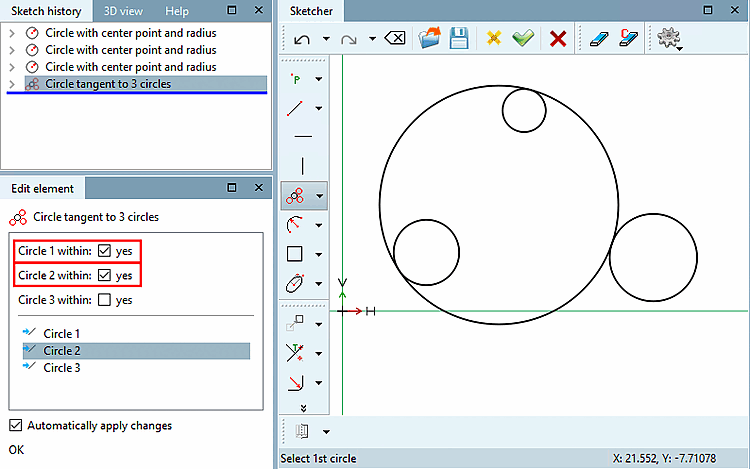

Esempio: i cerchi 1 e 2 all'interno del cerchio tangenzialmente toccante

Figura 1.508. Esempio: i cerchi 1 e 2 all'interno del cerchio tangenzialmente toccante

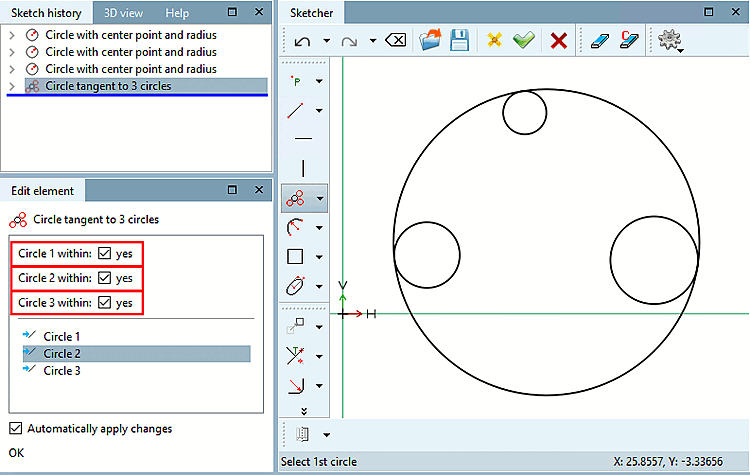

Esempio: i cerchi 1, 2 e 3 all'interno del cerchio tangenzialmente toccante

Figura 1.509. Esempio: i cerchi 1, 2 e 3 all'interno del cerchio tangenzialmente toccante
