1.10.1.3.2.18.  Sketcher: raggruppare gli elementi in una spline

In V12, i singoli archi possono essere raggruppati in una spline utilizzando la funzione Raggruppa elementi in una spline [Group elements into a spline] (funzione solo a scopo dimostrativo, non rilasciata).

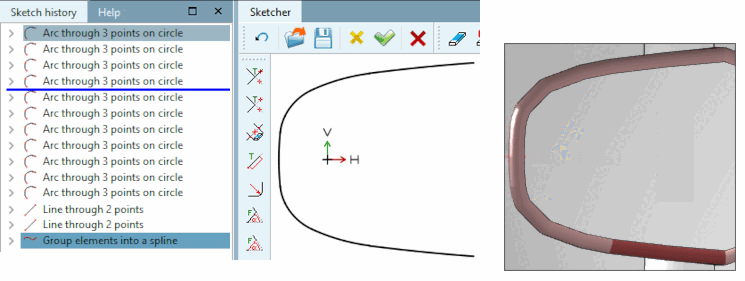

Figura 1.504.

Se un componente contiene una curva con raggio variabile, è necessario approssimare questa curva utilizzando molti archi singoli (arco su 3 punti della circonferenza [Arc through 3 points on circle], vedere la figura seguente). La funzione spline consente ora di esportare non i singoli archi, ma il loro raggruppamento nella spline. Questo riduce la possibilità di errori durante l'esportazione, soprattutto quando si utilizza la funzione di fusione. Inoltre, la visualizzazione nella vista 3D è più accurata.

Vengono prima disegnati i singoli archi e poi viene applicata la funzione spline.

  1. Disegnare la curva da archi singoli

  2. Segnare il punto di partenza della curva

  3. Selezionare i singoli elementi della sequenza che deve diventare una spline

  4. Segnare il punto finale della curva

Figura 1.505.
