1.10.1.3.2.19. Sketcher: Kreis tangential an 3 Kreisen

Mit V12 ist das Werkzeug Kreis tangential an 3 Kreisen [Circle tangent to 3 circles] neu hinzukommen (nur zu Demozwecken, nicht freigegeben).

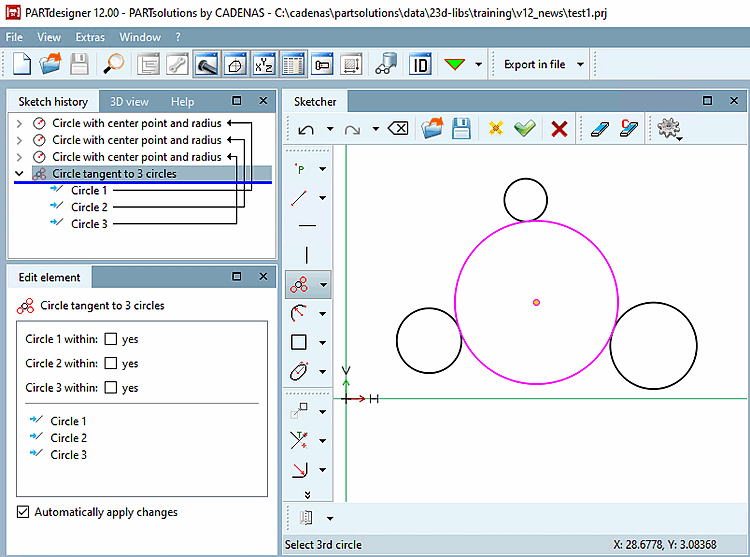

Tangential berührender Kreis innerhalb der 3 Ursprungskreise

Tangential berührender Kreis innerhalb der 3 Ursprungskreise

  1. Aktivieren Sie das Werkzeug Kreis tangential an 3 Kreisen [Circle tangent to 3 circles].

  2. Selektieren Sie der Reihe nach die 3 Ursprungskreise.

    -> Der neue Kreis wird tangential zu den 3 Ursprungskreisen eingefügt.

Im Dockingfenster Element editieren [Edit element] haben Sie die Möglichkeit einen, zwei oder alle drei Ursprungskreise in den tangential berührenden Kreis zu legen.

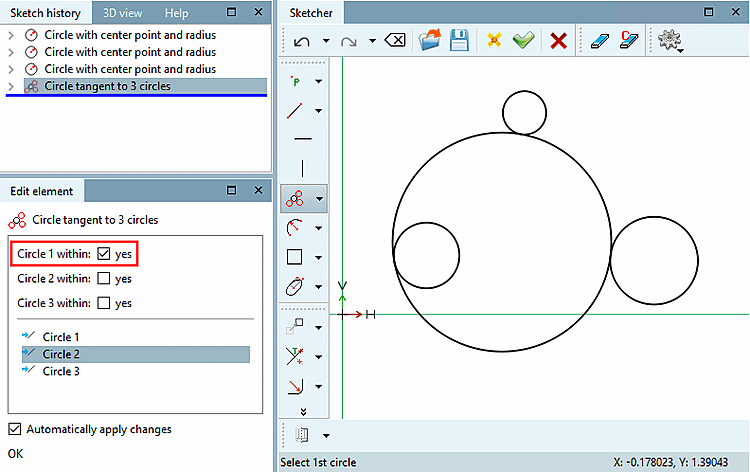

Beispiel: Kreis 1 innerhalb des tangential berührenden Kreises

Beispiel: Kreis 1 innerhalb des tangential berührenden Kreises

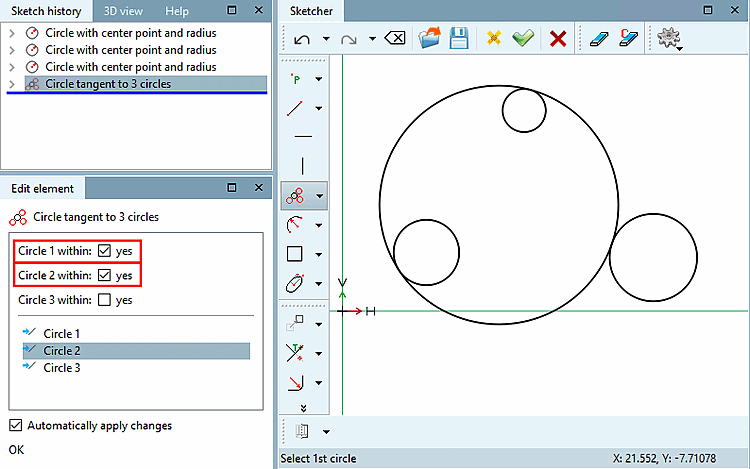

Beispiel: Kreis 1 und 2 innerhalb des tangential berührenden Kreises

Beispiel: Kreis 1 und 2 innerhalb des tangential berührenden Kreises

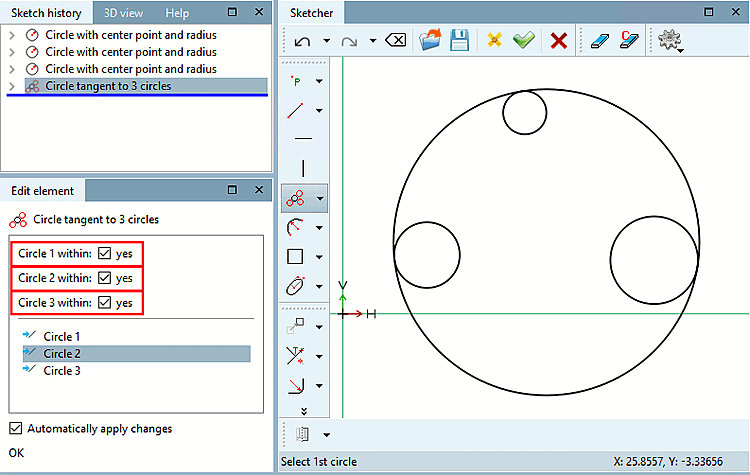

Beispiel: Kreis 1, 2 und 3 innerhalb des tangential berührenden Kreises

Beispiel: Kreis 1, 2 und 3 innerhalb des tangential berührenden Kreises
