Cliquez sur le bouton Insérer un rectangle [Insert rectangle]. La largeur du rectangle sera plus tard la hauteur de l'écrou borgne et la hauteur du rectangle représente le corps brut pour le demi-hexagone (attention : il s'agit ici du diamètre extérieur de l'hexagone et non de la taille de la clé).
Corps brut parce que l'hexagone proprement dit est découpé à l'aide de l'esquisse 2. Pour toutes les formes, la hauteur doit être légèrement supérieure au rayon extérieur de l'hexagone.
Hexagone avec cercle intérieur = ouverture de clé et cercle extérieur (ouverture de clé ~ 0,866 * rayon extérieur de l'hexagone)

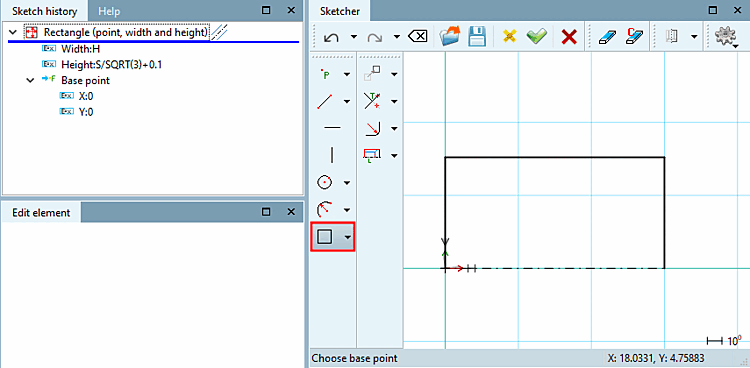

En partant de l'origine, tracez un rectangle de largeur = H et de hauteur = S/SQRT(3) + 0.1. (La hauteur est ainsi légèrement plus grande que le rayon extérieur de l'hexagone).
Déterminez la ligne de base comme axe de rotation [Rotation axis].
Cliquez sur le bouton Insérer parallèle [Create parallel line].

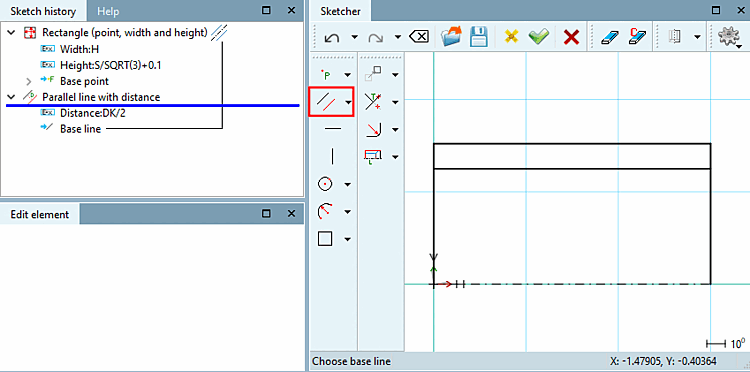

Sélectionnez la ligne de base et positionnez la parallèle à la distance DK/2 (DK = diamètre du chapeau).

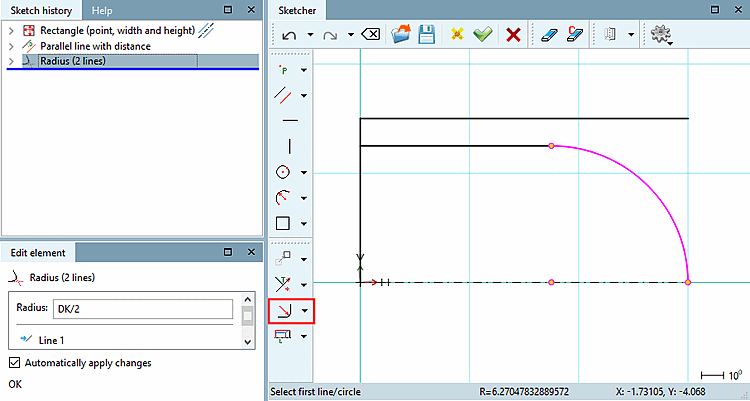

Cliquez sur le bouton Congé à 2 éléments [Radius with 2 elements].
Déterminez la première et la deuxième ligne, puis la position approximative du segment de cercle. Dans la boîte de dialogue, définissez le rayon avec DK/2 (DK = diamètre du chapeau).
Cliquez sur le bouton Insérer parallèle [Create parallel line].

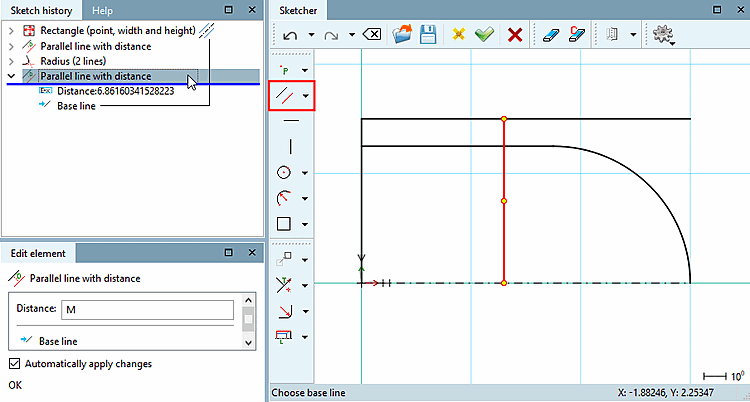

Sélectionnez le côté gauche comme ligne de base et positionnez la parallèle à la distance M (M = hauteur de l'hexagone).
Cliquez sur le bouton Insérer parallèle [Create parallel line].

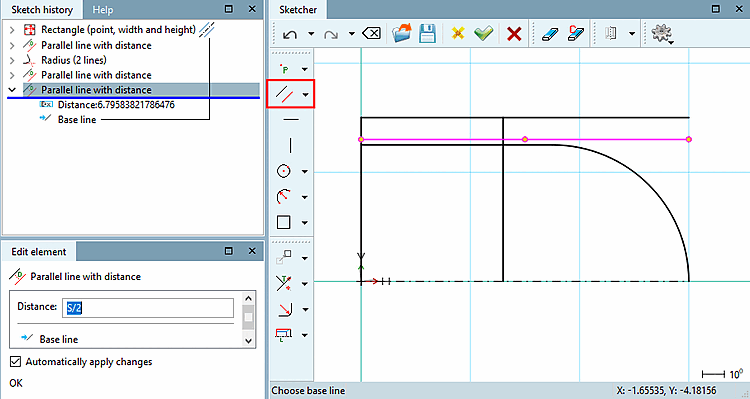

Sélectionnez l'axe de rotation comme ligne de base et positionnez la parallèle à la distance S/2 (S = ouverture de clé).
Cliquez sur le bouton Insérer parallèle [Create parallel line].

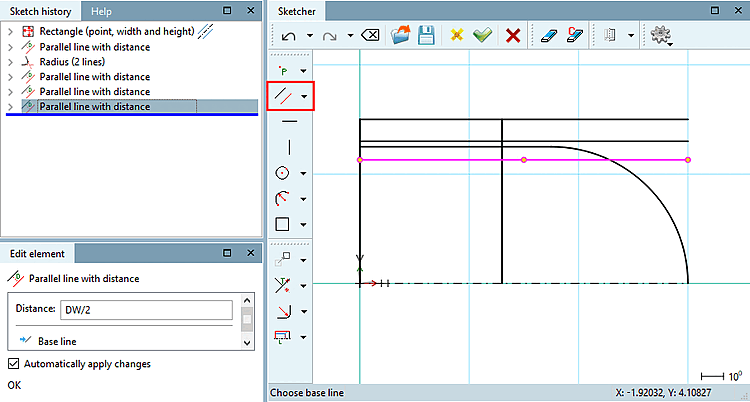

Sélectionnez l'axe de rotation comme ligne de base et positionnez la parallèle à la distance DW/2 (DW = diamètre extérieur de la surface d'appui).

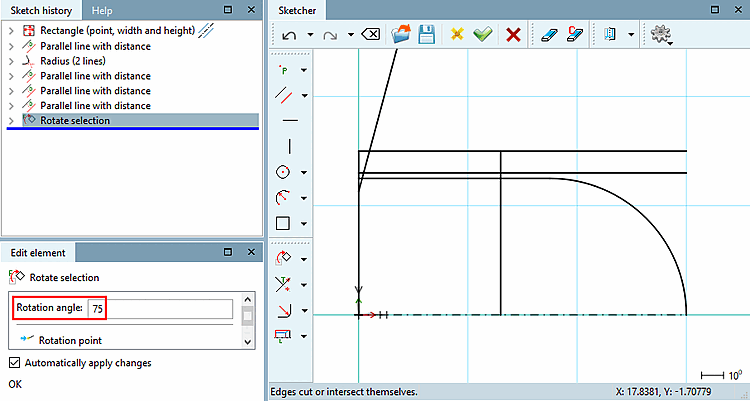

Créer un chanfrein extérieur sur l'hexagone : Faire pivoter la sélection [Rotate selection]

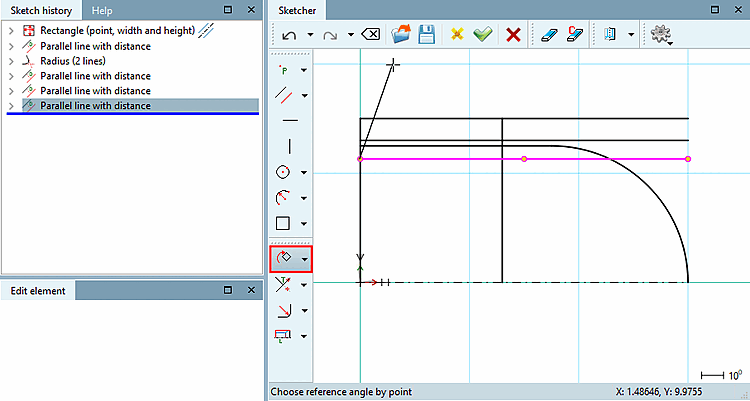

Cliquez sur le bouton Faire pivoter la sélection [Rotate selection].
Effectuez un positionnement approximatif.
Dans l' historique de l'esquisse [Sketch history], ouvrez la boîte de dialogue Modifier les paramètres [Change parameter] en double-cliquant sur Angle de rotation [Angle of rotation] et saisissez la valeur 75.

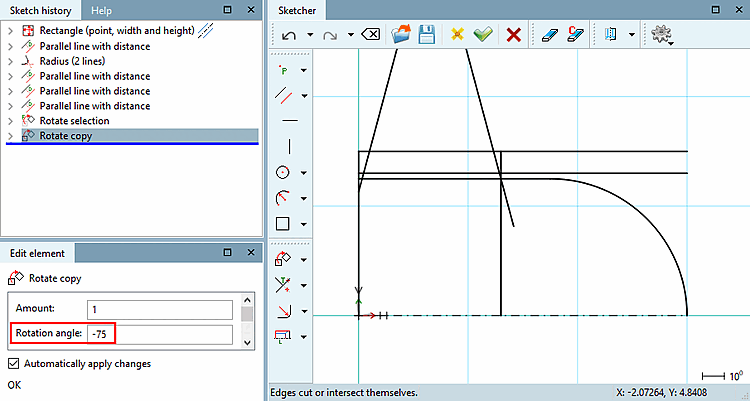

Créer un chanfrein extérieur sur l'hexagone : Copier la sélection et la faire pivoter [Copy and rotate selection]

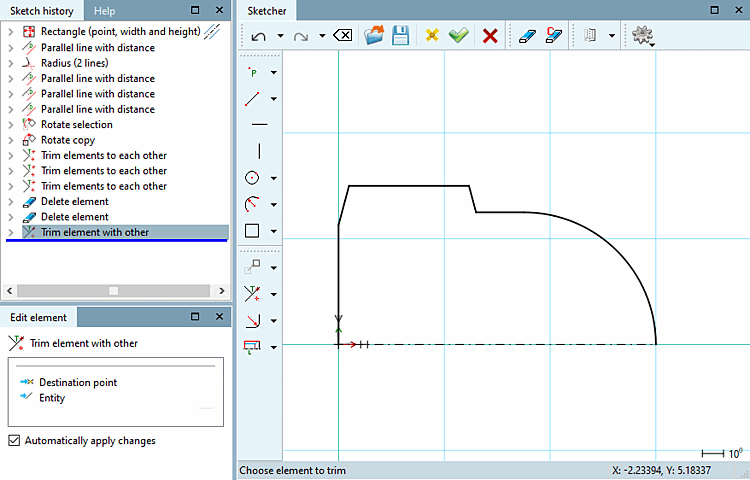

Supprimez toutes les lignes superflues à l'aide des fonctions Ajuster les éléments les uns aux autres [Trim elements to each other], Supprimer l'élément [Delete element] et Ajuster l'élément à un autre [Trim element with other].
