2.8.1.1. Sketch 1 erstellen

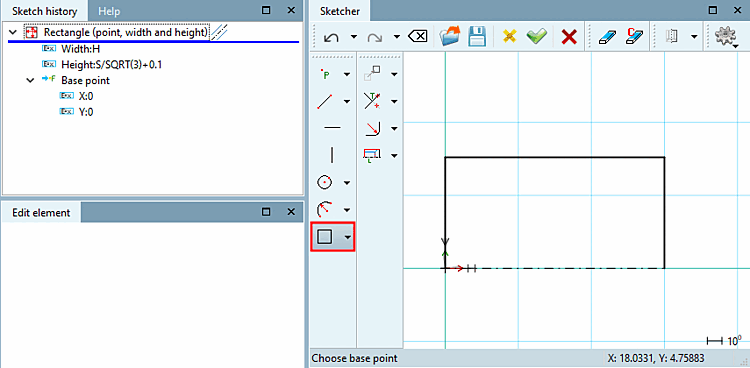

  1. Klicken Sie auf den Button Rechteck einfügen [Insert rectangle]. Die Breite des Rechtecks ist später die Höhe der Hutmutter und die Höhe des Rechtecks stellt den Rohkörper für den halben Sechskant dar (Achtung: Gemeint ist hier der Außendurchmesser des Sechskants, nicht die Schlüsselweite).

    Rohkörper deshalb, weil der eigentliche Sechskant mittels Sketch 2 ausgeschnitten wird. Die Höhe muss für alle Ausprägungen etwas größer sein als der Außenradius des Sechskants.

    Sechseck mit Innenkreis = Schlüsselweite und Außenkreis (Schlüsselweite ~ 0.866 * Sechskantaußenradius)

    Sechseck mit Innenkreis = Schlüsselweite und Außenkreis (Schlüsselweite ~ 0.866 * Sechskantaußenradius)

    Ziehen Sie vom Nullpunkt ausgehend ein Rechteck mit Breite = H und Höhe = S/SQRT(3) + 0.1 auf. (Die Höhe ist damit etwas größer als der Außenradius des Sechskants.)

    Bestimmen Sie die Basislinie als Rotationsachse [Rotation axis].

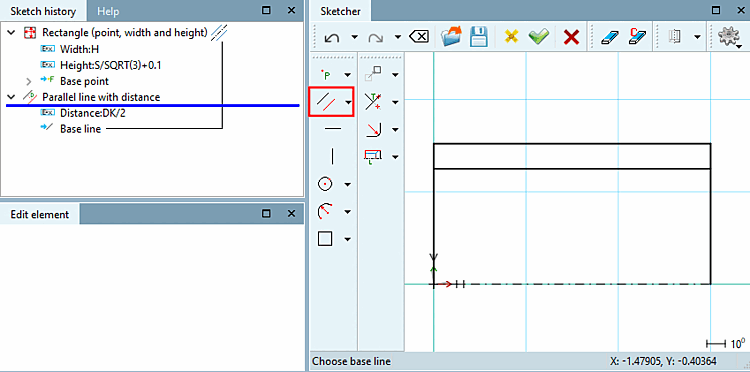

  2. Klicken Sie auf den Button Parallele einfügen [Create parallel line].

    Wählen Sie die Basislinie und positionieren Sie die Parallele im Abstand DK/2 (DK = Hutdurchmesser).

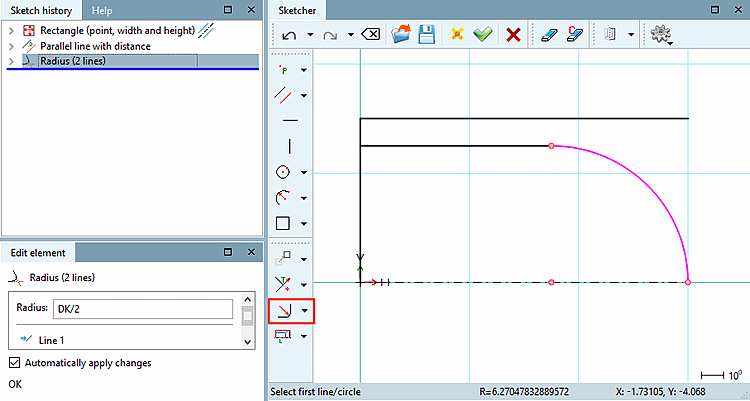

  3. Klicken Sie auf den Button Verrundung an 2 Elemente [Radius with 2 elements].

    Bestimmen Sie erste und zweite Linie und danach die grobe Position des Kreissegmentes. Legen Sie im Dialog den Radius mit DK/2 fest (DK = Hutdurchmesser).

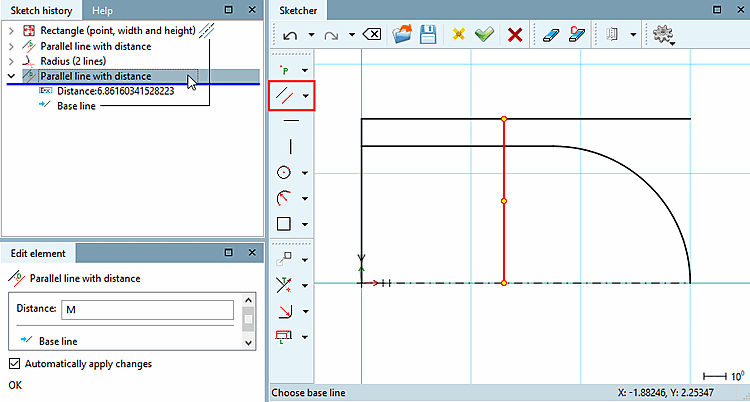

  4. Klicken Sie auf den Button Parallele einfügen [Create parallel line].

    Wählen Sie die linke Seite als Basislinie und positionieren Sie die Parallele im Abstand M (M = Höhe Sechskant).

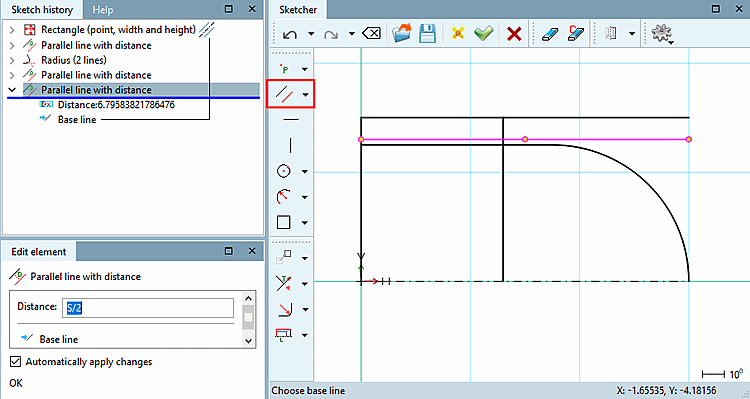

  5. Klicken Sie auf den Button Parallele einfügen [Create parallel line].

    Wählen Sie die Rotationsachse als Basislinie und positionieren Sie die Parallele im Abstand S/2 (S = Schlüsselweite).

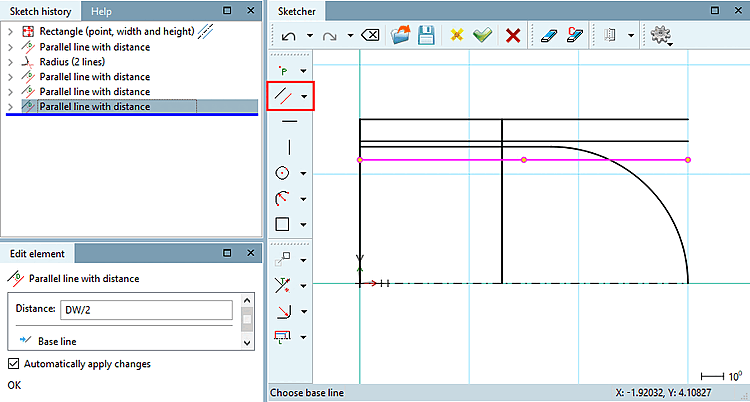

  6. Klicken Sie auf den Button Parallele einfügen [Create parallel line].

    Wählen Sie die Rotationsachse als Basislinie und positionieren Sie die Parallele im Abstand DW/2 (DW = Außendurchmesser Anlagefläche).

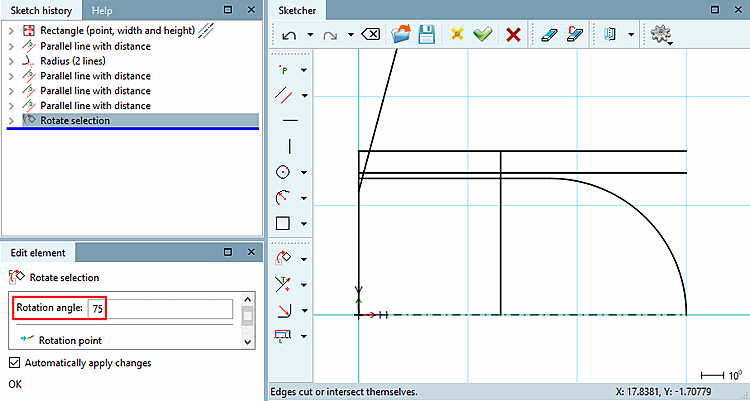

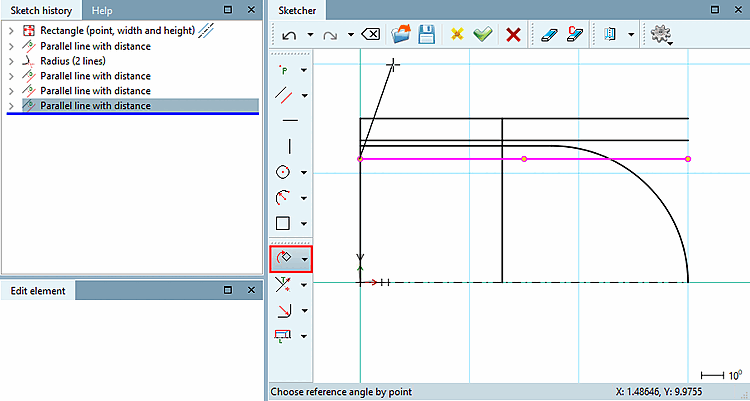

  7. Außenfase am Sechskant erstellen: Selektion rotieren [Rotate selection]

    1. Selektieren Sie die zu rotierende Linie.

    2. Klicken Sie auf den Button Selektion rotieren [Rotate selection].

    3. Wählen Sie den Drehpunkt.

      -> Die Linie hängt am Cursor.

    4. Nehmen Sie eine grobe Positionierung vor.

    5. Öffnen Sie in der Sketch Historie [Sketch history] per Doppelklick auf Drehwinkel [Angle of rotation] den Dialog Parameter ändern [Change parameter] und geben Sie den Wert 75 ein.

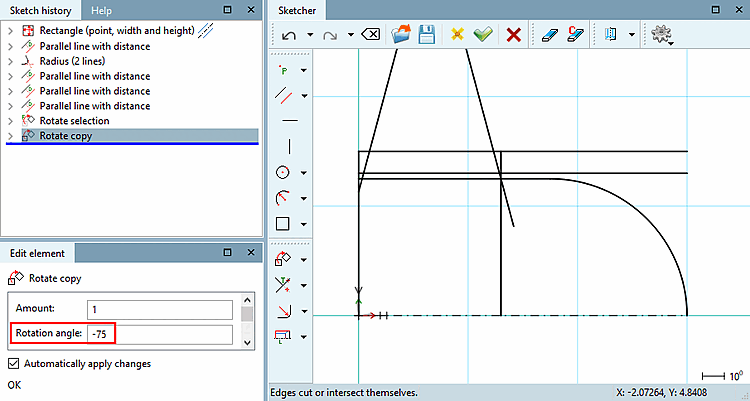

  8. Außenfase am Sechskant erstellen: Selektion kopieren und rotieren [Copy and rotate selection]

    1. Selektieren Sie die zu rotierende Linie.

    2. Klicken Sie auf den Button Selektion kopieren und rotieren [Copy and rotate selection].

    3. Wählen Sie den Drehpunkt.

      -> Die Linie hängt am Cursor.

    4. Nehmen Sie eine grobe Positionierung vor.

    5. Öffnen Sie in der Sketch Historie [Sketch history] per Doppelklick auf Drehwinkel [Angle of rotation] den Dialog Parameter ändern [Change parameter] und geben Sie den Wert -75 ein.

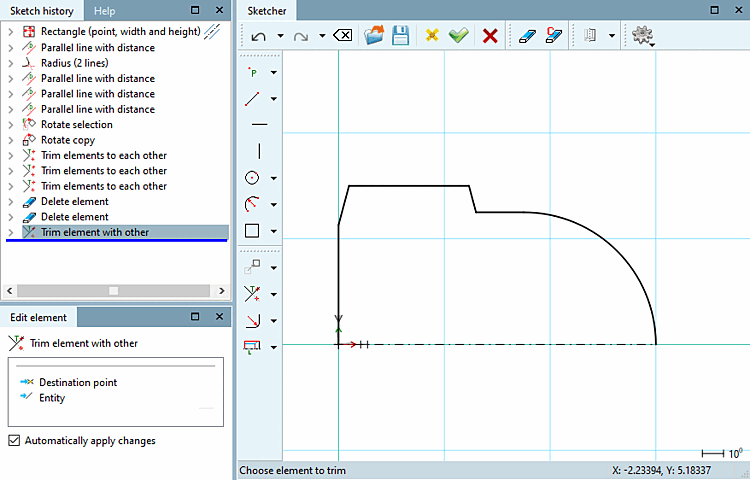

  9. Entfernen Sie mittels der Funktionen Elemente aufeinander trimmen [Trim elements to each other], Element löschen [Delete element] und Element auf ein anderes trimmen [Trim element with other] alle überflüssigen Linien.
