Fare clic sul pulsante Inserisci rettangolo [Insert rectangle]. La larghezza del rettangolo sarà in seguito l'altezza del dado e l'altezza del rettangolo rappresenta lo spazio vuoto per il mezzo esagono (nota: questo si riferisce al diametro esterno dell'esagono, non alla larghezza dei piani).

Questo perché l'esagono vero e proprio viene ritagliato con Sketch 2. L'altezza deve essere leggermente superiore al raggio esterno dell'esagono per tutte le forme.

Figura 2.20. Esagono con cerchio interno = larghezza chiave e cerchio esterno (larghezza chiave ~ 0,866 * raggio esterno esagono)

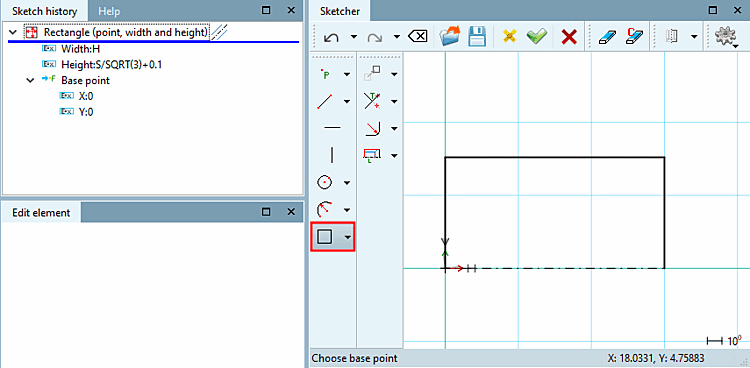

A partire dal punto zero, disegnare un rettangolo con larghezza = H e altezza = S/SQRT(3) + 0,1. (L'altezza è quindi leggermente maggiore del raggio esterno dell'esagono). (L'altezza è quindi leggermente superiore al raggio esterno dell'esagono).

Figura 2.21.

Determinare la linea di base come asse di rotazione [Rotation axis].

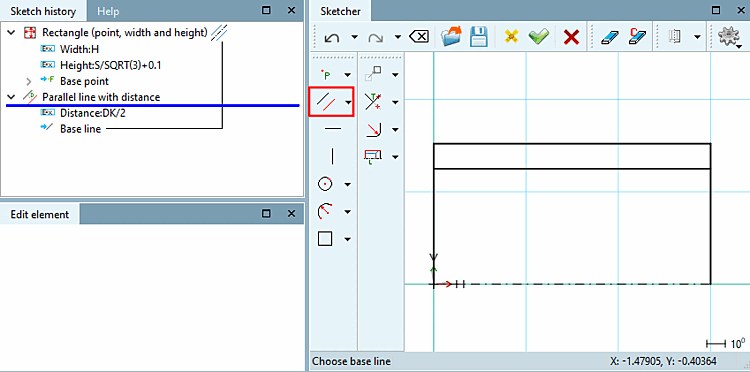

Fare clic sul pulsante Inserisci parallelo [Create parallel line].

Selezionare la linea di base e posizionare la parallela a una distanza di DK/2 (DK = diametro del cappello).

Figura 2.22.

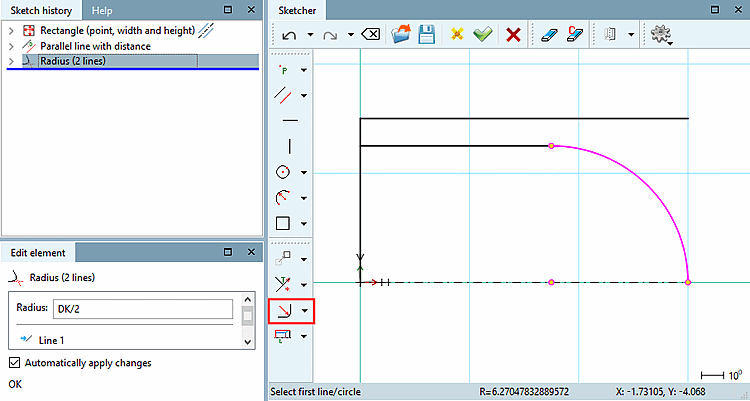

Fare clic sul pulsante Arrotondamento a 2 elementi [Radius with 2 elements].

Determinare la prima e la seconda linea e quindi la posizione approssimativa del segmento di cerchio. Specificare il raggio nel dialogo con DK/2 (DK = diametro del cappello).

Figura 2.23.

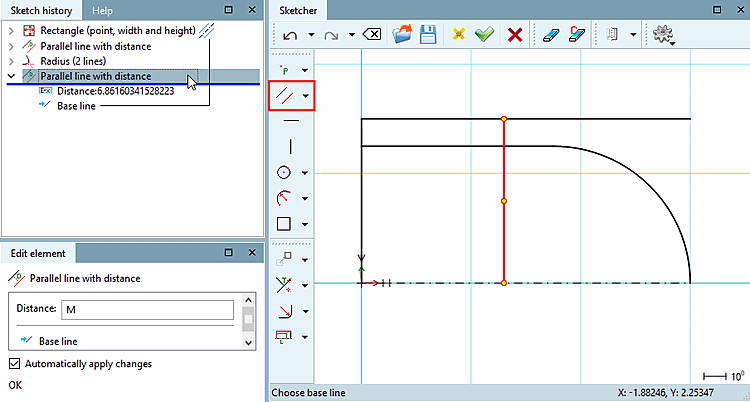

Fare clic sul pulsante Inserisci parallelo [Create parallel line].

Selezionare il lato sinistro come linea di base e posizionare la parallela a una distanza M (M = altezza dell'esagono).

Figura 2.24.

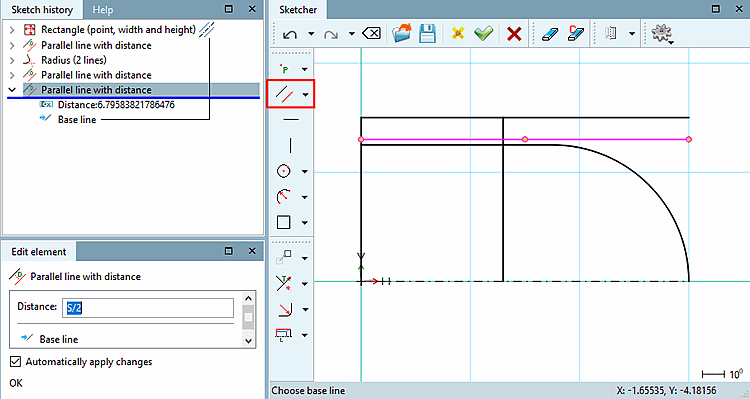

Fare clic sul pulsante Inserisci parallelo [Create parallel line].

Selezionare l'asse di rotazione come linea di base e posizionare la linea parallela a una distanza di S/2 (S = larghezza dei piani).

Figura 2.25.

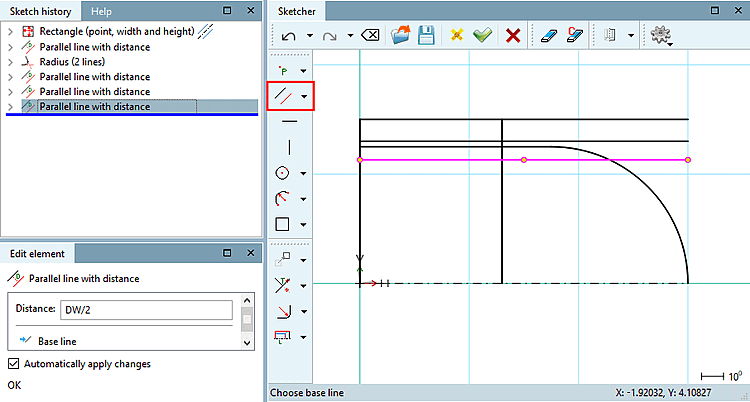

Fare clic sul pulsante Inserisci parallelo [Create parallel line].

Selezionare l'asse di rotazione come linea di base e posizionare il parallelo a una distanza di DW/2 (DW = diametro esterno della superficie di contatto).

Figura 2.26.

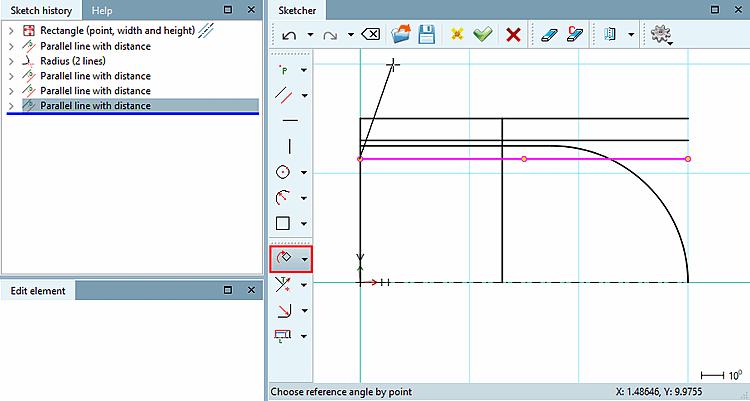

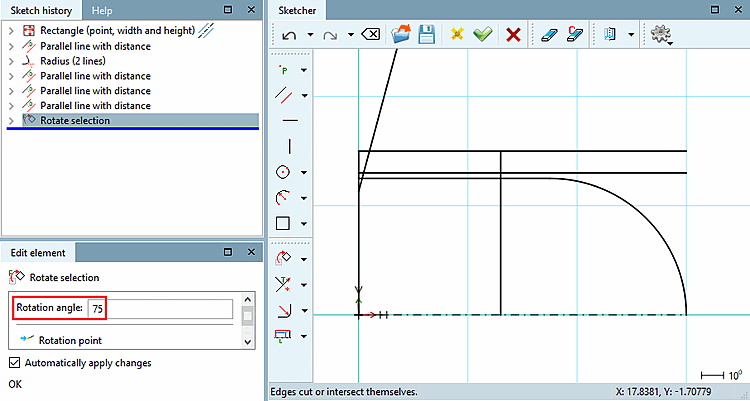

Creare uno smusso esterno sull'esagono: Ruotare la selezione [Rotate selection]

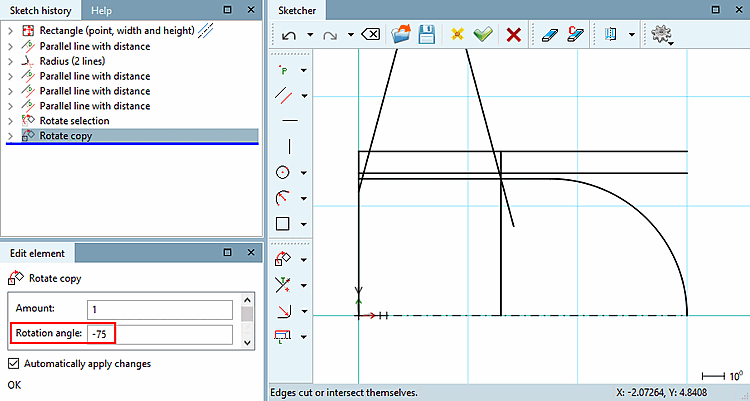

Creare uno smusso esterno sull'esagono: Copiare e ruotare la selezione [Copy and rotate selection]

Figura 2.29.

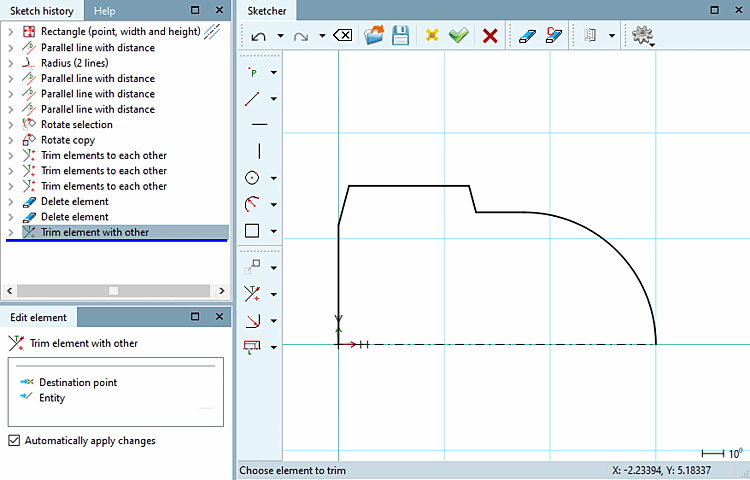

Rimuovete tutte le linee superflue utilizzando le funzioni Ritaglia gli elementi tra loro [Trim elements to each other], Elimina elemento [Delete element] e Ritaglia elemento a un altro [Trim element with other].

Figura 2.30.
