2.8.1. Schizzo 1 - "Corpo grezzo" del dado a calotta

2.8.1.1. Creare lo schizzo 1
2.8.1.2. Completare lo schizzo 1
2.8.1.3. Solidi rotanti

Iniziare a creare il "corpo grezzo" del dado del tappo.

  1. Selezionare il livello iniziale XY nella finestra di aggancio della cronologia 3D [3D History].

    -> Il livello selezionato viene visualizzato con una struttura a maglie sottostante.

    Figura 2.17.

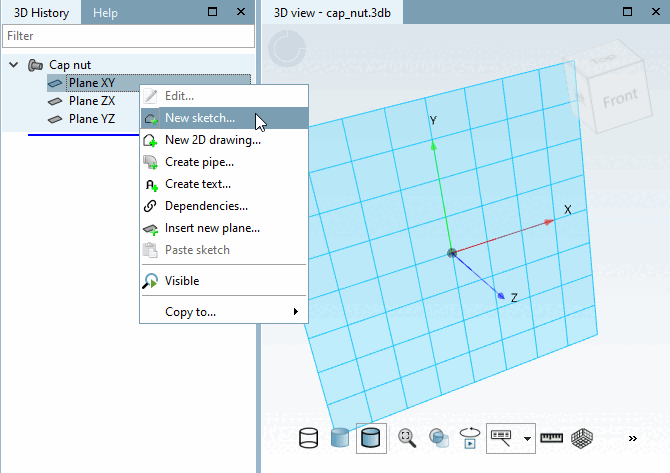

  2. Utilizzare il tasto secondario del mouse per richiamare il menu contestuale del telone XY.

  3. Fare clic sulla voce Nuovo schizzo.... [New sketch...]

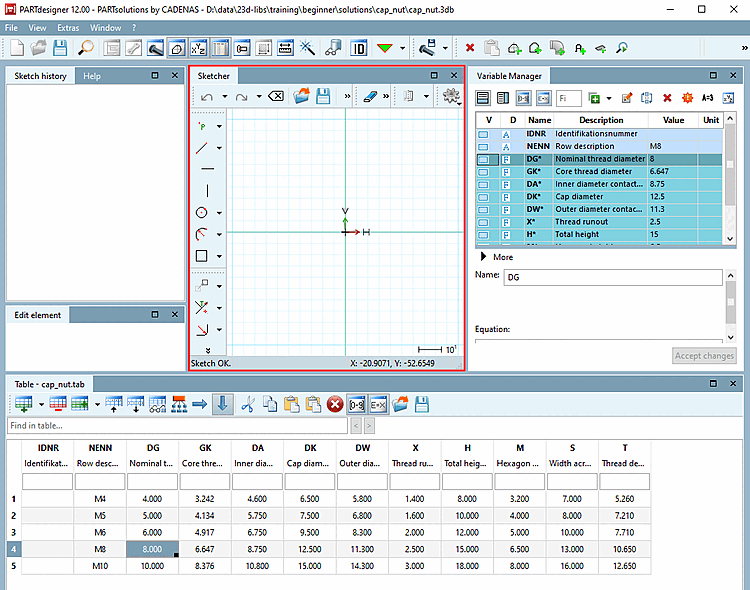

    -> Si apre lo Sketcher.

    Figura 2.18.

I passi successivi consistono nel creare lo schizzo 2D del dado a calotta, come illustrato di seguito.

Dado del cappello per schizzi

Figura 2.19. Dado del cappello per schizzi

[Nota]Nota

Durante la creazione del disegno, utilizzare le note nel piè di pagina di PARTdesigner. Lì si possono sempre trovare informazioni sullo stato del disegno o sulla fase successiva.
