Créer à l’aide de la commande du menu contextuel n’importe quel endroit (ici à titre d’exemple sous training/beginner/solutions ) Nouveau dossier cap_nut_2 .

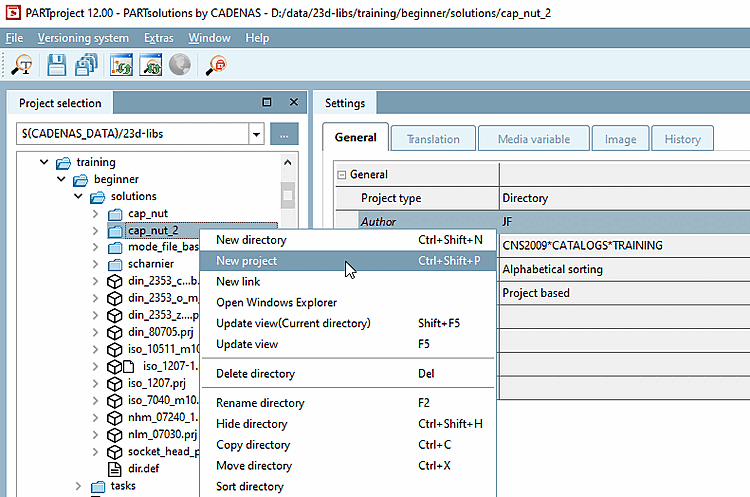

Avec le bouton secondaire de la souris, affichez le menu contextuel du dossier et cliquez sur Nouveau projet [New project].

-> La fenêtre de dialogue du même nom s'ouvre.

Saisissez le nom du nouveau projet et sélectionnez l'option Modèle pour projet 3D (zone de liste) sous Modèle [Template].

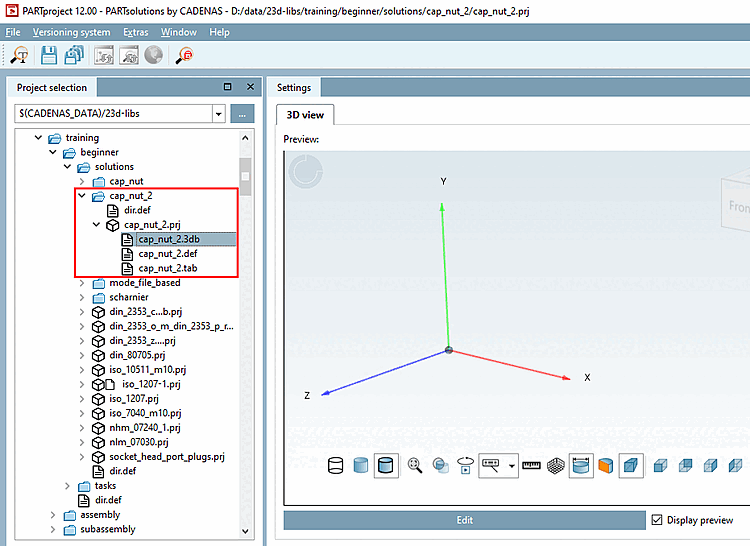

-> Le nouveau projet cap_nut_2.prj est ajouté à l'arborescence du répertoire.

En raison du modèle [Template] choisi, des fichiers "vierges" sont déjà disponibles pour la géométrie [Geometry] (cap_nut_2.3db) et le tableau [Table] (cap_nut_2.tab). Ceux-ci doivent encore être dotés d'un contenu.

Cliquez d'abord sur le nom du fichier géométrique cap_nut.3db.

-> Zone de dialogue Paramètres [Settings]: Pour le moment, aucun aperçu [Preview] de la géométrie n'est visible.

Pour accéder à PARTdesigner, cliquez sur le bouton Editer [Edit].

-> Comme le fichier n'a pas encore de contenu, la boîte de dialogue Editer le fichier [Edit file] vous demande si vous voulez le créer.

Le bouton d'option Reprendre les variables de la table [Use variable from table] n'est pas pertinent, car il n'existe pas encore de table à partir de laquelle vous pourriez reprendre des variables.

Cliquez sur OK.

-> Créer un fichier d'onglets ?

Cliquez sur Oui.

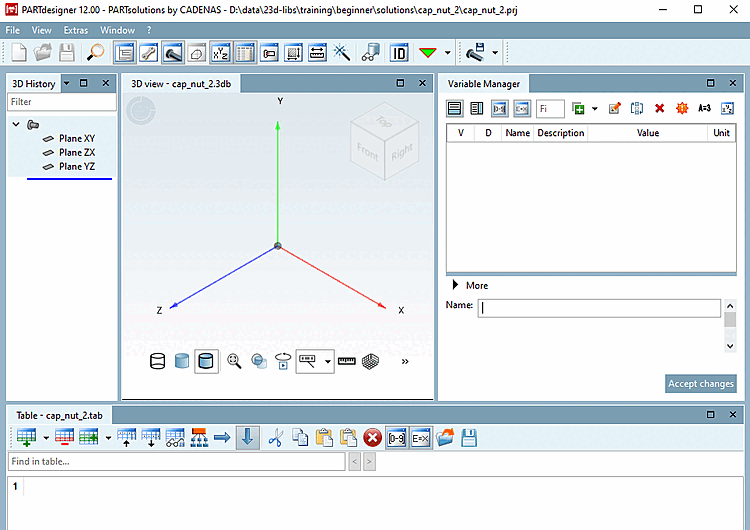

-> PARTdesigner est lancé.

La vue 3D et le tableau sont encore vides.
