2.3. Définir des variables dans le gestionnaire de variables

Créez les variables nécessaires avec les valeurs correspondantes. Voir à ce sujet Fig. „Écrou borgne Dessin“ et Fig. „Écrou borgne Tableau“.

[Remarque]Remarque

Les variables peuvent également être créées automatiquement au cours d'une importation CSV. Voir Section 2.5, « Importer des données de tableau par CSV  ».

  1. Nom [Name]: sous Nom [Name], saisissez le nom de la variable.

    [Remarque]Remarque

    • Pour que les formules restent claires, les noms de variables [Variable names]doivent être aussi courts que possible . La longueur maximale d'une variable est de 10 caractères.

    • Les trémas(ö,ä,ü) et les caractères spéciaux ne doivent pas être utilisés !

    • Seules les lettres majuscules sont créées. C'est-à-dire que si vous avez la lettre "L" en minuscule et en majuscule sous vos modèles de variables, vous devez les marquer comme "L1" ou "L2", par exemple !

  2. Description: Comme le nom de la variable est limité à 10 caractères, vous pouvez ajouter un texte descriptif à la variable dans le champ Description.

    -> Cela facilite l'identification ultérieure.

  3. Emplacement [Save location]: Sélectionnez Dans la géométrie et le tableau [In geometry and table].

    Avec ce choix, les variables sont enregistrées à la fois dans le fichier 3db et dans le fichier tab/tac.

    Vous trouverez des informations détaillées à ce sujet dans Section 7.8.11, «  Emplacement: Dans la géométrie uniquement | Dans le tableau uniquement | Dans la géométrie et le tableau  » in eCATALOG 3Dfindit.

  4. DIN-ID [DIN / ISO-ID]: laissez ce champ vide.

  5. Unité [Unit]: laissez le champ vide.

  6. Type de données [Data type]: Laissez la présélection Nombre décimal [Decimal number].

  7. Identification du type [Identification type]: laisser la présélection Caractéristique géométrique [Geometry attribute].

  8. Statut [Status]: laissez la présélection Variable avec des valeurs fixes [Variable with fixed values].

  9. La formule [Equation]: Saisissez une valeur de variable (par exemple, pour la variable DG, la valeur 4).

    [Remarque]Remarque

    Les valeurs décimales doivent être écrites avec un point (incorrect : 6,5 / correct : 6.5).

  10. Lorsque toutes les données relatives à la variable ont été saisies, confirmez en cliquant sur le bouton Appliquer les modifications [Accept changes].

    -> La variable est ajoutée à la liste au-dessus.

    -> La variable est immédiatement affichée dans le tableau.

    Effectuer des modifications: sélectionner la variable souhaitée, la modifier et confirmer en cliquant sur Appliquer les modifications [Accept changes].

  11. Cliquez sur pour créer une nouvelle ligne à la fois.

    Procédez de la manière décrite pour créer toutes les variables nécessaires.

résultat:

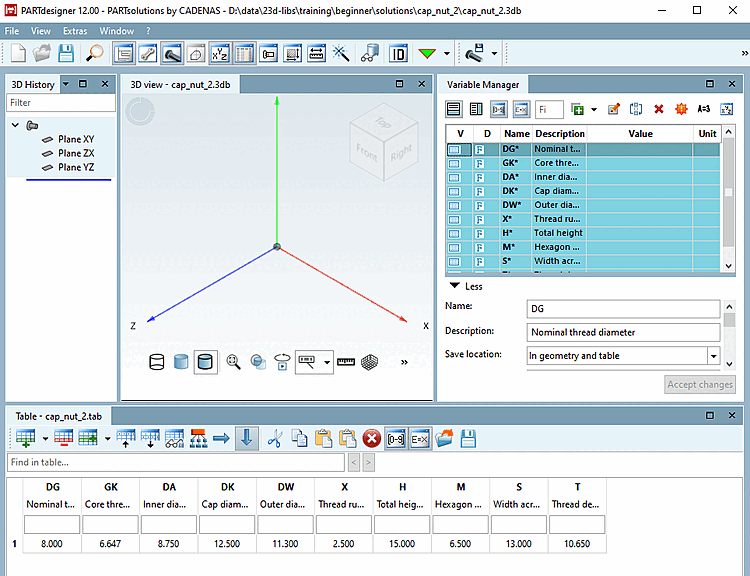

L'illustration suivante montre le gestionnaire de variables [Variable Manager] avec les variables nécessaires et le tableau [Table] à 1 ligne.

Les variables ont été saisies : Les variables marquées pour être utilisées dans la géométrie et le tableau, mais qui n'ont pas encore été utilisées dans la géométrie, sont marquées d'un astérisque.

Les variables ont été saisies : Les variables marquées pour être utilisées dans la géométrie et le tableau, mais qui n'ont pas encore été utilisées dans la géométrie, sont marquées d'un astérisque.

[Remarque]Remarque

Vous trouverez l'essentiel de l'utilisation sous Section 7.8.1, «  Gestionnaire de variables - L'essentiel en un coup d'œil » in eCATALOG 3Dfindit coup d'œil.

Vous trouverez des détails sur les différents paramètres sous Section 7.8.10, «  Gestionnaire de variables - Les différents paramètres  » in eCATALOG 3Dfindit.
