Kapitel 2. Training - Erstellen einer Hutmutter
2.3. Variablen definieren im Variablenmanager
Zurück  Weiter

2.3. Variablen definieren im Variablenmanager

Legen Sie die benötigten Variablen mit entsprechenden Werten an. Siehe hierzu Abb. „Hutmutter Zeichnung“ und Abb. „Hutmutter Tabelle“.

[Hinweis]Hinweis

Die Variablen können auch im Zuge eines CSV-Importes automatisch angelegt werden. Siehe Abschnitt 2.5, „Tabellendaten per CSV importieren “.

  1. Name: Tragen Sie unter Name den Variablennamen ein.

    [Hinweis]Hinweis

    • Um Formeln übersichtlich zu halten, sollten die Variablennamen [Variable names] möglichst kurz sein. Die maximale Länge einer Variablen beträgt 10 Zeichen.

    • Umlaute (ö,ä,ü) und Sonderzeichen sind nicht zu verwenden!

    • Es werden ausschließlich Großbuchstaben angelegt. D.h., haben Sie den Buchstaben „L“ sowohl klein als auch groß geschrieben unter Ihren Variablenvorlagen, müssen Sie diese z.B. als „L1“ bzw. „L2“ kennzeichnen!

  2. Beschreibung [Description]: Da der Variablenname auf 10 Zeichen begrenzt ist, können Sie der Variablen im Feld Beschreibung [Description] einen beschreibenden Text hinzuzufügen.

    -> Dies erleichtert eine spätere Identifizierung.

  3. Speicherort [Save location]: Wählen Sie In Geometrie und Tabelle [In geometry and table].

    Bei dieser Auswahl werden Variablen sowohl in der 3db-Datei als auch in der tab/tac-Datei gespeichert.

    Detaillierte Informationen hierzu finden Sie unter Abschnitt 7.8.11, „ Speicherort: Nur in Geometrie | Nur in Tabelle | In Geometrie und Tabelle “ in eCATALOG 3Dfindit.

  4. DIN-ID [DIN / ISO-ID]: Belassen Sie das Feld leer.

  5. Einheit [Unit]: Belassen Sie das Feld leer.

  6. Datentyp [Data type]: Belassen Sie die Vorauswahl Dezimalzahl [Decimal number].

  7. Typ-Identifikation [Identification type]: Belassen Sie die Vorauswahl Geometriemerkmal [Geometry attribute].

  8. Status: Belassen Sie die Vorauswahl Variable mit festen Werten [Variable with fixed values].

  9. Formel [Equation]: Tragen Sie einen Variablenwert ein (z.B. bei der Variablen DG den Wert 4).

    [Hinweis]Hinweis

    Dezimalwerte müssen mit Punkt geschrieben werden (falsch: 6,5 / richtig: 6.5).

  10. Wenn alle Angaben zur Variable gemacht sind, bestätigen Sie mit dem Button Änderungen übernehmen [Accept changes].

    -> Die Variable wird in die Liste oberhalb aufgenommen.

    -> Die Variable wird sofort in der Tabelle angezeigt.

    Änderungen vornehmen: Selektieren Sie die gewünschte Variable, ändern Sie und bestätigen Sie mit Änderungen übernehmen [Accept changes].

  11. Legen Sie mit Klick auf jeweils eine neue Zeile an.

    Gehen Sie beim Anlegen aller benötigten Variablen in der beschriebenen Weise vor.

Ergebnis:

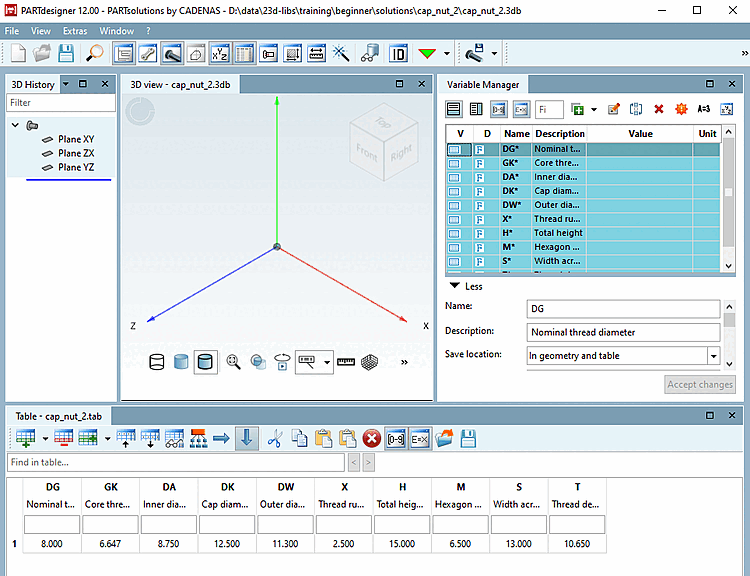

Die folgende Abbildung zeigt den Variablenmanager [Variable Manager] mit den benötigten Variablen und die Tabelle [Table] mit 1 Zeile.

Variablen eingegeben: Variablen, die für Verwendung in Geometrie und Tabelle gekennzeichnet, aber in der Geometrie noch nicht verwendet wurden, sind mit einem Sternchen gekennzeichnet.

Variablen eingegeben: Variablen, die für Verwendung in Geometrie und Tabelle gekennzeichnet, aber in der Geometrie noch nicht verwendet wurden, sind mit einem Sternchen gekennzeichnet.

[Hinweis]Hinweis

Das Wichtigste zur Bedienung finden Sie unter Abschnitt 7.8.1, „ Variablenmanager - Das Wichtigste auf einen Blick“ in eCATALOG 3Dfindit.

Details zu den einzelnen Parametern finden Sie unter Abschnitt 7.8.10, „ Variablenmanager - Die einzelnen Parameter “ in eCATALOG 3Dfindit.
