2.3. Definire le variabili nel gestore delle variabili

Creare le variabili richieste con i valori corrispondenti. Figura 2.2, “Disegno del dado del tappo” Figura 2.3, “Tabella dei dadi per tappi” Vedere e .

[Nota]Nota

Le variabili possono anche essere create automaticamente durante un'importazione CSV. Sezione 2.5, “Importazione dei dati della tabella tramite CSV ” Vedere .

  1. Nome [Name]: inserire il nome della variabile in Nome [Name].

    [Nota]Nota

    • Per mantenere la chiarezza delle formule, i nomi delle variabili [Variable names]devono essere il più possibile brevi . La lunghezza massima di una variabile è di 10 caratteri.

    • Ledieresi(ö, ä, ü) e i caratteri speciali non devono essere utilizzati!

    • Vengono create solo lettere maiuscole. Ciò significa che se avete scritto la lettera "L" sia in minuscolo che in maiuscolo nei vostri modelli di variabile, dovrete etichettarli come "L1" o "L2", ad esempio!

  2. Descrizione [Description]: poiché il nome della variabile è limitato a 10 caratteri, è possibile aggiungere un testo descrittivo alla variabile nel campo Descrizione [Description].

    -> Questo facilita l'identificazione successiva.

  3. Posizione di memorizzazione [Save location]: selezionare In geometria e tabella [In geometry and table].

    Con questa selezione, le variabili vengono salvate sia nel file 3db che nel file tab/tac.

    Informazioni dettagliate sono disponibili in Sezione 7.8.11, “ Posizione di memorizzazione: Solo nella geometria | Solo nella tabella | Nella geometria e nella tabella ” in eCATALOGsolutions - Manuale.

  4. DIN-ID [DIN / ISO-ID]: lasciare il campo vuoto.

  5. Unità [Unit]: lasciare il campo vuoto.

  6. Tipo di dati [Data type]: lasciare la preselezione Numero decimale [Decimal number].

  7. Identificazione del tipo [Identification type]: lasciare la preselezione Caratteristica geometrica [Geometry attribute].

  8. Stato [Status]: lasciare la variabile [Variable with fixed values] di preselezione con valori fissi [Variable with fixed values].

  9. Formula [Equation]: Inserire il valore di una variabile (ad esempio, il valore 4 per la variabile DG).

    [Nota]Nota

    Ivalori decimali devono essere scritti con un punto fermo (errato: 6,5 / corretto: 6,5).

  10. Una volta inseriti tutti i dettagli della variabile, confermare con il pulsante Applica modifiche [Accept changes].

    -> La variabile viene aggiunta all'elenco precedente.

    -> La variabile viene immediatamente visualizzata nella tabella.

    Modifiche: selezionare la variabile desiderata, apportare le modifiche e confermare con Applica modifiche [Accept changes].

  11. Fare clic su per creare una nuova riga alla volta.

    Procedere come descritto per la creazione di tutte le variabili necessarie.

Risultato:

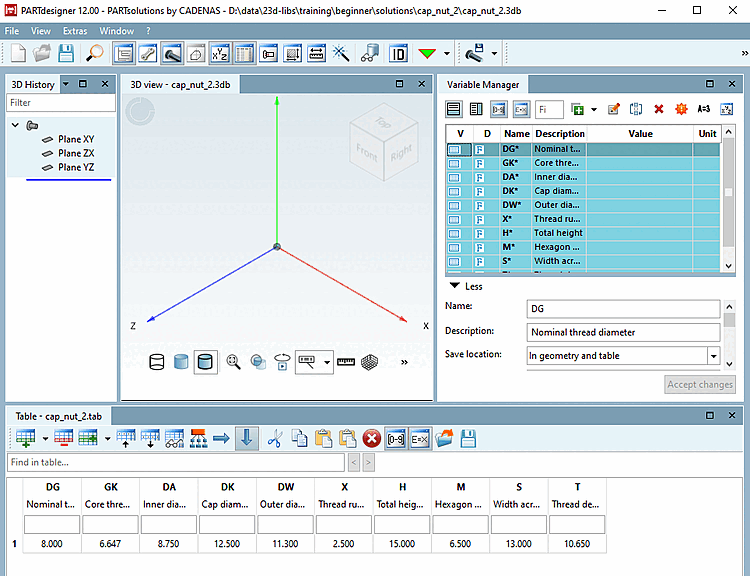

La figura seguente mostra il gestore delle variabili [Variable Manager] con le variabili richieste e la tabella [Table] con 1 riga.

Variabili inserite: Le variabili etichettate per l'uso nella geometria e nella tabella, ma non ancora utilizzate nella geometria, sono contrassegnate da un asterisco.

Figura 2.8. Variabili inserite: Le variabili etichettate per l'uso nella geometria e nella tabella, ma non ancora utilizzate nella geometria, sono contrassegnate da un asterisco.

[Nota]Nota

Le informazioni più importanti sul funzionamento si trovano in Sezione 7.8.1, “ Variable Manager - Le informazioni più importanti in un colpo d'occhio” in eCATALOGsolutions - Manuale.

I dettagli sui singoli parametri sono riportati in Sezione 7.8.10, “ Gestore delle variabili - I singoli parametri ” in eCATALOGsolutions - Manuale.
