Crea utilizzando il comando del menu contestuale qualsiasi luogo (qui come esempio sotto training/beginner/solutions ) nuova cartella cap_nut_2 .

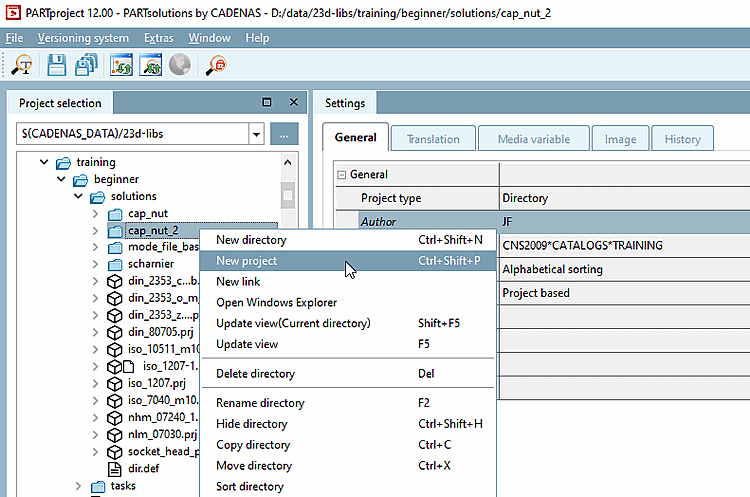

Richiamare il menu contestuale della cartella con il tasto secondario del mouse e fare clic su Nuovo progetto [New project].

-> Si apre l'omonima finestra di dialogo.

Inserire il nome del nuovo progetto e selezionare l'opzione Modello per progetto 3D (casella di riepilogo) in Modello [Template].

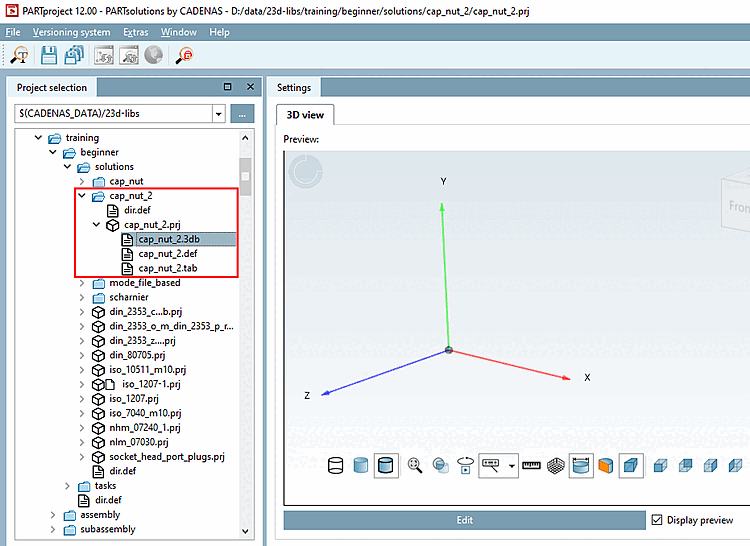

-> Il nuovo progetto cap_nut_2.prj viene aggiunto all'albero delle directory.

A causa del modello [Template] selezionato, sono già disponibili i "file vuoti" per la geometria [Geometry] (cap_nut_2.3db) e la tabella [Table] (cap_nut_2.tab). Questi devono ancora essere corredati di contenuti.

Per prima cosa fate clic sul nome del file di geometria cap_nut.3db.

-> Area di dialogo Impostazioni [Settings]: Al momento non è visibile alcuna anteprima [Preview] della geometria.

Per richiamare PARTdesigner, fare clic sul pulsante Modifica [Edit].

-> Poiché il file non ha ancora contenuto, nella finestra di dialogo Modifica file [Edit file] viene chiesto se deve essere creato.

Il pulsante di opzione Trasferisci variabili da tabella [Use variable from table] non è rilevante, poiché non esiste una tabella da cui trasferire le variabili.

Fare clic su OK.

-> Creare un file di tabulazione?

Fare clic su Sì.

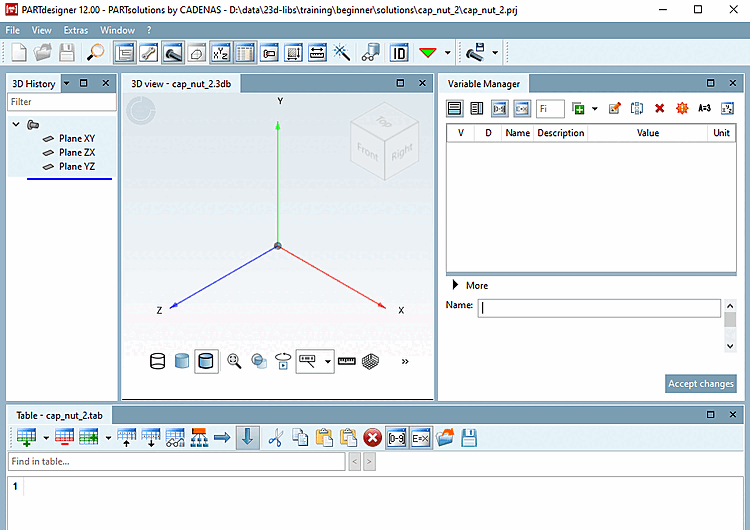

-> PARTdesigner viene avviato.

La vista 3D e la tabella sono ancora vuote.

Figura 2.7.
